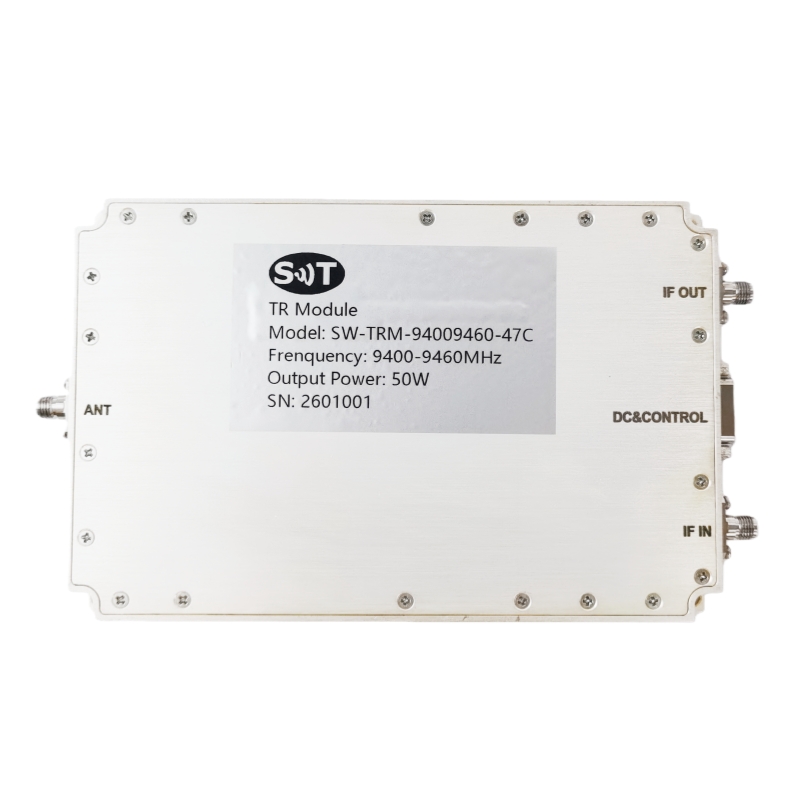

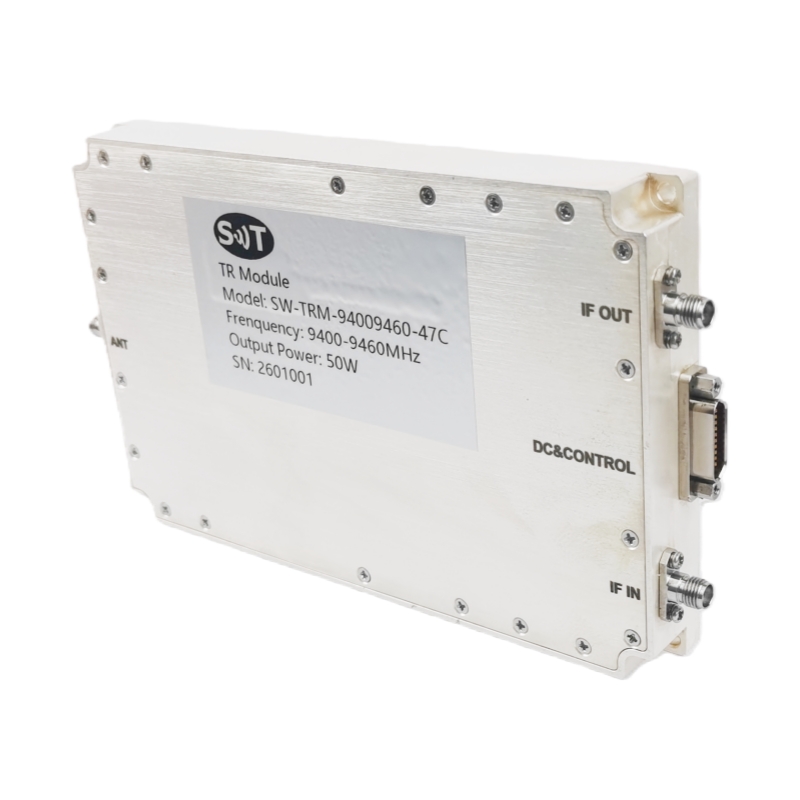

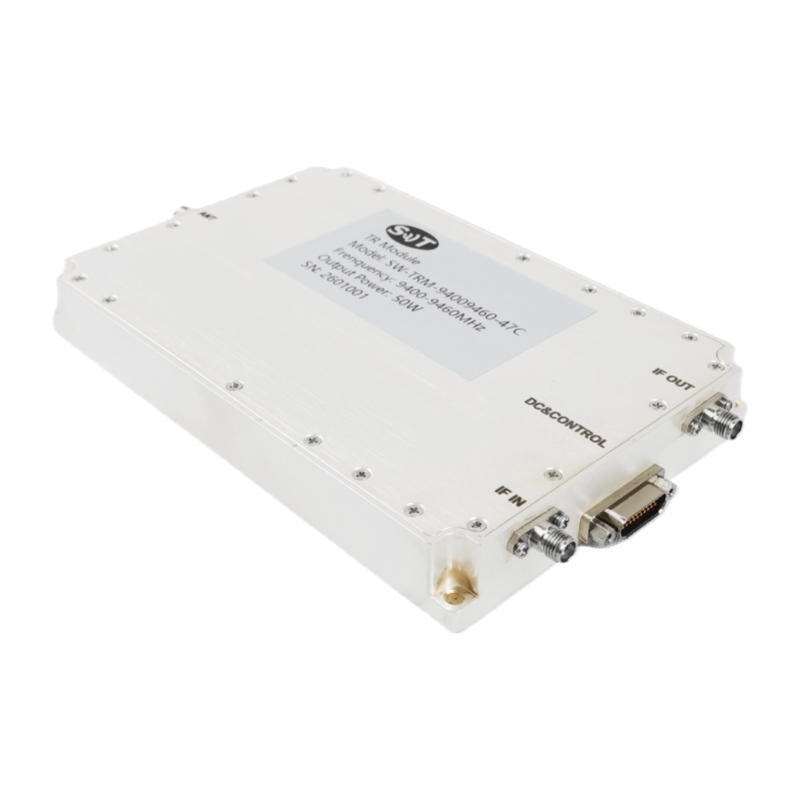

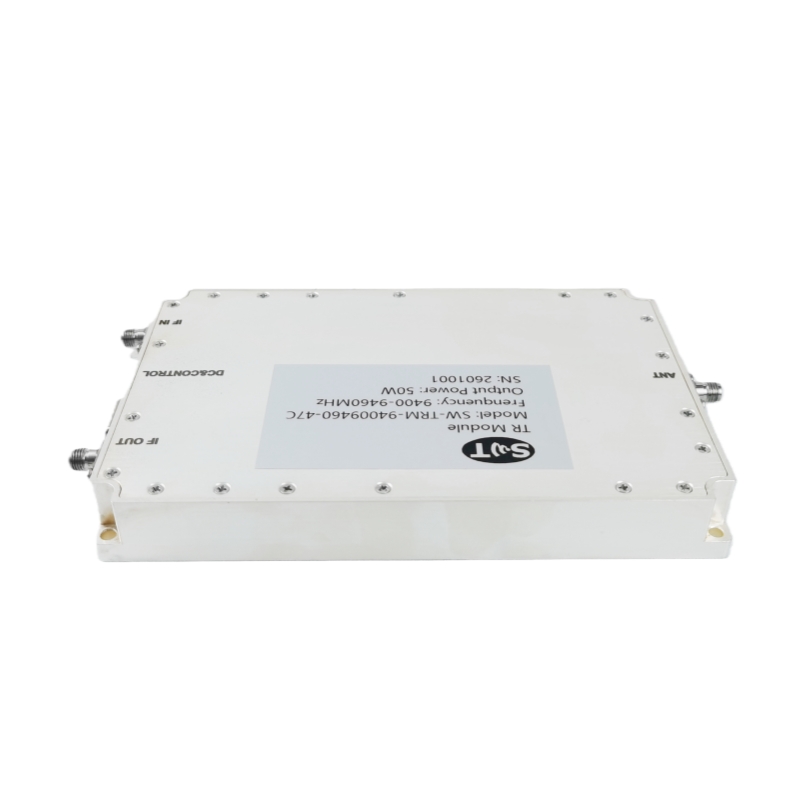

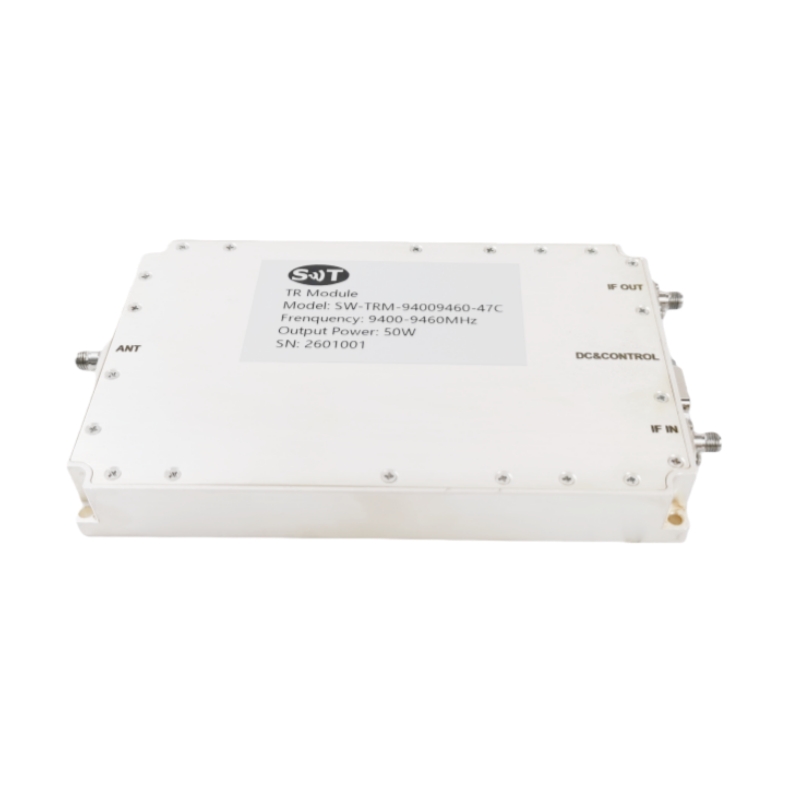

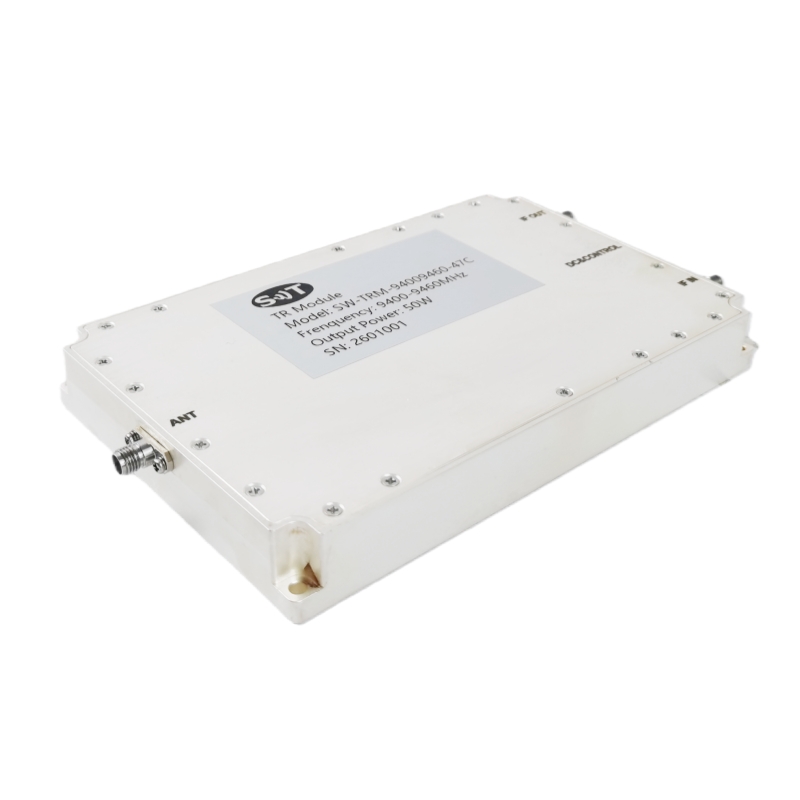

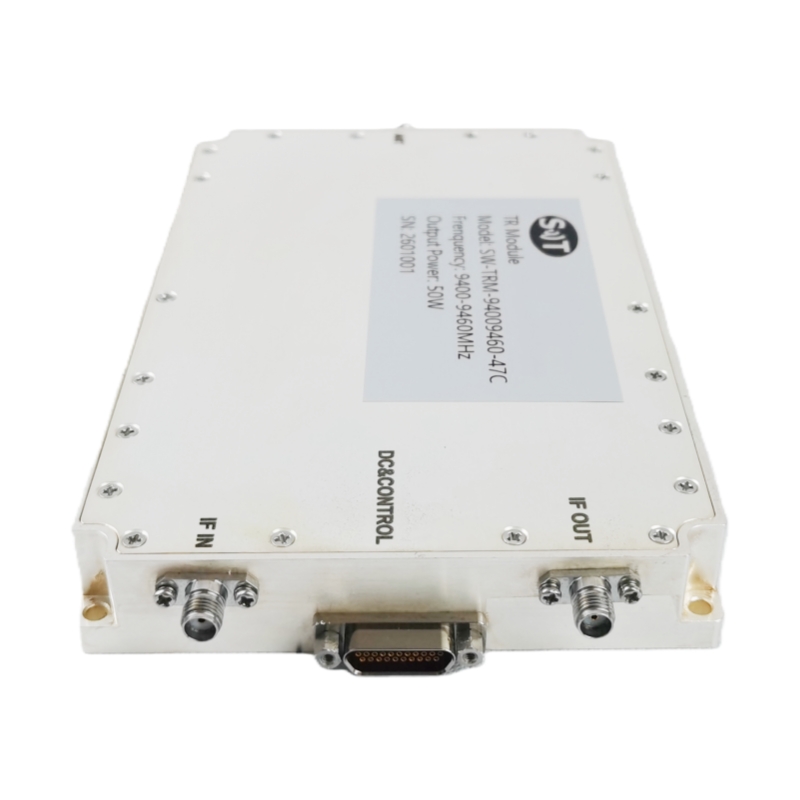

SW-TRM- 94009460 - 47 C

Место происхождения: Китай
Торговая марка: SWT
Номер модели:SW-TRM- 94009460 - 47 C
Цена:Пожалуйста, свяжитесь со службой поддержки клиентов.
Описание продукта

Описание

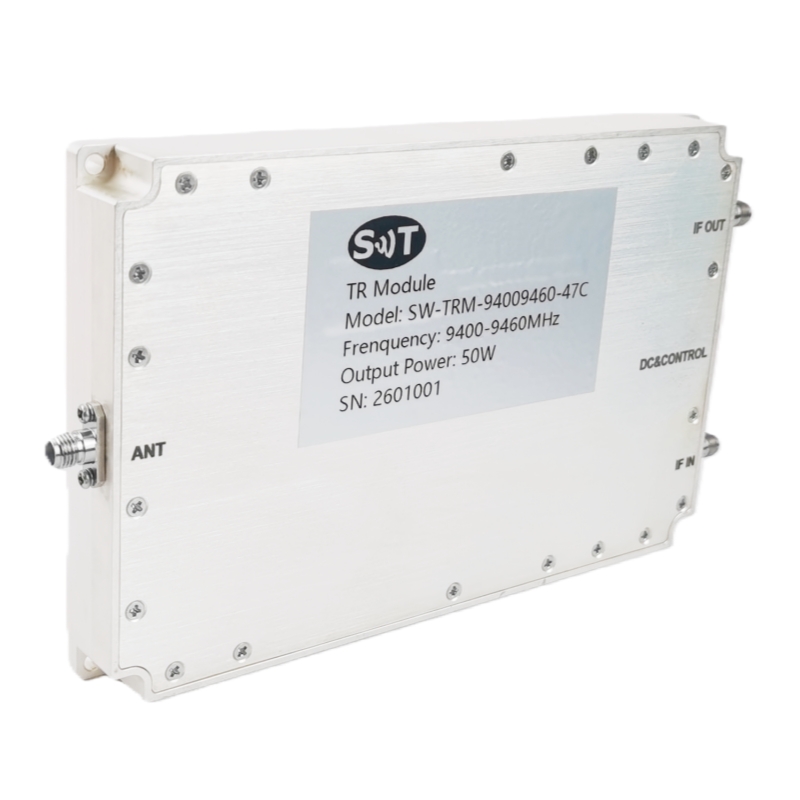

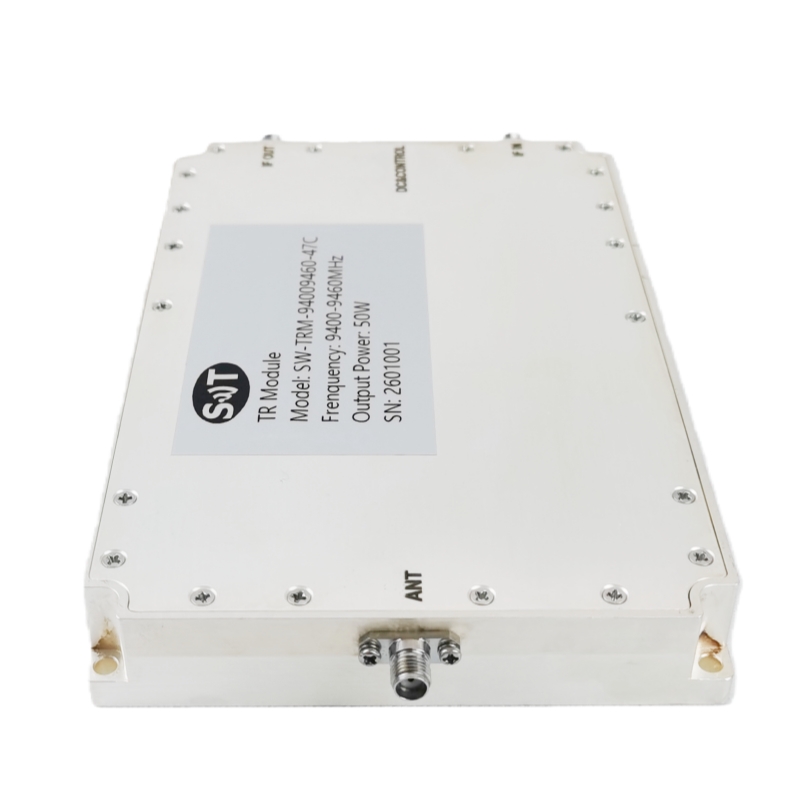

TRM расшифровывается как модуль передачи/приема (Tx/Rx Module). Модуль состоит из 0 и 1 каналов передачи/приема, контроллера TRM, платы мониторинга состояния и платы питания. Модуль TRM имеет входной порт Tx , выходной порт Tx /входной порт RX . Выходные порты R x



Спецификация

Типичный производительность в +28 В постоянного тока +25 ° C, и в а 50 Ом система.

РЧ / ЭЛЕКТРОТЕХНИКА

ПАРАМЕТР

МИН

ТИП.

МАКС

ЕДИНИЦА

Рабочая частота

9400


9460

МГц

Полоса пропускания ПЧ-фильтра приемника 3 дБ

60

МГц

Количество каналов передачи/приема


1


- -

Максимальная выходная мощность / канал


47


д Бм

Коэффициент усиления передачи

@ При любых частотах/температурах.


47


дБ

Входная мощность передатчика


0


дБм

Вторая гармоника T X


< -25


дБн

Ширина импульса

0. .1


300

нас

Максимальный рабочий цикл



2 5

%

Спад пульса

<0,5 ( За 300 мкс) ширина импульса )

дБ

Осеннее время


100


нс

Поднять время


100


нс

Соотношение включения/выключения выходного сигнала передающего канала

>110

дБн

Повышенная эффективность энергопотребления

>25 %


КСВ (порты TX IN, ANT IN, RX OUT)


1. 8 :1


- -

Усиление Rx


50


дБ

Выход Rx P1dB


10


дБм

Вход RX P1dB


-15


дБм

Коэффициент шума приемника (
состояние затухания 0 дБ)


3.5

4

дБ

Коэффициент шума приемника ( состояние затухания 15 дБ )



6

дБ

Пульсация ПЧ-фильтра

< 1 дБ

Пульсации в диапазоне ±10 МГц в районе 75 МГц

Подавление зеркального изображения в приемном канале

> 30

дБн

Выходной сигнал приемника в полосе частот: подавление паразитных сигналов

>60 (измерено при выходной мощности +8 дБм)

дБн

Внеполосное подавление паразитных/гармонических помех на выходе приемника

>50 (измерено при выходной мощности +8 дБм)

дБн

Аттенюатор

6 бит

0~ 31,5 дБ

Точность аттенюатора

< 1,7 (среднеквадратичное отклонение)

дБ

Максимальное изменение фазы приемного канала в зависимости от Состояния-ослабители

<15 °

Состояние затухания 31,5 дБ

Максимальное изменение фазы приемного канала в зависимости от Состояния-ослабители

<5 °

Состояние затухания 10 дБ

Частота гетеродина


9 310


МГц

Изоляция входного сигнала передатчика от выходного сигнала приемника

>50

дБн

Максимальная допустимая мощность приемника.


50 Вт


Максимальный рабочий цикл

Источник питания


28


В

Средние токи



1.75 @ DUC25%

А

Выступление токи



7

А

Защита от обрыва выходного разъема


Важно! Гарантия качества дизайна.


--

Отчеты о температуре

Для измерения температуры используйте микросхему TMP36 (аналоговые устройства).

- -


МЕХАНИЧЕСКИЙ

ПАРАМЕТР

ЦЕНИТЬ

ЕДИНИЦА

Размеры (Л х В х ЧАС)

1 6 0 x 1 20 x 30

мм

РЧ Разъемы (Вход / Выход)

СМА-К /СМА-К

--

DC /Управление Разъем

J30J – 21 ZK

--

Масса

1,5

Кг


ОТНОСЯЩИЙСЯ К ОКРУЖАЮЩЕЙ СРЕДЕ / ЗАЩИТА

ПАРАМЕТР

М В

МАКС

ЕДИНИЦА

Операционный Темп. (Жилье) (Темп.)

-40

+ 65

°С

Влажность Диапазон

0-100

%

Пенсильвания Опорная плита Отключение Температура

+ 8 0

°С


Определение разъема

Усилитель Разъем C ТИП :

J30J – 21 ZK

Т РИАД КАБЕЛЬ C ЧАСТЬ ЧИСЛО :

——

ЧИСЛО

ОПИСАНИЕ

1,12,2,13

+28В

3,14,4,15

НД

5

SEL (TTL 5 В)

16

R (TTL 5v)

6

Нагрузка (TTL 5 В)

17

T (TTL 5 В)

7

Данные (TTL 5 В)

18

CLK (TTL 5 В)

8,9,19

НД

10

Контроль напряжения температуры

21

Северная Каролина

11,20

Северная Каролина


Подробная информация о типах источников питания представлена в таблице 2.

Напряжение

Предельное напряжение (В)

Диапазон рабочего напряжения (В)

Пульсация (мВ, ppm)

мин

макс

мин

макс

+28В

-

+29

+27,5

+28.5

100

Контур D- мерный Рисунок

Т БД


Последовательность событий и цифровой протокол

Тактовый сигнал последовательных данных «CLOCK» — это синхронный тактовый сигнал передачи последовательных данных «DATA», рекомендуется использовать уровень TTL ниже 5 МГц. Данные считываются по спадающему фронту сигнала CLOCK, при этом младшие биты данных находятся впереди, а старшие — позади. Прием данных DATA происходит по спадающему фронту сигнала CLOCK, и сдвиговый регистр работает соответствующим образом; данные сдвигового регистра загружаются в буфер по восходящему фронту сигнала LOAD. Последовательные данные имеют 28 бит, при этом младший бит ( Bit0 ) передается первым, а старший бит (Bit27) — позже.

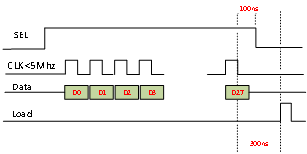

Рис. 1. Схемы последовательного управления.

Когда сигнал SEL находится на высоком уровне, сигналы CLK, DATA и LOAD действительны. Когда сигнал SEL находится на низком уровне, сигналы CLK и DATA блокируются, и последовательные данные не могут быть отправлены в модуль. В модуле содержится 28 бит данных. После генерации спадающего фронта после 28 периодов CLK (определяемых как один период данных) данные загружаются в защелку и выводятся.

Конкретное определение данных одного канала приведено в таблице ниже:



Таблица 4. Определение последовательных данных.


Заказ


Функция

Примечания


D 0 D 1

Набор 0 1

0 1



Д2

Управление режимом ожидания приема


Низкий уровень ожидания, прием недоступен работает, высокий уровень h , RX нормальный


D3D 8

Набор 0 00000

000000



Д 9

Rx ATT

Управление ослаблением сигнала Rx

- 0,5 дБ

Высокий уровень достоверности

В ЕСЛИ

Д 10

Управление ослаблением сигнала Rx

- 1 дБ

Д 11

Управление ослаблением сигнала Rx

- 4 дБ

Д 12

Управление ослаблением сигнала Rx

- 16 дБ

Д 13

Управление ослаблением сигнала Rx

-8 дБ

Низкий уровень валидности

В РЧ

Д 14

Управление ослаблением сигнала Rx

- 2 дБ

Д 15

TX ATT

Управление ослаблением сигнала Rx

- 0,5 дБ

Высокий уровень достоверности

Д 16

Управление ослаблением сигнала Rx

- 1 дБ

Д 17

Управление ослаблением сигнала Rx

- 4 дБ

Д 18

Управление ослаблением сигнала Rx

- 16 дБ

Д 19

Управление ослаблением сигнала Rx

-8 дБ

Д 20

Управление ослаблением сигнала Rx

- 2 дБ

D 21 D 26

Набор 0 00000

000000



Д 27

Управление режимом ожидания TX


Низкий уровень в режиме ожидания, передача не работает, высокий уровень сигнала , передача работает нормально.



Сигналы Tx-En используются для активации или отключения тракта передачи (Tx) и приема (Rx) соответственно и отличаются от сигналов T и R. Мы определим это ниже:
