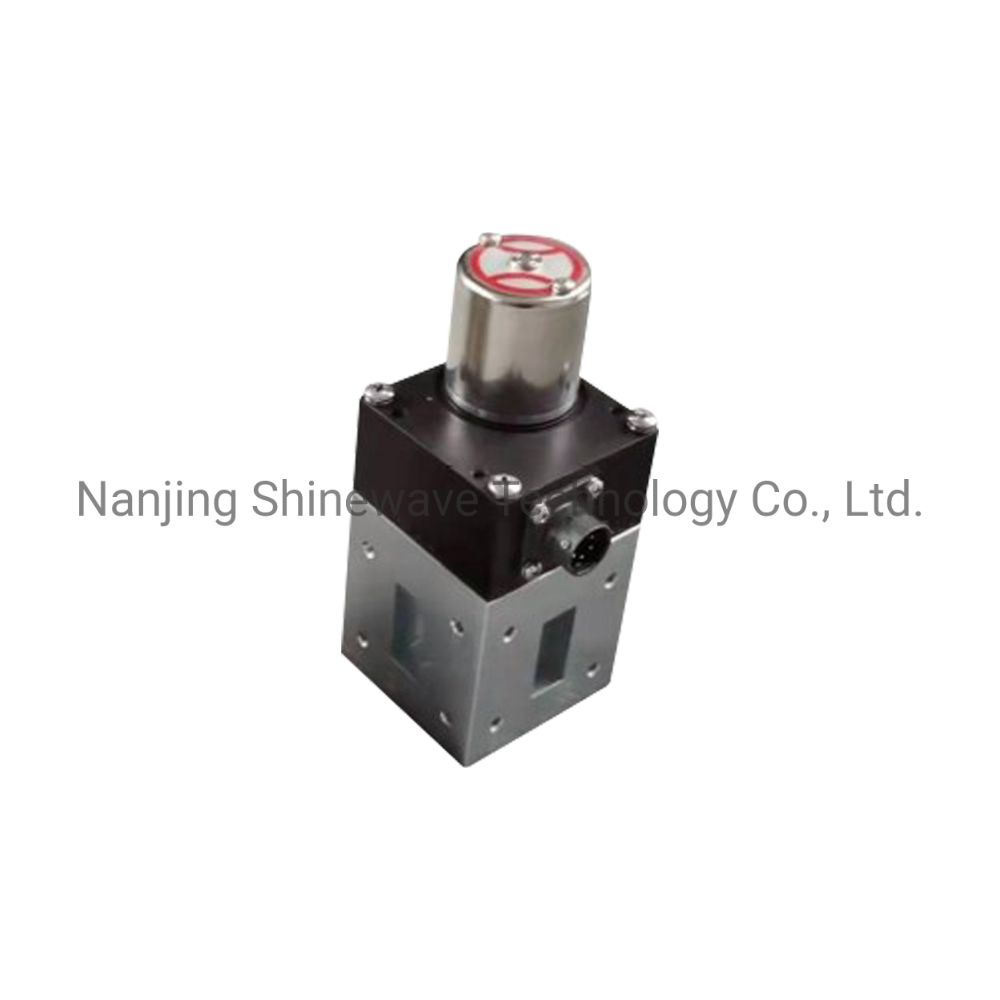

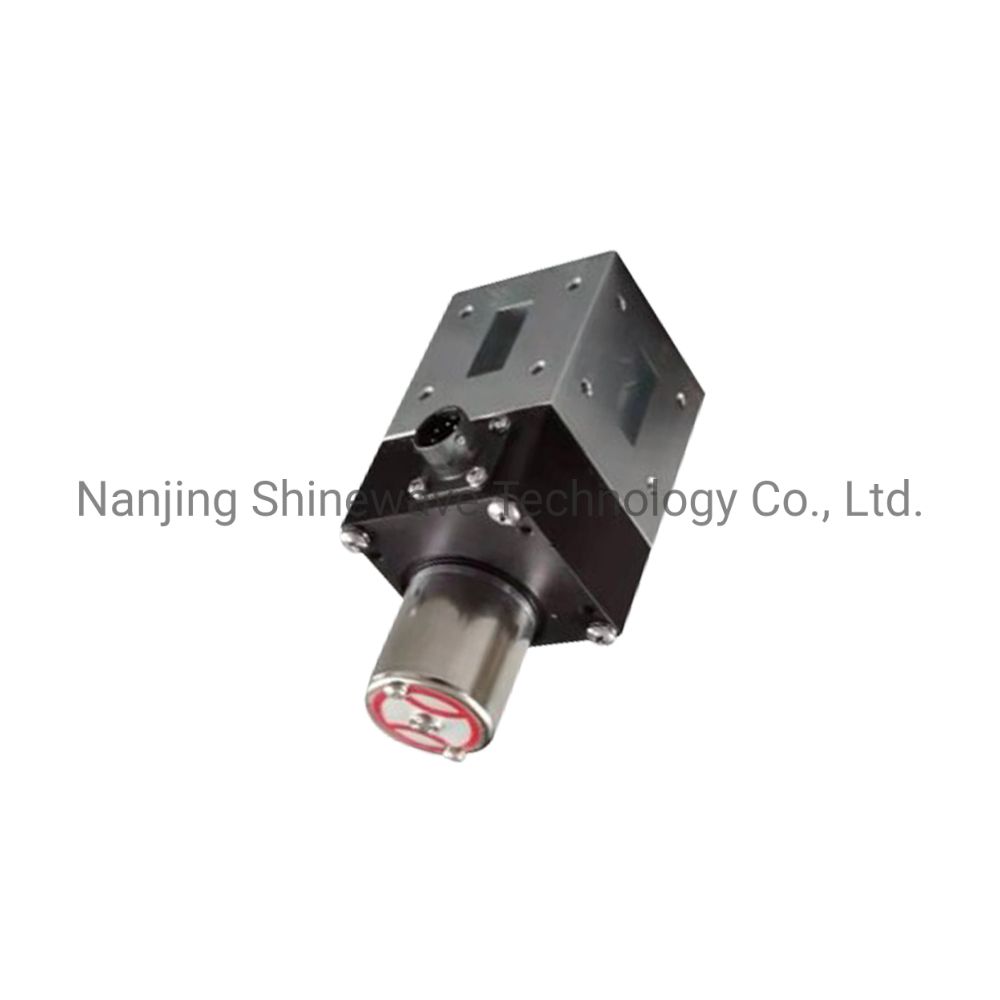

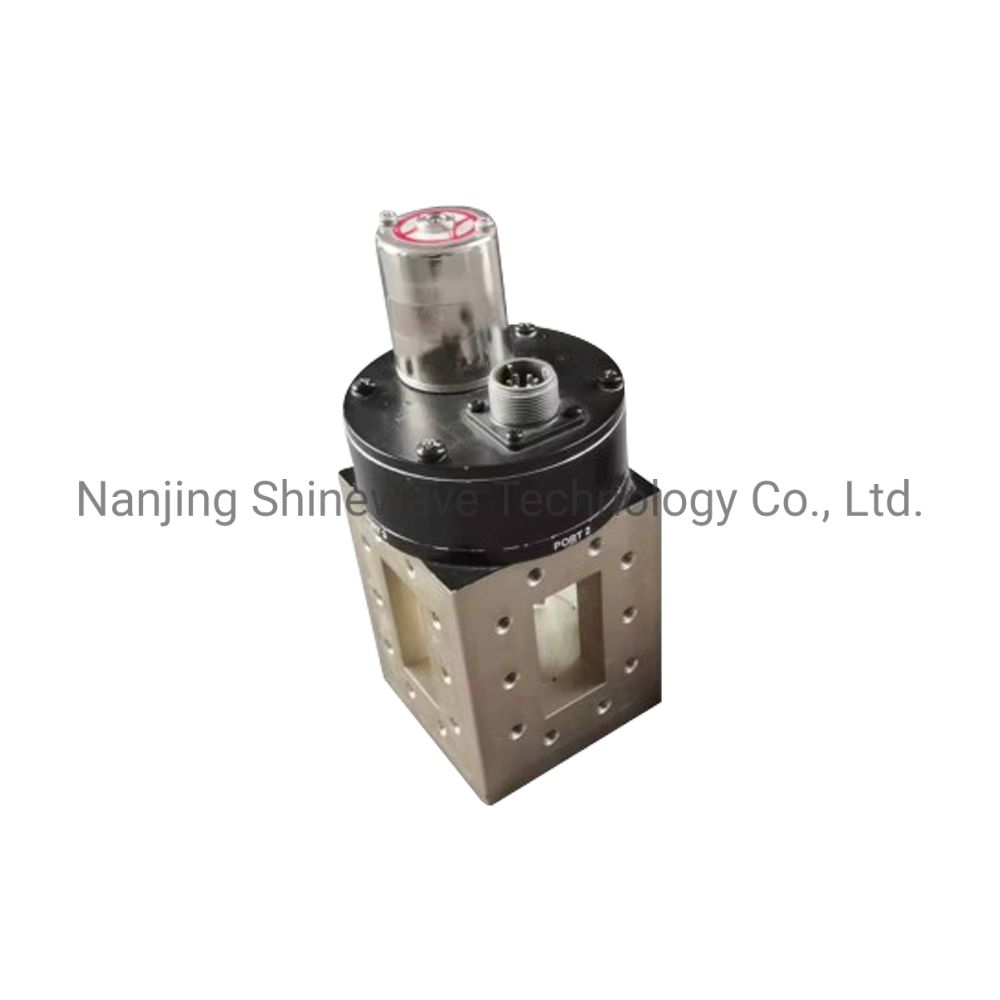

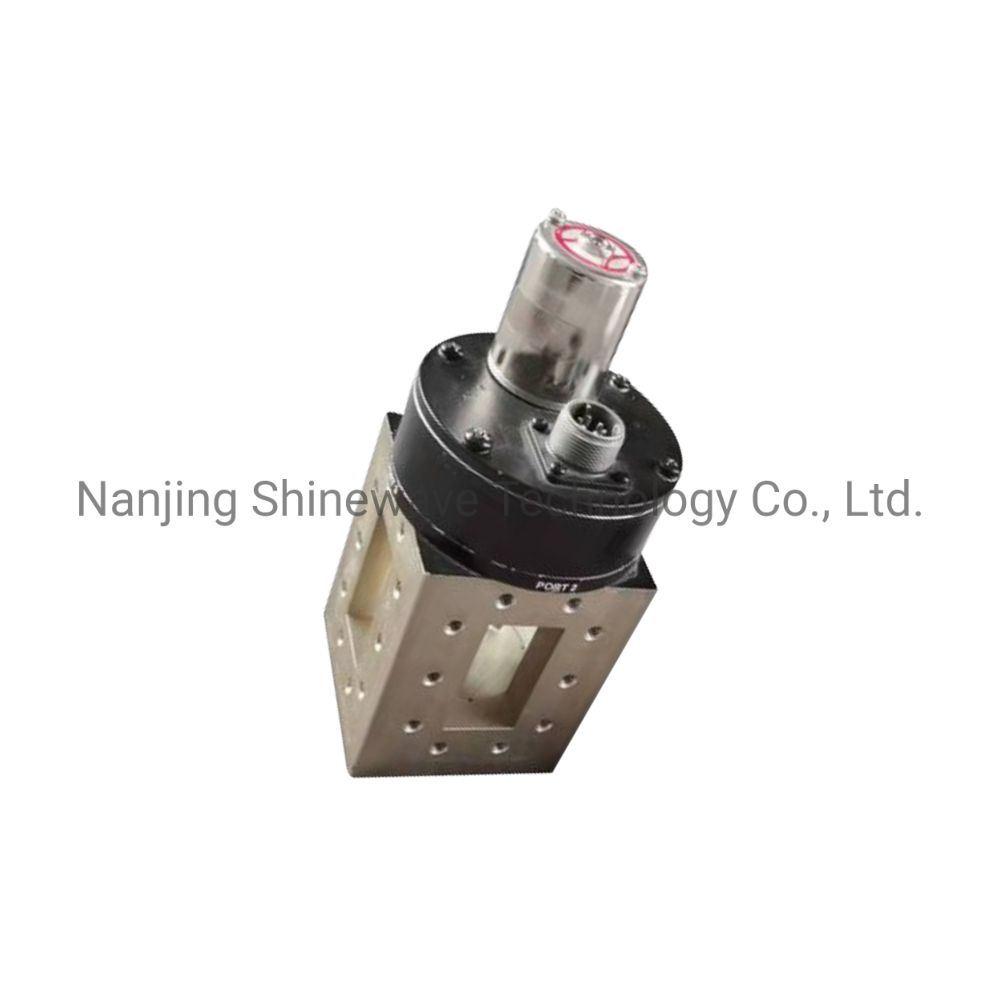

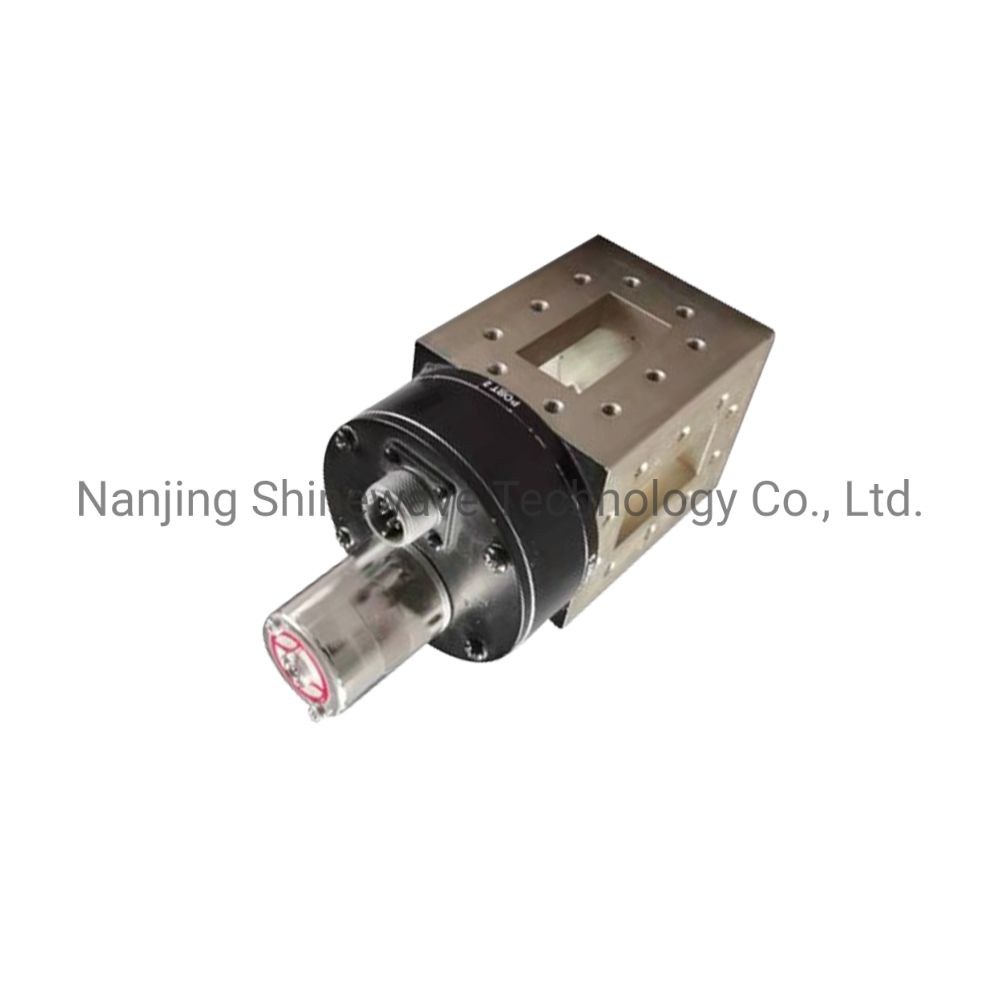

Переключатель волноводного проводника 2,17 ГГц-40,0 ГГц, используемый для изменения пути сигнала в системе передачи волноводного проводника

Место происхождения: Китай

Торговая марка: SWT

Номер модели：SWT-Kg26g75ap

Цена：

Связаться с нами Получите лучшую цену

Описание продукта

2.17 ГГц - 40,0 ГГц волноводные переключатели для изменения пути сигнала в волноводной системе передачи

Волнистые переключатели обычно используются для изменения пути сигнала в волноводной системе передачи. Размер волновода составляет WR340 - WR28, при этом потери при вставке и отношение стоячей волны крайне низки, а мощность высокая. Модель охватывает диапазоны C, X, Ku, K и Ka до 40 ГГц; Мощность обработки до 12 кВт CW и 320 кВт Peak; Волнистый переключатель имеет SPDT и необязательный DPDT. Высокая степень изоляции между портами, точное позиционирование стандарта управления TTL, фланец соответствует стандартам IEC и EIA. Основными материалами являются алюминий (6061), латунь, анаэробная твердая медь или медные сплавы, обработка поверхности включает в себя серебро, позолочение, разгрузочное покрытие, пассивацию, проводящее окисление и другие методы обработки. Формальные размеры волноводов, фланцы, материалы, обработка поверхностей и требования к электрическим и газовым индикаторам могут быть адаптированы к потребностям пользователей и клиентов # Требования 39.

Модель.	волновая спецификация	Диапазон частот (ГГц)	ВСВР	Степень изоляции (ДБ)	Вставить потери (dB)	Напряжение V.
SWT - KG26G75AP	BJ26 (WR340)	2.17 - 3.3	1.1	75.	0,15	Двадцать семь.
SWT - KG32G65AP	BJ32 (WR284)	2.6 - 3.95	1.1	65.	0,15	Двадцать семь.
SWT - KG40G65AP	BJ40 (WR229)	3.22 - 4.90	1.1	65.	0,15	Двадцать семь.
SWT - KG48G65AP	BJ48 (WR187)	3.94 - 5,99	1.1	65.	0,15	Двадцать семь.
SWT - KG58G65AP	BJ58 (WR159)	4.64 - 7.05	1.1	65.	0,15	Двадцать семь.
SWT - KG70G65AP	BJ70 (WR137)	5.38 - 8.17	1.1	65.	0,15	Двадцать семь.
SWT - KG84G65AP	BJ84 (WR112)	6.57 - 9.99	1.1	65.	0,15	Двадцать семь.
SWT - KG100G65AP	BJ100 (WR90)	8.2 - 12.5	1.1	65.	0,15	Двадцать семь.
SWT - KG120G65AP	BJ120 (WR75)	9.84 - 15.0	1.1	65.	0,15	Двадцать семь.
SWT - KG140G65AP	BJ140 (WR62)	11.9-18.0	1.1	65.	0,15	Двадцать семь.
SWT - KG180G65AP	BJ180 (WR51)	14.5-22.0	1.1	65.	0,15	Двадцать семь.
SWT - KG220G65CP	BJ220 (WR42)	17.6-26.7	1.1	65.	0,15	Двадцать семь.
SWT - KG260G65CP	BJ260 (WR34)	21.7-33.0	1.1	65.	0,15	Двадцать семь.
SWT - KG320G65CP	BJ320 (WR28)	26.3 - 40,0	1.1	65.	0,15	Двадцать семь.

Подробная информация о товаре

Имя:

Переключатель волноводного

Рабочая частота:

2,17 ГГц-40,0 ГГц

Рабочее напряжение:

27В

Тип разъема:

изоляция:

75 дБ

Страховой убыток:

VSWR:

Приложение:

Высокочастотная связь и микроволновая система

Условия оплаты и доставки

Минимальный объем заказа

1 шт.

Детали упаковки

Стандартная упаковка

Срок поставки

5-8 рабочих дней

Условия оплаты

Аккредитив, документарный аккредитив, документарный платеж, банковский перевод, Western Union, MoneyGram

Способность к поставкам

100 штук в месяц
