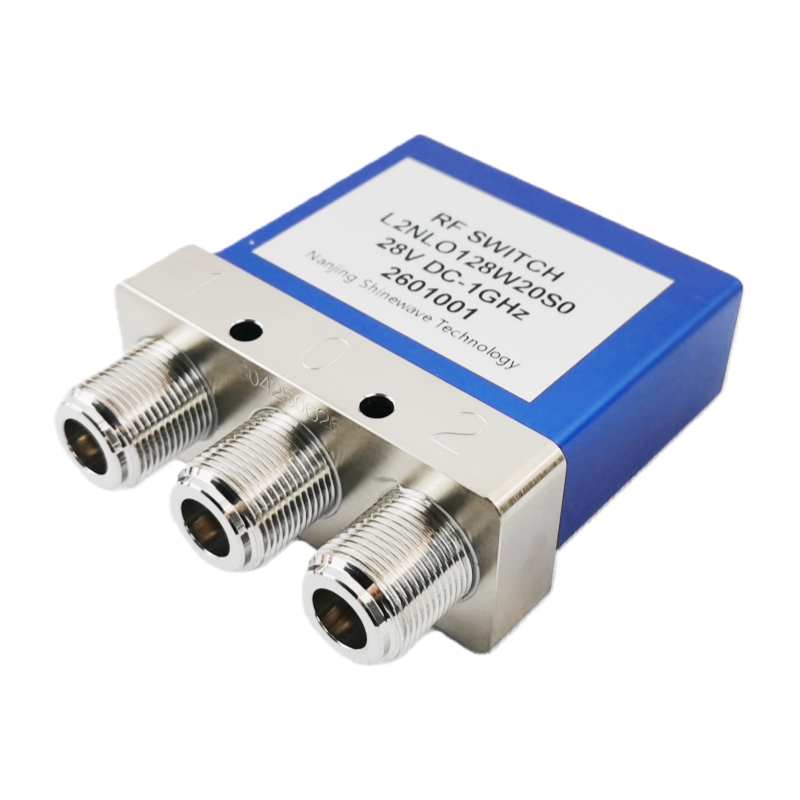

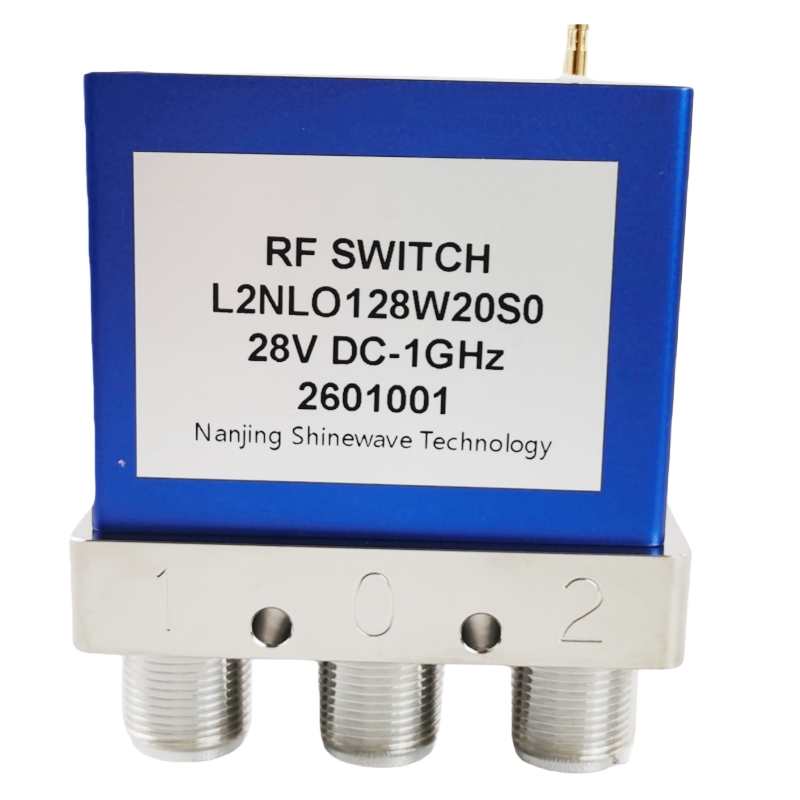

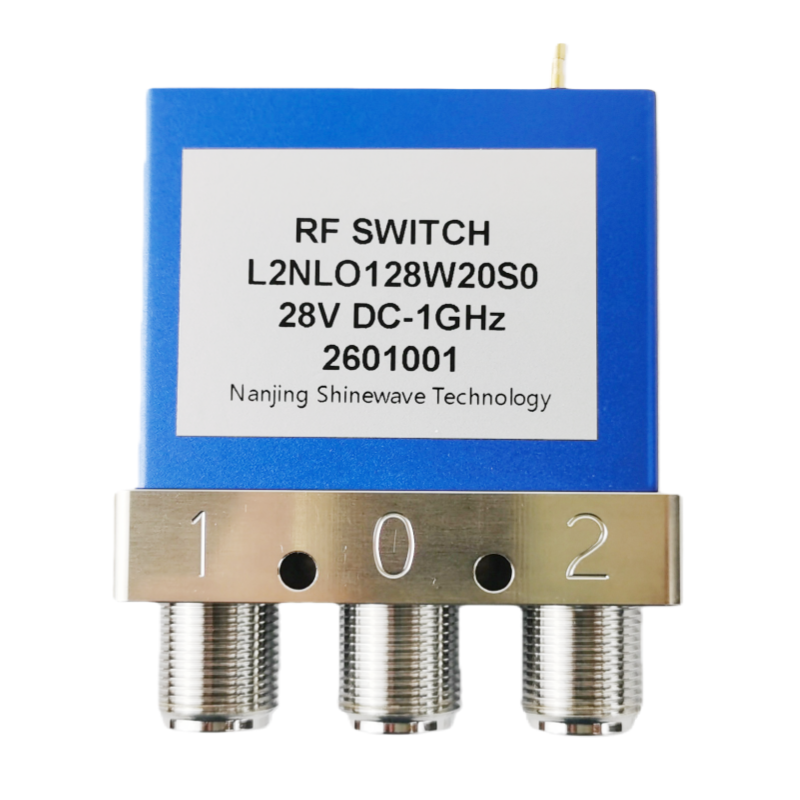

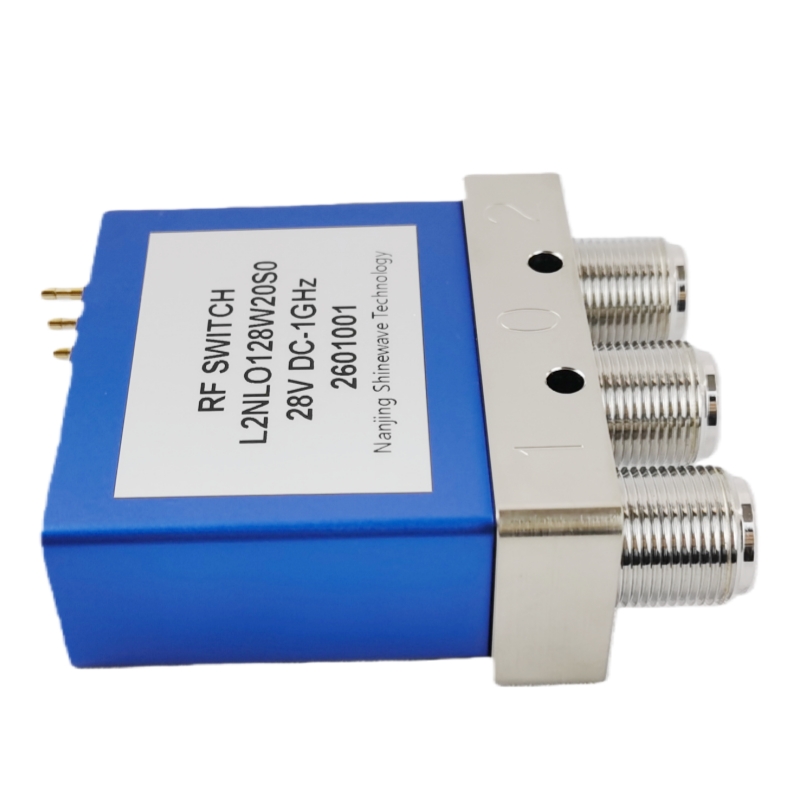

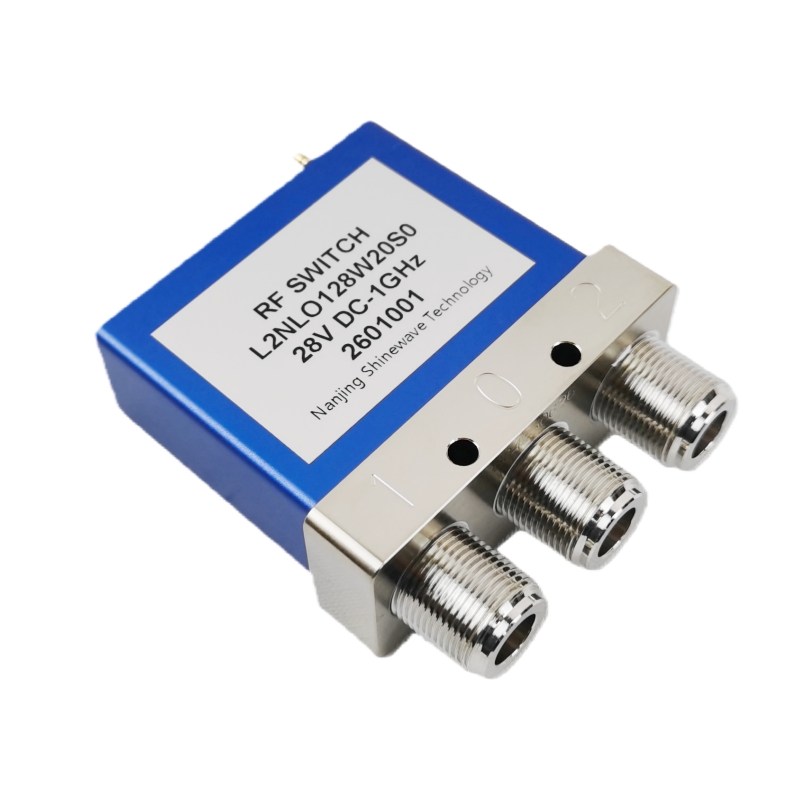

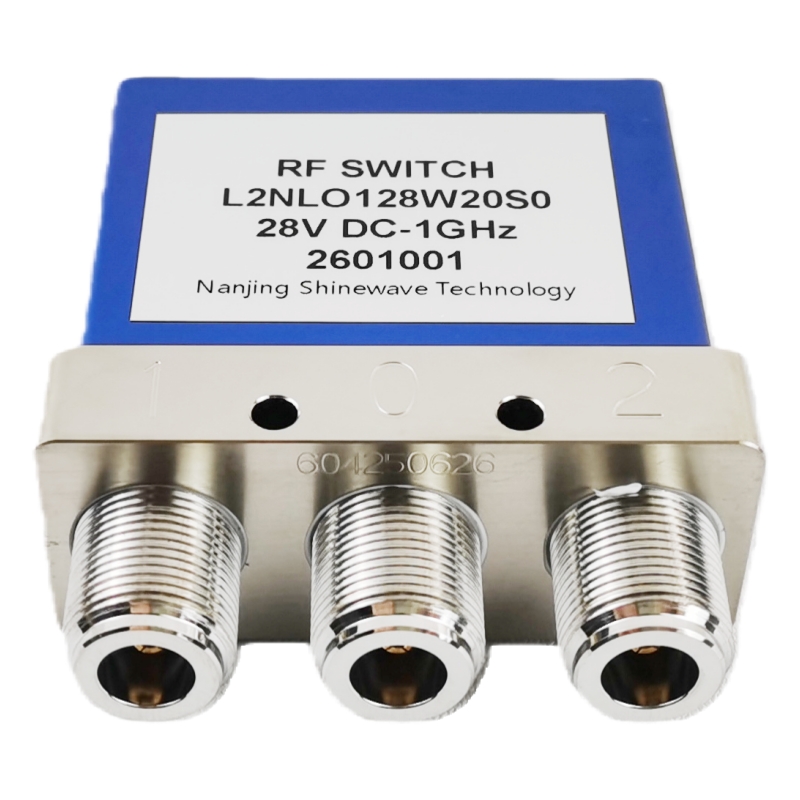

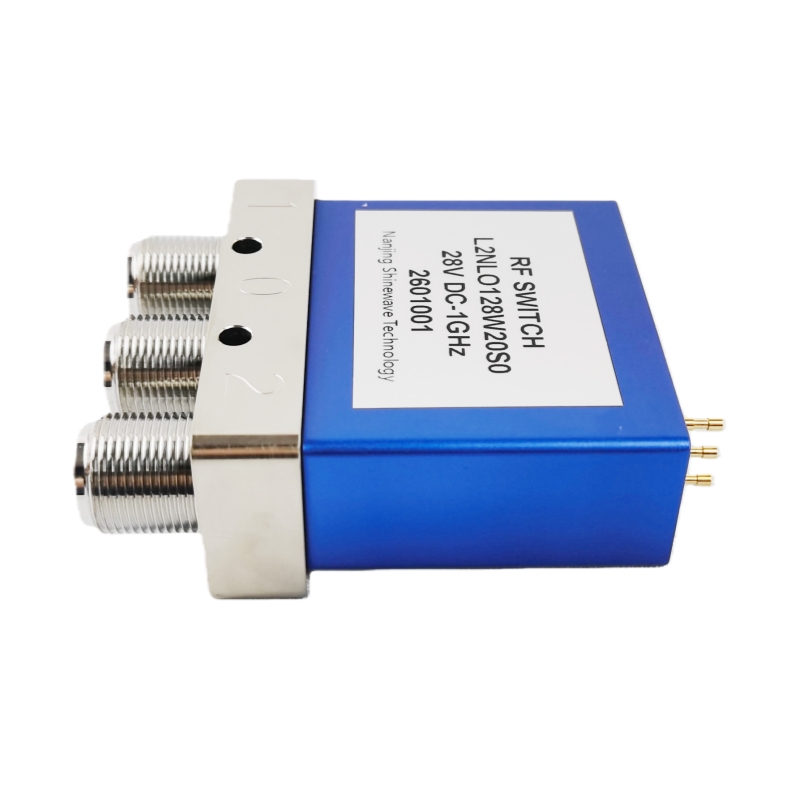

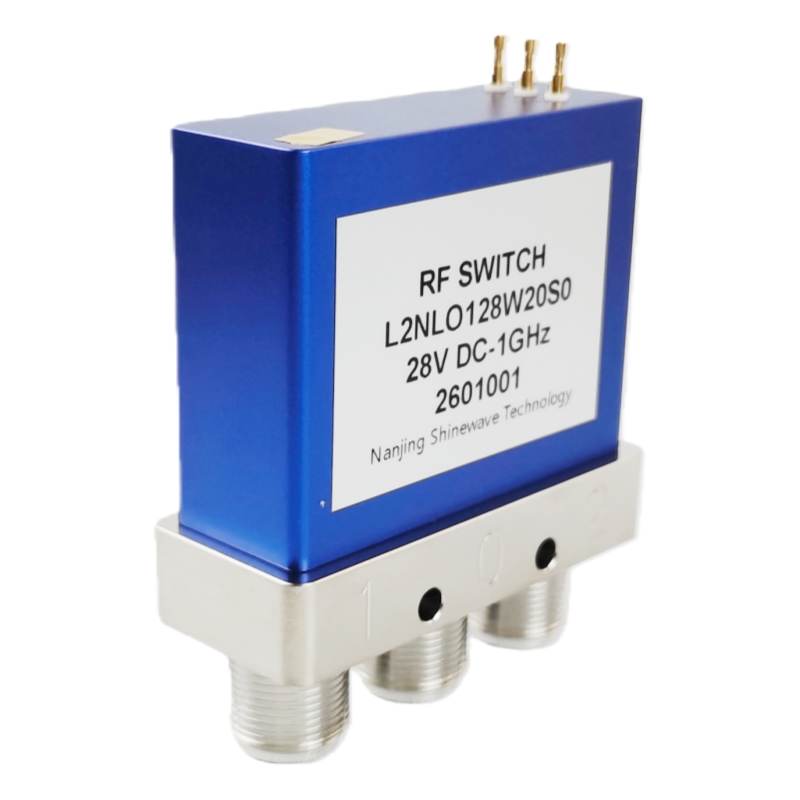

Высокомощный защёлкивающийся коаксиальный ВЧ переключатель SPDT от DC до 1 ГГц 350 Вт N гнездо 28 В для коммутации антенны

Место происхождения: Китай

Торговая марка: SWT

Номер модели：L2NL0128W20S0

Цена：Пожалуйста, свяжитесь со службой поддержки клиентов.

Связаться с нами Получите лучшую цену

Описание продукта

Радиочастотные характеристики (фиксация)

Частота (ГГц)	Вносимые потери (дБ)	Изоляция (дБ)	КСВР	Мощность радиочастотного сигнала (НЧ) (Вт)
DC~1	0.3	70	1.3	350

Рабочее напряжение и ток катушки

Рабочее напряжение (В)	Ток катушки (мА при 25℃)
28	≤150

Конфигурация контактов

Номер пин-кода.	Определение	Траектория радиочастотного разъема
+	ВДЦ	-
1	НД	0→1
2	НД	0→2

Общие характеристики

Параметр	Ценить
Последовательность переключения	Разбить перед тем, как сделать
Механические жизненные циклы	2 миллиона циклов
Радиочастотные разъемы	N Женщина
Время переключения (макс.)	15 мс
Импеданс	50 Ом
Температура хранения	-55℃ ~ 85℃
Рабочая температура	-25℃ ~ 65℃
Клеммы привода	Паяные штыри
Масса	250 г

Механический удар и вибрация

Тестовый образец	Состояние
Механический удар (неработающий)	50G, 1/2 синусоидальная, 11 мс
Вибрация (в рабочем состоянии)	20-2000 Гц, 10 Гс среднеквадратичное значение

Размеры (единица измерения: мм / дюйм)

Описание размеров	Значение (мм) / (дюйм)
Радиус	R0.12
Толщина	11т
Длина 1	44,8 / 1,76
Длина 2	67.1 / 2.64
Размеры отверстия (2x)	4.2, R0.17
Длина 3	22,4 / 0,88
Длина 4 (без TTL)	Л = 61
Длина 5	62 / 2.44

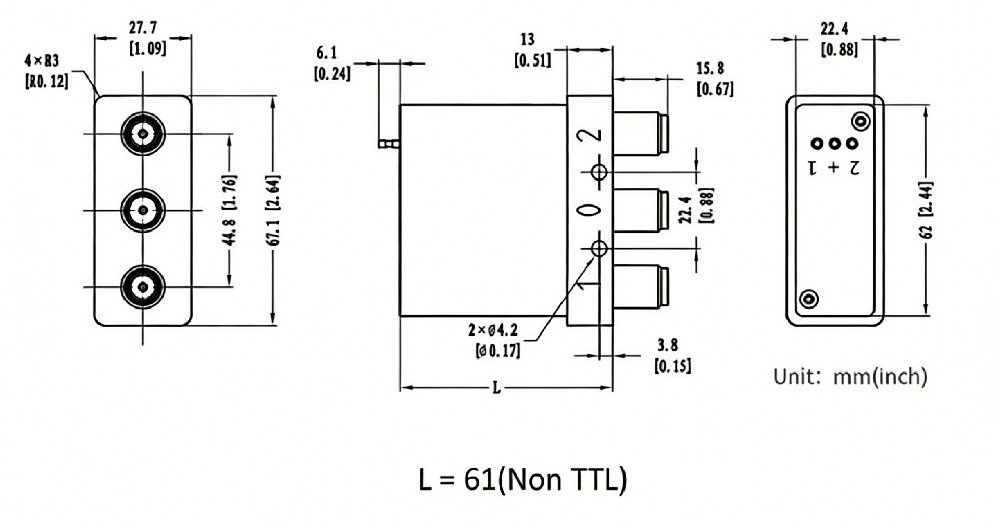

Контур Размерный Рисунок


Подробная информация о товаре

Имя:

Рабочая частота:

Рабочее напряжение:

Тип разъема:

изоляция:

Страховой убыток:

VSWR:

Приложение:

Условия оплаты и доставки

Минимальный объем заказа

1 шт.

Детали упаковки

Стандартная упаковка

Срок поставки

5-8 рабочих дней

Условия оплаты

Аккредитив, документарный аккредитив, документарный платеж, банковский перевод, Western Union, MoneyGram

Способность к поставкам

100 штук в месяц
