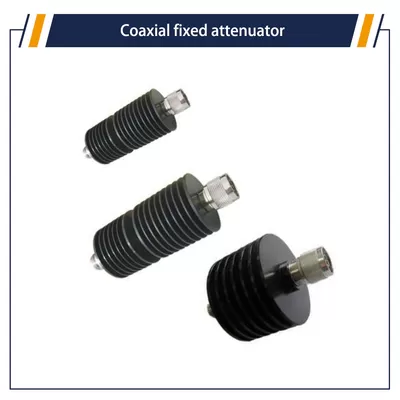

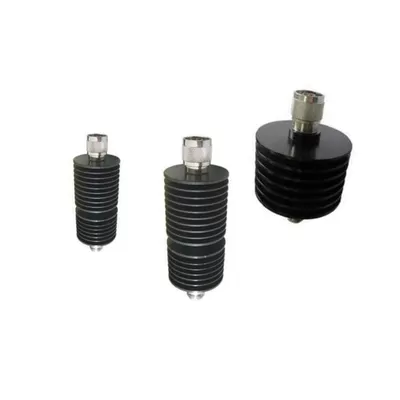

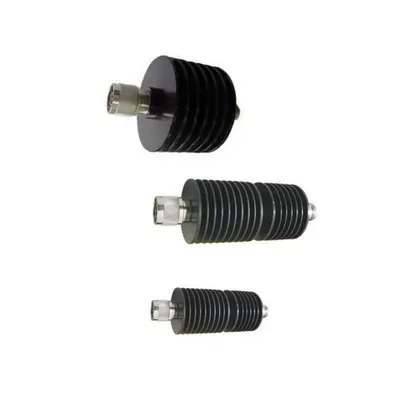

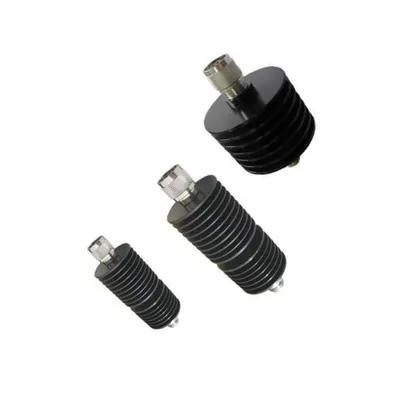

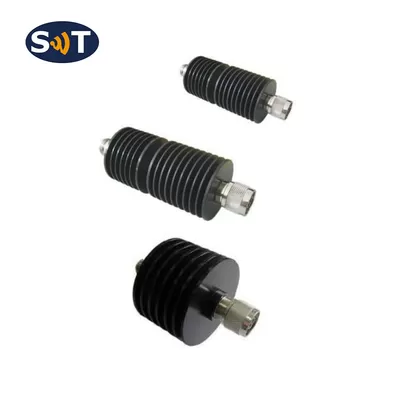

50 Вт Коаксиальные фиксированные аттенуаторы DC-26,5 ГГц Тип N аттенуатор TNC SMA
Место происхождения: Китай
Торговая марка: SWT
Номер модели：SW-DTS50GH
Цена：
Описание продукта
коаксиальный стационарный аттенюатор DC - 26,5 ГГц разъем N, TNC, SMA
ДПримечания
Коаксиальный стационарный аттенюатор подходит для любого случая, когда необходимо снизить уровень мощности или соответствие цепи, может количественно поглощать энергию в линии передачи, расширять диапазон мощности, контролировать уровень мощности, может быть оснащен небольшим измерителем мощности, комплексным тестером или анализатором спектра для точного измерения мощности или спектра различных радиочастотных микроволновых передатчиков.
Серия DTS Средняя мощность коаксиального постоянного аттенюатора & Amp; НБСП;10 Вт - 10 кВтЧастотный диапазон DC - 26.5ГГц. Он имеет следующие характеристики: ширина рабочей полосы частот, низкий коэффициент стоячей волны, плоское значение затухания, сильная антиимпульсная и ожоговая способность.
Механические спецификации
Корпус соединителя & НБСП; | & Amp; NBSP & АМП; НБСП;& Amp; НБСП; Медное никелирование |
Внутренний положительный проводник | & Amp; NBSP & АМП; НБСП;Золотое латунное покрытие |
катодный проводник | & Amp; NBSP & АМП; НБСП;Бериллиевая бронза |
Цинь | & Amp; NBSP & АМП; НБСП;Алюминиевая оболочка, почернение |
Диапазон температур | & Amp; NBSP & АМП; НБСП - От 55°C до + 125°C |
Размер | & Amp; NBSP & АМП; НБСП;A: 38×132мм; B: 45×132мм & Amp; NBSP & АМП; НБСП; D: 63×97 мм |
Вес | & Amp; NBSP & АМП; НБСП; А: 210 г; В: 230 г; D: 230 г |
Электрические свойства:
| Тип | Частота (ГГц) | Значения затухания и точность (dB) | отношение стоячей волны к максимальному напряжению | |||
| Три. | Шесть. | Десять. | Двадцать. | |||
| DTS50GH - XX - 12.4 | DC - 12.4 | / | / | ±1,2 | ±1,2 | 1.30 (м2: 1,35) |
| DTS50GH - XX - 18 | DC - 18 | / | / | ±1,5 | ±1,25 | 1.35 (квадратный миллиметр: 1.45) |
| DTS50GH - D - XX - 8 | DC - 8 | / | / | ±0,4 | ±0,6 | 1.20 |
| DTS50GH - D - XX - 12.4 | DC - 12.4 | / | / | ±0,5 | ±0,6 | 1.25. |
| DTS50GH - D - XX - 18 | DC - 18 | / | / | ±1,0 | ±1,0 | 1.30 |
| Тип | Частота (ГГц) | Значения затухания и точность (dB) | отношение стоячей волны к максимальному напряжению | |||
| Тридцать. | Сорок. | Пятьдесят. | Шестьдесят. | |||
| DTS50GH - XX - 12.4 | DC - 12.4 | ±1,25 | ±1,25 | / | / | 1.30 (м2: 1,35) |
| DTS50GH - XX - 18 | DC - 18 | ±1.3 | ±1.3 | / | / | 1.35 (квадратный миллиметр: 1.45) |
| DTS50GH - D - XX - 8 | DC - 8 | ±0,5 | ±0,5 | - 1,0 / + 0,5 | - 1,0 / + 0,5 | 1.20 |
| DTS50GH - D - XX - 12.4 | DC - 12.4 | ± 0,8 | ± 0,8 | - 1,0 / + 0,75 | - 1,0 / + 0,75 | 1.25. |
| DTS50GH - D - XX - 18 | DC - 18 | ±1,0 | ±1,0 | ±1,0 | ±1,0 | 1.30 |
Примечание: ХХ означает затухание
Номинальное сопротивление: 50 Ом
Средняя мощность: 50 Вт соответствует температуре окружающей среды 25 °C, линейное снижение мощности до 5 Вт при повышении температуры до 125 °C
Пиковая мощность: 1 кВт (5 мкс & Amp; НБСП;Ширина импульса, цикл нагрузки 5%)
Форма разъема: & Amp; НБСП;N, TNC, SMA
Подробная информация о товаре
Средняя мощность:
50 Вт
Пиковая мощность:
0,5 кВт
Частота:
DC-26,5 ГГц
Разъем:
Н, ТНК, СМА
Номинальное сопротивление Мощность:
50 Ω
Полость:
Аль
Допуски на размеры:
±5%
Упаковка:
Стандартная упаковка
Условия оплаты и доставки
Минимальный объем заказа
1 шт.
Детали упаковки
Стандартная упаковка
Срок поставки
5-8 рабочих дней
Условия оплаты
Аккредитив, документарный аккредитив, документарный платеж, банковский перевод, Western Union, MoneyGram
Способность к поставкам
100 штук в месяц
