0,5-20 ГГц широкополосный модуль связи 22dB низкошумный усилитель для спутниковой связи

Место происхождения: Китай

Торговая марка: SWT

Номер модели：SW-PA-050020000-22C

Цена：

Связаться с нами Получите лучшую цену

Описание продукта

ДПримечания

Модуль предназначен для военных и коммерческих применений. Новейшие технологии оборудования и НБСП; Использование методов проектирования для обеспечения высокой плотности, эффективности и линейности мощности в малых, легких и малоэнергоемких средах; НБСП; Пакет.

Нормы

Если спецификации будут изменены, не сообщайте об этом дополнительно. Типичная производительность в системах + 28VDC + 25°C и 50 Ом.

Электричество SPECIFICATIONS@25°C
Параметры	МИН	Типичный	Макс.	Единицы измерения
Диапазон частот	0,5		Двадцать.	ГГц
Коэффициент усиления малых сигналов	Двадцать два.			ДБ
плоскость усиления малых сигналов		±1,5		ДБ
Коэффициент шума		3.5.		ДБ
Выходная мощность @ P1dB		+ 12		ДБм
IP3				ДБм
ВСВР		1.5.	Два.	Соотношение
Источник постоянного тока		+ 5		Вольт
В настоящее время		Двести.		Мама!

Экологический рейтинг
Параметры	МИН	Типичный	Макс.	Единицы измерения
Максимальная входная мощность			+ 15	ДБм
Рабочая температура	- 40		+ 60	°C
нерабочая температура	- 40		+ 85	°C
Относительная влажность (неконденсация)		95.		В процентах
Высота над уровнем моря (MIL - STD - 810F)	Десять тысяч.		Тридцать тысяч.	Ноги
Удар / вибрация (MIL - STD - 810F)		Воздушная кость

Механические спецификации
Параметры	Стоимость	Ограничения	Единицы измерения
Размер	50 * 30 * 15	Макс.	миллиметр
Вес	Двести.	Макс.	Кэ
Ввод радиочастотного соединения	2.92mm - F
Выход радиочастотного соединения	2.92mm - F
Сопротивление	Пятьдесят.		Ом

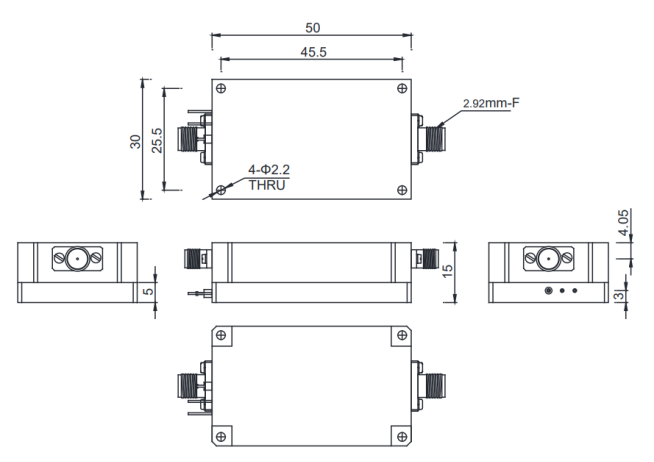

Общий обзорНЕ ИзмеренияГрафик

Wide Band Low Noise Amplifier 0.5-20 GHz P1dB 12 dBm RF Power Amplifier 0

Подробная информация о товаре

Диапазон частот:

Усилитель с низким уровнем шума 0,5-20 ГГц

Источник питания постоянного тока:

5В

Прирост:

22 дБ

Коэффициент шума:

3,5 дБ

Разъемы:

SMA-женский

Изменение коэффициента усиления:

Вход КСВ:

Выходной уровень P1dB:

12дБм

Рабочая температура:

-40℃～+60℃

Приложения:

беспроводная связь, радиолокационные системы, спутниковая связь, вещание, медицинское оборудование

Размеры:

50*30*15 мм

Упаковка:

Стандартная упаковка

Условия оплаты и доставки

Минимальный объем заказа

1 шт.

Детали упаковки

Стандартная упаковка

Срок поставки

5-8 рабочих дней

Условия оплаты

Аккредитив, документарный аккредитив, документарный платеж, банковский перевод, Western Union, MoneyGram

Способность к поставкам

100 штук в месяц
