75-90 ГГц усиления миллиметровой волны 15 дБ усиления с низким уровнем шума для спутниковой связи

Место происхождения: Китай

Торговая марка: SWT

Номер модели：SW-PA-7500090000-15C

Цена：

Связаться с нами Получите лучшую цену

Описание продукта

ДПримечания

Модуль предназначен для военных и коммерческих применений. Использование новейших технологий и методов проектирования устройств обеспечивает высокую плотность мощности, эффективность и линейность в небольших и легких упаковках.

Нормы

Если спецификации будут изменены, не сообщайте об этом дополнительно. Типичная производительность в системах + 28VDC + 25°C и 50 Ом.

Электричество SPECIFICATIONS@25°C
Параметры	МИН	Типичный	Макс.	Единицы измерения
Диапазон частот	75.		Девяносто.	ГГц
Коэффициент усиления малых сигналов		Пятнадцать.		ДБ
плоскость усиления малых сигналов		±1		ДБ
Коэффициент шума				ДБ
Сжатие выходной мощности 1dB	Шестнадцать.			ДБм
IP3				ДБм
ВСВР		1.5: 1		Соотношение
Источник постоянного тока		Пять.		Вольт
В настоящее время		0,3		Мама!

Экологический рейтинг
Параметры	МИН	Типичный	Макс.	Единицы измерения
Максимальная входная мощность			+ 10	ДБм
Рабочая температура	- 20.		+ 60	°C
нерабочая температура	- 40		+ 80	°C
Относительная влажность (неконденсация)		95.		В процентах
Высота над уровнем моря (MIL - STD - 810F)		ТБД		Ноги
Удар / вибрация (MIL - STD - 810F)		ТБД

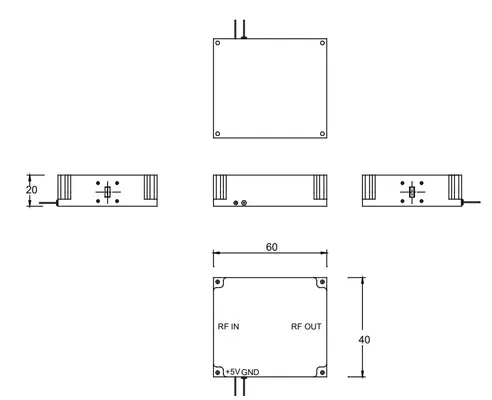

Механические спецификации
Параметры	Стоимость	Ограничения	Единицы измерения
Размер			миллиметр
Вес	Двести.		Кэ
Ввод радиочастотного соединения	Р10
Выход радиочастотного соединения	Р10
Сопротивление			Ом

Подробная информация о товаре

Диапазон частот:

75-90 ГГц

Источник питания постоянного тока:

5В

Прирост:

15 дБ

Коэффициент шума:

Разъемы:

Вход: SMA-Female, 50ohm; Выход: SMA-Female, 50ohm

Изменение коэффициента усиления:

Вход КСВ:

Соотношение 2:1

Выходной уровень P1dB:

16 дБ

Рабочая температура:

-20℃～+60℃

Приложения:

беспроводная связь, радиолокационные системы, спутниковая связь, вещание, медицинское оборудование

Размеры:

60*40*20 мм

Упаковка:

Стандартная упаковка

Условия оплаты и доставки

Минимальный объем заказа

1 шт.

Детали упаковки

Стандартная упаковка

Срок поставки

5-8 рабочих дней

Условия оплаты

Аккредитив, документарный аккредитив, документарный платеж, банковский перевод, Western Union, MoneyGram

Способность к поставкам

100 штук в месяц
