0,1-20 ГГц широкополосный LNA 30dB ультра низкий уровень шума RF усилитель для электронной войны

Место происхождения: Китай

Торговая марка: SWT

Номер модели：SW-PA-010020000-30C

Цена：

Связаться с нами Получите лучшую цену

Описание продукта

ДПримечания

Модуль предназначен для военных и коммерческих применений. Новейшие технологии оборудования и НБСП; Использование методов проектирования для обеспечения высокой плотности, эффективности и линейности мощности в малых, легких и малоэнергоемких средах; НБСП; Пакет.

Нормы

Если спецификации будут изменены, не сообщайте об этом дополнительно. Типичная производительность в системах + 28VDC + 25°C и 50 Ом.

Электричество SPECIFICATIONS@25°C
Параметры	МИН	Типичный	Макс.	Единицы измерения
Диапазон частот	0,1		Двадцать.	ГГц
Усиление	Тридцать.			ДБ
Получение плоскости		±2		ДБ
Коэффициент шума		Четыре.		ДБ
Сжатие выходной мощности 1dB	+ 13			ДБм
IP3				ДБм
ВСВР		2.0		Соотношение
Источник постоянного тока		Двенадцать.		Вольт
В настоящее время		220.		Мама!

Экологический рейтинг
Параметры	МИН	Типичный	Макс.	Единицы измерения
Максимальная входная мощность			+ 10	ДБм
Рабочая температура	- 20.		+ 60	°C
нерабочая температура	- 40		+ 85	°C
Относительная влажность (неконденсация)		95.		В процентах
Высота над уровнем моря (MIL - STD - 810F)				Ноги
Удар / вибрация (MIL - STD - 810F)

Механические спецификации
Параметры	Стоимость	Ограничения	Единицы измерения
Размер		Макс.	миллиметр
Вес	300	Макс.	Кэ
Ввод радиочастотного соединения	2.92mm - F
Выход радиочастотного соединения	2.92mm - F
Сопротивление	Пятьдесят.		Ом

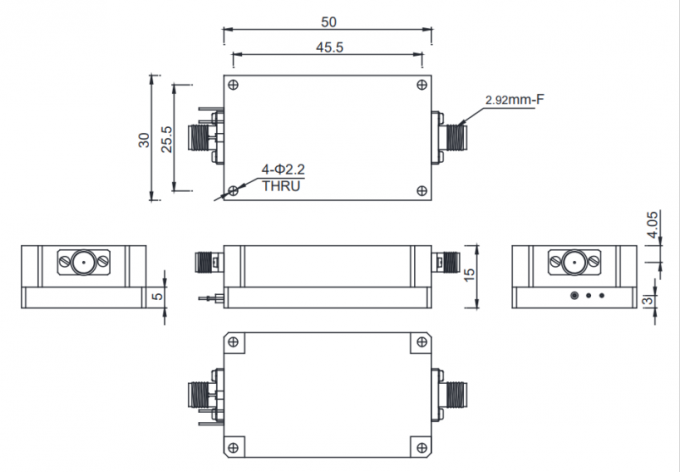

Общий обзорНЕ ИзмеренияГрафик

0.1-20 GHz Wideband LNA P1dB 13 dBm RF Power Ultra Low Noise RF Amplifier 0

Подробная информация о товаре

Диапазон частот:

0,1-20 ГГц

Источник питания постоянного тока:

12В

Прирост:

30 дБ

Коэффициент шума:

4 дБ

Разъемы:

Вход: SMA-Female, 50ohm; Выход: SMA-Female, 50ohm

Изменение коэффициента усиления:

Вход КСВ:

Два.

Выходной уровень P1dB:

13 дБ

Рабочая температура:

-20～+60℃

Приложения:

Широкополосные системы связи, электронная война, испытания и измерения

Размеры:

50*30*15 мм

Упаковка:

Стандартная упаковка

Условия оплаты и доставки

Минимальный объем заказа

1 шт.

Детали упаковки

Стандартная упаковка

Срок поставки

5-8 рабочих дней

Условия оплаты

Аккредитив, документарный аккредитив, документарный платеж, банковский перевод, Western Union, MoneyGram

Способность к поставкам

100 штук в месяц
