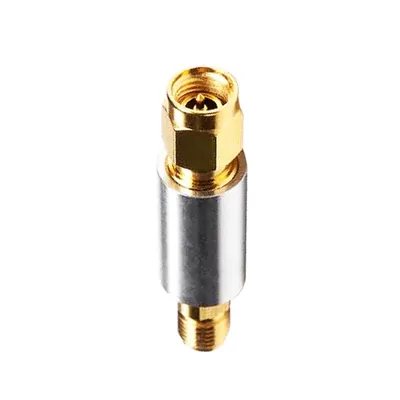

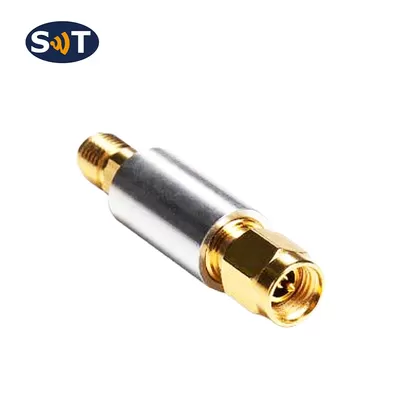

Conector Fixo Coaxial De 2 W DC-26,5 GHz 3,5 Mm
Место происхождения: Китай
Торговая марка: SWT
Номер модели：SW-3.5TS2
Цена：
Описание продукта
Conector Fixo Coaxial De 2 W DC-26,5 GHz 3,5 Mm
DDescrição

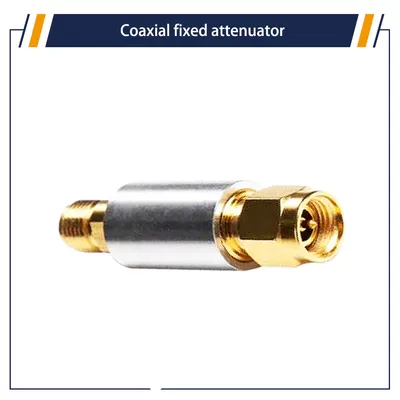

O Atenuador Fixo Coaxial é Adequado Para Qualquer Necessidade De Reduzir O Nível De Potência Ou A Correspondência De Circuito, Pode Absorver Quantitativamente A Energia Na Linha De Transmissão, Estender A Faixa De Potência, Controlar O Nível De Potência E Pode Ser Configurado Com Um Medidor De Potência Pequeno, Testador Abrangente Ou Analisador De Espectro Para Medir Com Precisão A Potência Ou Espectro De Vários Transmissores De Microondas RF.
Série 3.5TS& Nbsp; Potência Média Do Atenuador Fixo Coaxial 2-50W, Faixa De Frequência DC-26.5GHz. Tem As Seguintes Características: Banda Larga De Frequência De Trabalho, Baixo Coeficiente De Onda De Pé, Valor De Atenuação Plano, Forte Anti-pulso E Capacidade Anti-queimadura.
ESPECIFICAÇÕES MECÂNICAS
| Carcaça Do Conector | Revestimento De Orical | |
| Condutor Positivo Interno | Revestimento De Orical | |
| Condutor Catódico | Bronze De Berílio | |
| Cavidade | Caixa De Alumínio | |
| Faixa De Temperatura | -55℃~+125℃ | |
| Dimensões Globais | Ø10 ×L Mm | ≤30dB& Nbsp; & Amp; Nbsp; L=36,5 |
40dB& Nbsp; & Amp; Nbsp; L=40 | ||
≥50dB L=46 | ||
| Peso | 8g | |
Desempenho Eléctrico:
| Tipo | Frequência (GHz) | Valor De Atenuação E Precisão (dB) | Máximo VSWR | |||
| 1-9 | 10-19 | 20-30 | Quarenta | |||
| 3.5TS2-XX-12.4 | DC-12.4 | -0.3/+0.5 | -0.3/+0.6 | -0.3/+0.6 | -0.3/+0.7 | Um Ponto Um Cinco |
| 3.5TS2-XX-18 | DC-18 | -0.3/+0.6 | -0.3/+0.7 | -0.3/+0.8 | -0.5/+1.0 | Um Ponto Dois Zero |
| 3.5TS2-XX-26.5 | DC-26.5 | ±0.8 | ±0.8 | -0.8/+1.0 | -1.0/+1.5 | Um Ponto Dois Cinco |
| Tipo | Frequência (GHz) | Valor De Atenuação E Precisão (dB) | Máximo VSWR | ||
| Cinquenta | Sessenta | Setenta | |||
| 3.5TS2-XX-12.4 | DC-12.4 | ±1.0 | ±1.0 | ±1.0 | Um Ponto Um Cinco |
| 3.5TS2-XX-18 | DC-18 | ±1.0 | ±1.0 | ±1.0 | Um Ponto Dois Zero |
| 3.5TS2-XX-26.5 | DC-26.5 | ±1.5 | ±1.0 | ±1.0 | Um Ponto Dois Cinco |
Nota: XX Indica A Atenuação
Impedância Nominal: 50Ω
Potência Média: 2W Corresponde à Temperatura Ambiente De 25 ° C, Quando A Temperatura Sobe Para 125 ° C, A Potência Diminui Linearmente Para & Amp; Nbsp; 0,5W
Potência Máxima: 0.5KW(5μs& Nbsp; Largura Do Pulso, Ciclo De Carga De 0,4%)
Forma Do Conector: 3.5mm
Подробная информация о товаре
Средняя мощность:
2W
Пиковая мощность:
0,5 KW
Частота:
DC-26,5 GHz
Разъем:
SMA
Номинальное сопротивление Мощность:
50 Ω
Полость:
Al
Допуски на размеры:
±5%
Упаковка:
Embalagem Padrão
Условия оплаты и доставки
Минимальный объем заказа
1 шт.
Детали упаковки
Стандартная упаковка
Срок поставки
5-8 рабочих дней
Условия оплаты
Аккредитив, документарный аккредитив, документарный платеж, банковский перевод, Western Union, MoneyGram
Способность к поставкам
100 штук в месяц
