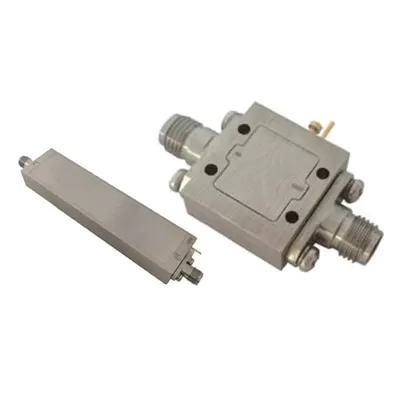

Amplificador De Baixo Ruído De Banda Larga P1dB 13dBm De 1-20 GHz Para Comunicação Por Satélite, Aplicações De Medição
Descrição
A Introdução Específica Do Amplificador De Baixo Ruído De Banda Larga De 1-20 GHz (LNA) é A Seguinte:
Faixa De Frequência:Este Amplificador Cobre Uma Ampla Faixa De Frequência De 1 GHz A 20 GHz, Tornando-o Versátil Para Várias Aplicações De Comunicação, Radar, Comunicação Por Satélite E Medição.
Baixo Ruído:O Amplificador é Projetado Com Uma Figura De Baixo Ruído, Garantindo Que O Sinal Amplificado Mantenha Uma Alta Relação Sinal-ruído (SNR) Crítica Para Manter A Integridade Do Sinal E Sensibilidade Na Recepção De Sinais Fracos.
Largura De Banda Larga:Seu Design De Largura De Banda Larga Permite Amplificação Eficiente Em Uma Ampla Gama De Frequências, Tornando-o Adequado Para Aplicações Que Exigem Cobertura Em Várias Bandas De Frequência Sem Perda Ou Distorção Significativa.
Ganho E Linearidade:O Amplificador Fornece Níveis De Ganho Apropriados Mantendo A Linearidade, Garantindo A Amplificação Precisa E Confiável Do Sinal Sem Introduzir Distorções Não Lineares.
Aplicações:Este Tipo De Amplificador é Comumente Usado Em Circuitos Frontend RF, Receptores, Transmissores, Links De Microondas E Sistemas De Instrumentação Onde A Amplificação De Baixo Ruído E Banda Larga São Essenciais.
Desempenho:Oferece Desempenho Estável E Confiável, Com Características Como Isolamento Alto, Boa Perda De Retorno E Excelente Figura De Ruído, Tornando-o Adequado Para Aplicações Exigentes De RF.
Em Resumo, O Amplificador De Baixo Ruído De Banda Larga De 1-20 GHz é Um Amplificador De Alto Desempenho Projetado Para Fornecer Amplificação De Baixo Ruído E Banda Larga Em Uma Ampla Faixa De Frequência, Tornando-o Valioso Para Uma Ampla Gama De Aplicações De RF E Microondas.
Especificação
Especificações Sujeitas A Alterações Sem Aviso Prévio. Desempenho Típico Em +28VDC +25℃, E Em Um Sistema De 50Ω.
| ELECTRICAL SPECIFICATIONS@25℃ | ||||
| PARÂMETRO | MIN | TÍPICO | MÁXIMO | UNIDADE |
| Faixa De Frequência | Um | Vinte | GHz | |
| Pequeno Ganho De Sinal | Quarenta | DB | ||
| Planeza Do Ganho De Sinal Pequeno | ±2 | DB | ||
| Figura De Ruído | Quatro | DB | ||
| Potência De Saída 1dBcompression | Treze | DBm | ||
| IP3 | DBm | |||
| Entrada/saída VSWR | 2:1 | Razão | ||
| Fonte De Alimentação CC | Doze | Volt | ||
| Corrente | Trezentos | MA | ||
| RATAÇÕES AMBIENTAIS | ||||
| PARÂMETRO | MIN | TÍPICO | MÁXIMO | UNIDADE |
| Potência Máxima De Entrada | +20 | DBm | ||
| Temperatura De Funcionamento | -40 | +85 | ℃ | |
| Temperatura Não Operacional | -55 | +125 | ℃ | |
| Humidade Relativa (sem Condensação) | Noventa E Cinco | % | ||
| Altitude (MIL-STD-810F) | Dez Mil | Trinta Mil | Pés | |
| Choque / Vibração (MIL-STD-810F) | Airbone | |||
| ESPECIFICAÇÕES MECÂNICAS | |||
| PARÂMETRO | VALOR | LIMITES | UNIDADE |
| Dimensões | 40.7*16.8*8.1 | MÁXIMO | Milímetro |
| Peso | Cinquenta | MÁXIMO | Grama |
| Entrada De Conectores RF | SMA-F | ||
| Saída Dos Conectores RF | SMA-F | ||
| Impedância | Cinquenta | Ohms | |
Нанкин Синьбао текнолоджи лтд...Основана в 2008 году, она & # 39; Компания специализируется на разработке, производстве и продаже активных, пассивных компонентов и подсистем радиочастотной микроволновой связи. Опираясь на академическую исследовательскую группу Нанкинского университета аэронавтики и астронавтики, наша компания создала инновационную команду исследований и разработок с докторскими и магистерскими талантами, которая постоянно привлекает талантливых специалистов в отрасли и выдающихся студентов из известных университетов и расширяет свою команду.
Наша компания имеет около 20 патентов на изобретения в таких областях, как активные и пассивные фазеры устройств, которые могут реконструировать антенны. Области применения охватывают такие военные области, как радиолокационная электронная война, аэрокосмическая и навигационная. В то же время он также широко используется в микроволновой связи, мобильной связи и других гражданских рыночных продуктах, охватывающих компоненты и антенны радиочастотных микроволновых устройств, в том числе высокомощные твердотельные микроволновые усилители мощности, низкошумные усилители приемопередатчика, верхние и нижние преобразователи частоты, источники частоты и так далее. Пассивные продукты включают микроволновые фильтры, дуплексные распределители мощности, соединители, синтезаторы мощности и так далее. Продукты антенны в основном основаны на различных высокопроизводительных растровых антеннах, охватывающих VHF, UHF, L - диапазон, S - диапазон, C - диапазон, X - диапазон, Ku - диапазон и так далее.
Наши; Компания расположена в красивой древней столице шести династий; Нанкин Юхуатай район большой промышленной базы данных. Для удовлетворения особых потребностей клиентов и более высоких требований к показателям, в дополнение к стандартным продуктам, мы также предоставляем клиентам индивидуальный подход к разработке продуктов, ориентированный на предоставление клиентам быстрых и качественных продуктов и услуг.
1.Наше преимущество
Опираясь на академические исследовательские группы известных университетов, компания создала инновационную исследовательскую группу с докторами и магистрами; S Степень талантов и постоянно поглощать выдающихся специалистов отрасли и выдающихся студентов известных университетов, чтобы укрепить строительство команды. Компания имеет около 20 патентов на микроволновое оборудование, схемы и антенны. Области применения включают радиолокацию, электронную войну, аэрокосмическую & НБСП;
2.О настройке
Мы можем настроить & # 39 в соответствии с требованиями наших клиентов; s Требования, просто скажите нам частоту, усиление, мощность.
3.О сроках поставки
Индивидуальные продукты обычно занимают 4 - 6 недель, и при наличии запасов их можно отправить в течение 1 - 2 недель.nbsp;
4.Как обеспечить качество
1）Контроль качества: строгая проверка соответствия сырья и производственных процессов стандартам.
2）Тестирование производительности: проведение функциональных и экологических испытаний для проверки выхода мощности и других ключевых показателей.
3）Гарантии и поддержка: Предоставление гарантийного срока и технической поддержки для решения проблем, возникающих в процессе использования.
4）Аудиторская проверка завода: регулярно проводятся внутренние и сторонние проверки качества.
5.Способ поставки
Если у вас есть собственный экспедитор, мы можем отправить его в назначенное вами экспедиторское агентство, и если нет, мы можем выбрать наиболее удобный способ доставки, такой как DHL, Fedex, воздушный или морской транспорт.
6.Способы оплаты
Аккредитивы, акцепты, платежные поручения, телеграфные переводы, денежные переводы Western Union, Moneygram, Paypal, Alipay, Bank.
