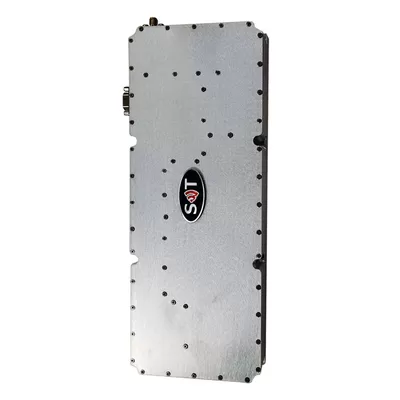

Amplificador De Micro-ondas RF Do Módulo De Comunicação De 400-1500MHz Psat 37dBm UHF Para Sistemas De Radar
Descrição
O Amplificador De Potência UHF De 400-1500 MHz Psat 37dBm é Um Dispositivo Especializado Projetado Para Amplificar Sinais De Radiofrequência (RF) Dentro Da Faixa De Ultra-alta Frequência (UHF), Especificamente Na Faixa De Frequência De 400 MHz A 1500 MHz.
Faixa De Frequência: Este Amplificador De Potência Opera Dentro Da Banda UHF, Cobrindo Frequências De 400 MHz A 1500 MHz. A Banda UHF é Comumente Usada Em Vários Sistemas De Comunicação, Incluindo Comunicação Sem Fio, Transmissão De Televisão, Sistemas De Radar E Aplicações Industriais.
Psat E Potência: O Amplificador Fornece Uma Psat (potência De Saída Saturada) De 37 DBm, Que é Equivalente A Aproximadamente 5 Watts (5W) De Potência. Este Nível De Saída De Potência é Adequado Para Aplicações Que Requerem Amplificação De Potência Moderada A Alta Dentro Da Faixa De Frequência Especificada.
AplicaçõesO Amplificador De Potência UHF De 400-1500 MHz Psat 37dBm Encontra Aplicações Em Uma Ampla Gama De Campos, Incluindo Telecomunicações, Radiodifusão, Sistemas De Radar, Comunicações Por Satélite E Equipamentos Industriais De RF.
Características De Desempenho: Estes Amplificadores São Projetados Para Fornecer Alto Ganho E Eficiência, Mantendo A Integridade E Estabilidade Do Sinal. Eles Geralmente Incluem Recursos Como Figura De Baixo Ruído, Alta Linearidade E Largura De Banda Larga Para Atender às Demandas Dos Sistemas Modernos De RF.
Confiabilidade E DurabilidadeOs Amplificadores De Potência UHF São Projetados Para Confiabilidade E Durabilidade, Garantindo Desempenho E Robustez A Longo Prazo Em Várias Condições Operacionais.
Design Compacto: Muitos Amplificadores De Potência UHF São Projetados Para Serem Compactos E Leves, Tornando-os Adequados Para Integração Em Diferentes Sistemas E Aplicações Onde O Espaço é Limitado.
Em Resumo, O Amplificador De Potência UHF De 400-1500 MHz Psat 37dBm é Um Componente Crucial Em Sistemas De RF Operando Dentro Da Faixa De Frequência UHF. Oferece Alto Desempenho, Confiabilidade E Versatilidade, Tornando-o Adequado Para Uma Ampla Gama De Aplicações De Comunicação, Radiodifusão E Industriais.
Especificação
Especificações Sujeitas A Alterações Sem Aviso Prévio. Desempenho Típico Em +28VDC +25oC, E Em Um Sistema De 50Ω.
| RF / ELECTRICAL | ||||
| PARÂMETRO | MIN | TIPO. | MÁXIMO | UNIDADE |
| Frequência De Funcionamento | Quatrocentos | Novecentos E Cinquenta | Mil E Quinhentos | MHz |
| Entrada RF | 0 | DBm | ||
| Potência De Saída Psat | Trinta E Sete | DBm | ||
| Ganho | Trinta E Sete | DB | ||
| Planeza Do Ganho De Potência | Três | DB | ||
| Entrada VSWR | Um Ponto Cinco | |||
| Tensão De Funcionamento | Vinte E Oito | VDC | ||
| Sinais Spurious | -60 | DBc | ||
| Sinais Harmônicos | -20 | DBc | ||
| MECHANICAL | ||
| PARÂMETRO | VREGIÃO | UNIT |
| Dimensões (comprimento X Largura X Altura) | 127*75*22 | Mm |

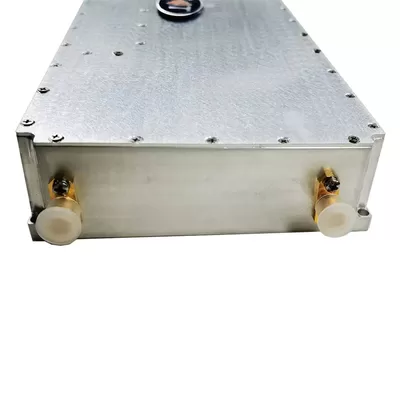

| Conectores RF (entrada / Saída) | SMA- KFD/ SMA- KFD | -- |
| Conector DC / Controle | Alimentação Através Do Condensador | -- |
| Arrefecimento | Condução Da Placa De Base - Dissipador De Calor Opcional Disponível | -- |
| Montagem | 3- 4 Furo Thru | -- |
| Peso | ≤1 | Kg |
| ENVIRONMENTAL / PProteger | |||
| PARÂMETRO | MIN | MAX | UNIT |
| Temp De Funcionamento (Temp De Habitação) | -20 | +55 | °C |
| Intervalo De Humidade | 0-100 | % | |
| Entrada Máxima De RF | +3 | DBm | |
