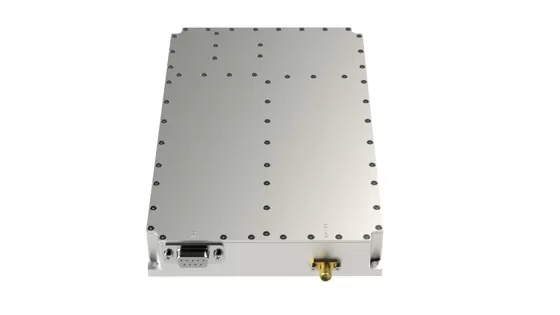

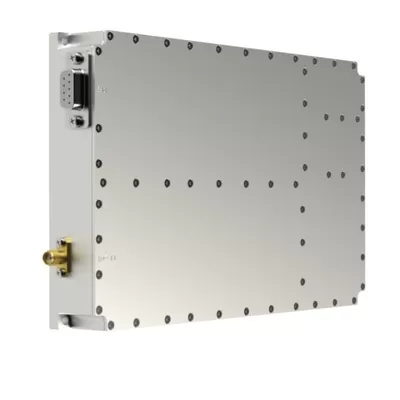

800-1000MHz 100W Psat 50 DBm UHF Amplificador Linear RF Do Amplificador De Potência Para Comunicações Sem Fio
DDescrição
O Amplificador De Potência RF De 50 DBm De 800-1000MHz 100W Psat (potência De Saída Saturada) é Projetado Para Aplicações De Alta Frequência.
Faixa De Frequência:Cobrindo A Faixa De Frequência De 800MHz A 1000MHz, é Apropriado Para Várias Comunicações Sem Fio, Testes De RF E Aplicações Industriais Em Ambientes De Alta Frequência.
Potência De Alta Potência:Com Um Psat De 100W (potência De Saída Saturada), Oferece Capacidades Robustas De Saída De Sinal, Ideais Para Aplicações Que Exigem Alta Potência De Saída.
Alto Ganho:O Amplificador Alcança Um Ganho De 50 DBm, Melhorando Eficazmente Os Sinais De Entrada Para Melhorar A Sensibilidade E O Desempenho Do Sistema.
Estabilidade E Fiabilidade:Utilizando Circuitos Avançados Do Projeto E Da Proteção Do Amplificador, Assegura A Operação Estável E Segura Sob Várias Condições De Trabalho.
Múltiplas Características De Proteção:Inclui Proteção Contra Superaquecimento, Proteção Contra Sobrecarga, Etc., Para Proteger O Equipamento Durante A Operação Prolongada.
Este Amplificador De Potência é Adequado Para Estações Base De Comunicação Sem Fio, Sistemas De Teste De RF, Radar Industrial E Outras Aplicações De Alta Potência, Alto Ganho Na Faixa De Frequência 800-1000 MHz.
Especificação
Especificações Sujeitas A Alterações Sem Aviso Prévio. Desempenho Típico Em +28VDC +25oC, E Em Um Sistema De 50Ω.
| RF / ELECTRICAL | ||||
| PARÂMETRO | MIN | TIPO. | MÁXIMO | UNIDADE |
| Frequência De Funcionamento | Oitocentos | Novecentos | Mil | MHz |
| Entrada RF | 0 | DBm | ||
| Potência De Psat | Cinquenta | DBm | ||
| Ganho | Cinquenta | DB | ||
| Planeza Do Ganho De Potência | Três | DB | ||
| Entrada VSWR | Um Ponto Cinco | |||
| Tensão De Funcionamento | Vinte E Oito | VDC | ||
| Sinais Spurious | -60 | DBc | ||
| Sinais Harmônicos | -20 | DBc | ||
| Tempo De Troca | Um | Dois | Nós | |
| MECHANICAL | ||
| PARÂMETRO | VREGIÃO | UNIT |
| Dimensões (comprimento X Largura X Altura) | 200×130×28 | Mm |
| Conectores RF (entrada / Saída) | SMA- KFD/ SMA- KFD | -- |
| Conector DC / Controle | DB15 | -- |
| Arrefecimento | Condução Da Placa De Base - Dissipador De Calor Opcional Disponível | -- |
| Montagem | 3- 8 Furo Thru | -- |
| Peso | ≤1.2 | Kg |
| ENVIRONMENTAL / PProteger | |||
| PARÂMETRO | MIN | MAX | UNIT |
| Temp De Funcionamento (Temp De Habitação) | -40 | +65 | °C |
| Intervalo De Humidade | 0-100 | % | |
| Entrada Máxima De RF | +5 | DBm | |
| Temperatura De Desligamento Da Placa De Base PA | + 85 | °C | |
| INPUT/OUTPUT PINS | |||
| AMPLIFIER CONNECTOR TYPE: | DB15 | ||
| TRIAD CABLE PART NUMBER: | —— | ||
| PIN NUMBER | LABEL | DDescrição | |
| 1-4 | -VDC | +28V | |
| 5-8 | GND | Solo | |
| Nove | Amplificador Activar | TTL Hi = Ativar, TTL Lo = Desativar Ou Sem Conexão | |
| Dez | FWD | Detecção De Potência Dianteira (TTL Hi = Normal, TTL Lo = Falha) | |
| Onze | REV | Detecção De Energia Reversa (TTL Hi = Normal, TTL Lo = Falha) | |
| 12-15 | NC | NC | |
