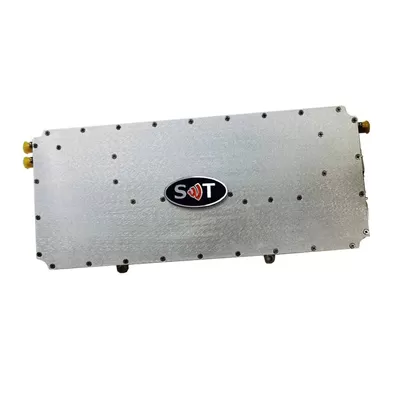

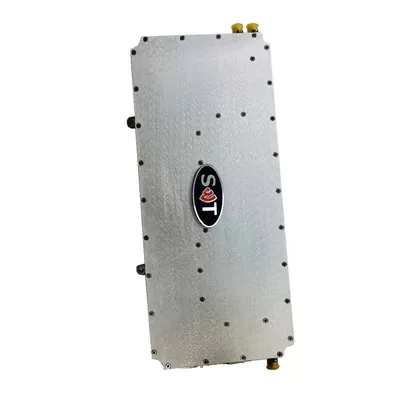

Amplificador De Potência Psat 40 DBm RF VHF Do Módulo De Comunicação 136-174MHz Para A Telecomunicações Sem Fio
DDescrição
O Amplificador De Potência VHF RF De 136-174 MHz 40 DBm é Um Dispositivo Especializado Projetado Para Amplificar Sinais De Radiofrequência (RF) Dentro Da Faixa De Frequência VHF, Especificamente De 136 Megahertz (MHz) A 174 MHz. Possui Uma Potência De Saída De 40 DBm.
Faixa De Frequência: Este Amplificador De Potência é Adaptado Para A Banda De Frequência VHF, Cobrindo Frequências De 136 MHz A 174 MHz. A Banda VHF Encontra Uso Extensivo Em Comunicações Sem Fio, Radiodifusão, Aviação, Segurança Pública E Outros Domínios.
Potência De Saída: O Amplificador Fornece Uma Potência De Saída De 40 DBm, Equivalente A 10 Watts De Potência. Esta Saída De Alta Potência O Torna Adequado Para Aplicações Que Exigem Transmissão De Sinal Robusta.
Aplicações: O Amplificador De Potência VHF RF De 136-174 MHz 40 DBm é Amplamente Utilizado Em Comunicações De Aviação, Comunicações Por Satélite, Sistemas De Comunicação De Segurança Pública, Radiodifusão, Transmissão De TV E Muito Mais. Desempenha Um Papel Crucial Na Amplificação E Transmissão De Sinais Nestes Domínios.
Requisitos EspecíficosDevido à Sua Faixa De Frequência Específica E Saída De Alta Potência, Este Amplificador De Potência é Particularmente Adequado Para Aplicações Que Envolvem Amplificação De Sinal Dentro Da Faixa De Frequência VHF.
Estabilidade E Fiabilidade: Estes Amplificadores De Potência São Tipicamente Projetados Para Estabilidade E Confiabilidade, Garantindo Operação A Longo Prazo Em Várias Condições Ambientais, Mantendo O Desempenho Consistente. Isso é Essencial Para Garantir A Qualidade Do Sinal E A Estabilidade Do Sistema.
Em Resumo, O Amplificador De Potência VHF RF De 136-174 MHz 40 DBm Foi Projetado Especificamente Para Amplificar Sinais Dentro Da Faixa De Frequência VHF. Com Sua Saída De Alta Potência E Desempenho Estável, Serve Uma Ampla Gama De Aplicações VHF RF Efetivamente.
Especificação
Especificações Sujeitas A Alterações Sem Aviso Prévio. Desempenho Típico Em +28VDC +25oC, E Em Um Sistema De 50Ω.
| RF / ELECTRICAL | ||||
| PARÂMETRO | MIN | TIPO. | MÁXIMO | UNIDADE |
| Frequência De Funcionamento | Cento E Trinta E Seis | Cento E Cinquenta E Cinco | Cento E Setenta E Quatro | MHz |
| Entrada RF | -10 | DBm | ||
| Potência De Psat | Quarenta | DBm | ||
| Ganho | Cinquenta | DB | ||
| Planeza Do Ganho De Potência | Dois | DB | ||
| Entrada VSWR | Um Ponto Três | |||
| Tensão De Funcionamento | Doze | VDC | ||
| Sinais Spurious | -60 | DBc | ||
| Sinais Harmônicos | -20 | DBc | ||
| Corrente | Quatro | A | ||
| MECHANICAL | ||
| PARÂMETRO | VREGIÃO | UNIT |
| Dimensões (comprimento X Largura X Altura) | 150*90*25 | Mm |
| Conectores RF (entrada / Saída) | SMA- KFD/ SMA- KFD | -- |
| Conector DC / Controle | DB9 | -- |
| Arrefecimento | Condução Da Placa De Base - Dissipador De Calor Opcional Disponível | -- |
| Montagem | 3- 4 Furo Thru | -- |
| Peso | ≤1.2 | Kg |
| ENVIRONMENTAL / PProteger | |||
| PARÂMETRO | MIN | MAX | UNIT |
| Temp De Funcionamento (Temp De Habitação) | -40 | +65 | °C |
| Intervalo De Humidade | 0-100 | % | |
| Temperatura De Desligamento Da Placa De Base PA | + 85 | °C | |
| INPUT/OUTPUT PINS | |||
| AMPLIFIER CONNECTOR TYPE: | DB9 | ||
| TRIAD CABLE PART NUMBER: | —— | ||
| PIN NUMBER | LABEL | DDescrição | |
| Um | Amplificador Activar | TTL Hi = Ativar, TTL Lo = Desativar Ou Sem Conexão | |
| Dois | GND | GND | |
| Três | FWD | Detecção De Potência Dianteira (TTL Hi= Normal& Nbsp;, TTL Lo = FAult& Nbsp;) | |
| Quatro | REV | Detecção Reversa Do Poder (TTL Hi=& Nbsp;Normal& Nbsp;, TTL Lo = FAult& Nbsp;) | |
| 5-9 | NC | NC | |
Нанкин Синьбао текнолоджи лтд...Основана в 2008 году, она & # 39; Компания специализируется на разработке, производстве и продаже активных, пассивных компонентов и подсистем радиочастотной микроволновой связи. Опираясь на академическую исследовательскую группу Нанкинского университета аэронавтики и астронавтики, наша компания создала инновационную команду исследований и разработок с докторскими и магистерскими талантами, которая постоянно привлекает талантливых специалистов в отрасли и выдающихся студентов из известных университетов и расширяет свою команду.
Наша компания имеет около 20 патентов на изобретения в таких областях, как активные и пассивные фазеры устройств, которые могут реконструировать антенны. Области применения охватывают такие военные области, как радиолокационная электронная война, аэрокосмическая и навигационная. В то же время он также широко используется в микроволновой связи, мобильной связи и других гражданских рыночных продуктах, охватывающих компоненты и антенны радиочастотных микроволновых устройств, в том числе высокомощные твердотельные микроволновые усилители мощности, низкошумные усилители приемопередатчика, верхние и нижние преобразователи частоты, источники частоты и так далее. Пассивные продукты включают микроволновые фильтры, дуплексные распределители мощности, соединители, синтезаторы мощности и так далее. Продукты антенны в основном основаны на различных высокопроизводительных растровых антеннах, охватывающих VHF, UHF, L - диапазон, S - диапазон, C - диапазон, X - диапазон, Ku - диапазон и так далее.
Наши; Компания расположена в красивой древней столице шести династий; Нанкин Юхуатай район большой промышленной базы данных. Для удовлетворения особых потребностей клиентов и более высоких требований к показателям, в дополнение к стандартным продуктам, мы также предоставляем клиентам индивидуальный подход к разработке продуктов, ориентированный на предоставление клиентам быстрых и качественных продуктов и услуг.
1.Наше преимущество
Опираясь на академические исследовательские группы известных университетов, компания создала инновационную исследовательскую группу с докторами и магистрами; S Степень талантов и постоянно поглощать выдающихся специалистов отрасли и выдающихся студентов известных университетов, чтобы укрепить строительство команды. Компания имеет около 20 патентов на микроволновое оборудование, схемы и антенны. Области применения включают радиолокацию, электронную войну, аэрокосмическую & НБСП;
2.О настройке
Мы можем настроить & # 39 в соответствии с требованиями наших клиентов; s Требования, просто скажите нам частоту, усиление, мощность.
3.О сроках поставки
Индивидуальные продукты обычно занимают 4 - 6 недель, и при наличии запасов их можно отправить в течение 1 - 2 недель.nbsp;
4.Как обеспечить качество
1）Контроль качества: строгая проверка соответствия сырья и производственных процессов стандартам.
2）Тестирование производительности: проведение функциональных и экологических испытаний для проверки выхода мощности и других ключевых показателей.
3）Гарантии и поддержка: Предоставление гарантийного срока и технической поддержки для решения проблем, возникающих в процессе использования.
4）Аудиторская проверка завода: регулярно проводятся внутренние и сторонние проверки качества.
5.Способ поставки
Если у вас есть собственный экспедитор, мы можем отправить его в назначенное вами экспедиторское агентство, и если нет, мы можем выбрать наиболее удобный способ доставки, такой как DHL, Fedex, воздушный или морской транспорт.
6.Способы оплаты
Аккредитивы, акцепты, платежные поручения, телеграфные переводы, денежные переводы Western Union, Moneygram, Paypal, Alipay, Bank.
