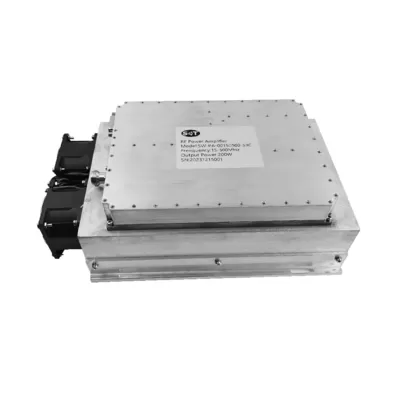

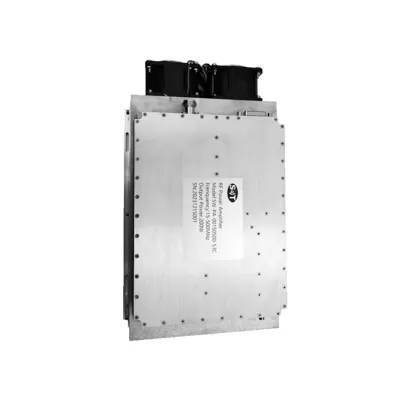

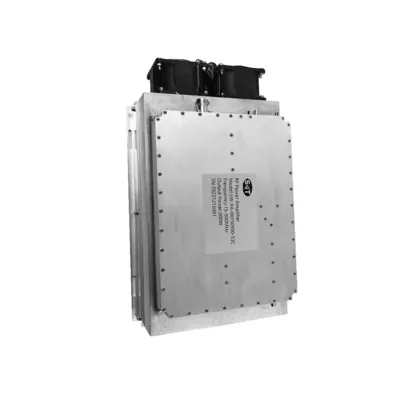

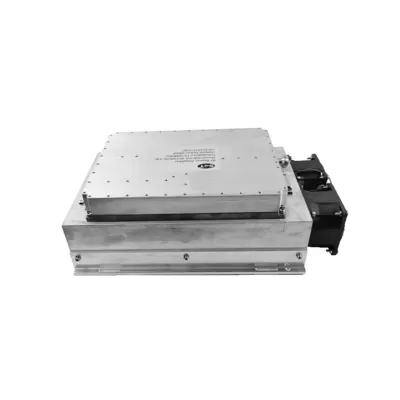

Densidade De Alta Potência 15-500 MHz Passado 53 DBm C Banda RF Amplificador De Potência De Alta Frequência
DDescrição
O Amplificador De Potência RF Psat 53 DBm De 15-500 MHz é Projetado Para Amplificar Sinais Dentro Da Faixa De Frequência De 15 MHz A 500 MHz, Oferecendo Um Psat (potência De Saída Saturada) De 53 DBm.
Faixa De Frequência:
Este Amplificador De Potência é Adequado Para Amplificar Sinais Em Toda A Faixa De Frequência De 15 MHz A 500 MHz, Cobrindo Um Espectro De Banda Larga.
Psat E Potência:
O Amplificador Fornece Uma Psat (potência De Saída Saturada) De 53 DBm, Que Corresponde A Aproximadamente 200 Watts (W) De Potência. Esta Saída De Alta Potência O Torna Adequado Para Aplicações Que Exigem Forte Amplificação De Sinal.
Principais Características:
Design De Banda Larga: Capaz De Amplificar Sinais Através De Um Amplo Espectro De Frequência De 15 MHz A 500 MHz, Tornando-o Versátil Para Várias Aplicações.
Alto Psat: O Nível De 53 DBm Psat Fornece Ampla Potência Para Transmissão E Processamento De Sinal Em Sistemas De Comunicação RF E Teste.
Alta Eficiência: Alguns Modelos Exibem Alta Eficiência De Conversão De Energia, Reduzindo O Consumo De Energia E A Geração De Calor.
Aplicações:
Teste E Medição De RF: Usado Em Equipamentos De Teste De RF E Analisadores De Espectro Para Amplificação E Análise De Sinal Em Configurações De Laboratório E Campo.
Sistemas De Comunicação: Adequado Para Amplificação De Sinal Em Sistemas De Comunicação RF Operando Dentro Da Faixa De Frequência De 15-500 MHz.
Aplicações Militares E Aeroespaciais: Aplicado Em Sistemas Militares E Aeroespaciais Para Amplificação E Transmissão De Sinal.
Características Técnicas:
Alta Linearidade: Garante A Amplificação Precisa E Estável Do Sinal, Crucial Para Manter A Integridade Do Sinal Em Várias Aplicações Do RF.
Múltiplas Interfaces E Métodos De Controle: Suporta Várias Interfaces E Métodos De Controle Para Facilidade De Integração E Uso.
Alta Confiabilidade: Projetado Para Estabilidade E Confiabilidade, Adequado Para Operação Contínua Em Ambientes Exigentes.
Em Resumo, O Amplificador De Potência RF Psat 53 DBm De 15-500 MHz é Um Amplificador Versátil E De Alta Potência Adequado Para Uma Ampla Gama De Aplicações RF, Caracterizado Por Sua Capacidade De Banda Larga, Psat Alto E Confiabilidade Na Amplificação De Sinal.
Especificação
Desempenho Típico Em +44VDC +25oC, E Em Um Sistema De 50Ω.
| RF / ELECTRICAL | ||||
| PARÂMETRO | MIN | TIPO. | MÁXIMO | UNIDADE |
| Frequência De Funcionamento | Quinze | Quinhentos | MHz | |
| Entrada RF | 0 | DBm | ||
| Potência P-1dB | Cinquenta E Três | DBm | ||
| Ganho De Potência | Cinquenta E Três | DB | ||
| Planeza Do Ganho De Potência | ±2 | |||
| Entrada VSWR | Dois | |||
| Sinais Spurious | -60 | DBc | ||
| Sinais Harmônicos | -15 | -10 | DBc | |
| Tensão De Funcionamento | Quarenta E Quatro | Quarenta E Oito | VDC | |
| Correntes | Quinze | A | ||
| Impedância In-Out | Cinquenta | Ω | ||
| MECHANICAL | ||
| PARÂMETRO | VREGIÃO | UNIT |
| Dimensões (comprimento X Largura X Altura) | 200*150*30 | Mm |
| Conectores RF (entrada / Saída) | SMA-KFD/N-KFD | -- |
| Conector DC / Controle | D-SUB 7W2 | -- |
| Arrefecimento | Condução Da Placa De Base - Dissipador De Calor Opcional Disponível | -- |
| Montagem | 3- 4 Furo Thru | -- |
| Peso | ≤2.5 | Kg |
| ENVIRONMENTAL / PProteger | |||
| PARÂMETRO | MIN | MAX | UNIT |
| Temp De Funcionamento (Temp De Habitação) | -20 | +60 | °C |
| Intervalo De Humidade | 0-100 | % | |
| Temperatura De Desligamento Da Placa De Base PA | + 85 | °C | |
| Definição Do Conector | ||
| AMPLIFIER CONNECTOR TYPE: | D-SUB 7W2 | |
| TRIAD CABLE PART NUMBER: | —— | |
| NUMBER | Definição | DDescrição |
| Um | Empresa VDD | 44V |
| Dois | GND | GND |
| Três | Monitorização Da Potência De Saída | Tensão Analógica De Detecção De Saída |
| Quatro | Activar PA | TTL Hi = Ativar, TTL Lo = Desativar Ou Sem Conexão |
| Cinco | Monitorização Da Temperatura | Tensão Analógica Da Temperatura |
