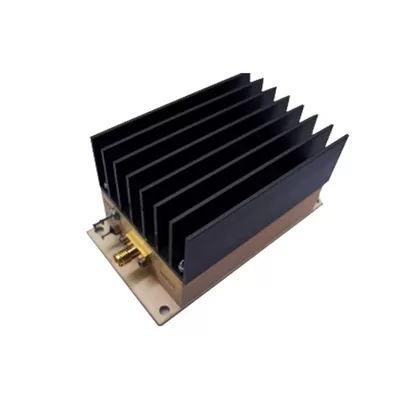

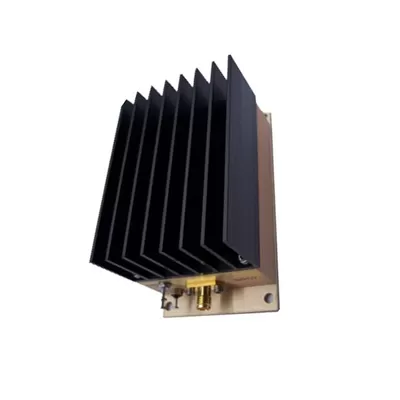

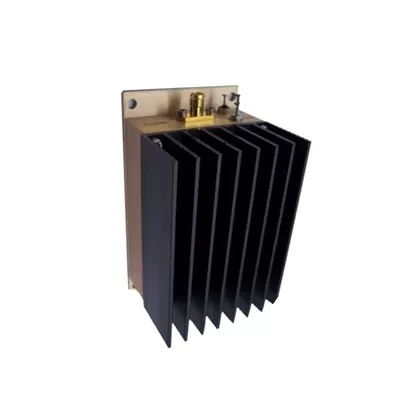

Amplificador De Potência De Banda S 130-180 MHz Psat 44,5 DBm RF Amplificador De Potência
DDescrição
SWT-155 é Uma Saída De 20Watt (min. @P3dB)Amplificador De Potência RF; Dentro De Frequências De 135 A 175MHz; Operando A Partir De Uma única Fonte De Alimentação De 12VDC. Também Utilizável Dentro De 130-180MHz, 9-15VDC (não Recomendado). Com Resfriamento Adequado (ativo) é Capaz De & Amp; Nbsp; 28Watt RFpower Out (@Psat), Under
Garantia Especial (não Padrão).
CARACTERÍSTICAS
& Nbsp; & Amp; Nbsp; & Amp; Nbsp; & Amp; Nbsp; & Amp; Nbsp; & Amp; Nbsp; & Amp; Nbsp; & Amp; Nbsp; & Amp; Nbsp;·& Nbsp; Intervalo De Frequência: 135-175MHz (min)
·& Nbsp; Ganho: 38,5dB (tipo)
& Nbsp; & Amp; Nbsp; & Amp; Nbsp; & Amp; Nbsp; & Amp; Nbsp; & Amp; Nbsp; & Amp; Nbsp; & Amp; Nbsp;& Amp; Nbsp;·& Nbsp; P3dB: & Gt; +43,0dBm
·& Nbsp; PSat: & Gt; +44,5dBm
·& Nbsp; DCpower: 12V (nominal), 9-15V OK
·& Nbsp; SMA- Fêmea Connectorizada
& Nbsp; & Amp; Nbsp; & Amp; Nbsp; & Amp; Nbsp; & Amp; Nbsp; & Amp; Nbsp; & Amp; Nbsp; & Amp; Nbsp;& Amp; Nbsp;·& Nbsp;Tipo. Para Rádio Móvel, Rádio HAM, Etc
Especificações Elétricas @+25 °C, ZIN=ZOUT=50 Ω, Vsupply = +12VDC
IMPORTANTE: DEVE UTILIZAR O RECOLHECIMENTO ATIVO SE O TEMP DO CASO EXCEDER 65°C Ou Para Alcançar O Máximo. RFpower& Nbsp; Saída Sobre 16W Até 28W (sobre +42dBm Até +44.5dBm).
| PARÂMETRO | UNIDADE | Mínimo | TÍPICO | Máximo |
| Faixa De Frequência | MHz | 135 [130] | 175 [180] | |
| Pequeno Ganho De Sinal | DB | Trinta E Sete Ponto Seis | Trinta E Oito Ponto Cinco | Quarenta E Quatro |
| Potência De Saída - Ganho 3dB Compr. (P)3dB) | DBm | 42,5 | +43 | |
| Potência De Saída - Saturada (P)Sat) | DBm | +44.0 | +44.5 | |
| Isolamento Reverso (S12) @ 155MHz | DB | -54.0 | -51 | |
VSWR - Entrada (S11) VSWR - Saída (S22) | Rácio:1 (sem Unidade) | 1,1 @ 140MHz 2,0 @ 148MHz | 1,5 @ 155MHz Dois Ponto Dois | 2,3 @175MHz 2,6 @135MHz |
| VSWR - Tolerância De Carga (não Destrutiva) | Rácio:1 | 18:1 | ||
| Eficiência @155MHz & Amp; POUT& Nbsp; Em DBm | % | <26 @POUT<+40 | 34 @Pout+42 | 45 @Pout+44 |
| Fonte De Alimentação DCpower - Tensão (unipolar, Positivo) | V | 9 Não Recomendado | Doze | 15 Não Recomendado |
DCpower Supply - Current: Quiesc. (sem RF) @ POUT& Nbsp;= + 40dBm | A A | Um Ponto Oito | Dois Três Ponto Dois |
Três Ponto Nove |
| Tamanho (incl. Todo O Hardware & Dissipador De Calor [padrão]) | Polegada | 7,00 (L) X 3,25 (L) X 2,00 (H) | ||
| Peso (incl. Todo O Hardware & Dissipador De Calor [padrão]) | Oz | Vinte E Quatro | ||
Classificações Máximas Absolutas
| PARÂMETRO | Máximo Absoluto |
| Potência De Entrada RF | +15dBm |
| Tensão De Alimentação | +16V |
| Temperatura De Funcionamento | -30 °C A +65 °C |
| Temperatura De Armazenamento | -55 °C A +100 °C |
Нанкин Синьбао текнолоджи лтд...Основана в 2008 году, она & # 39; Компания специализируется на разработке, производстве и продаже активных, пассивных компонентов и подсистем радиочастотной микроволновой связи. Опираясь на академическую исследовательскую группу Нанкинского университета аэронавтики и астронавтики, наша компания создала инновационную команду исследований и разработок с докторскими и магистерскими талантами, которая постоянно привлекает талантливых специалистов в отрасли и выдающихся студентов из известных университетов и расширяет свою команду.
Наша компания имеет около 20 патентов на изобретения в таких областях, как активные и пассивные фазеры устройств, которые могут реконструировать антенны. Области применения охватывают такие военные области, как радиолокационная электронная война, аэрокосмическая и навигационная. В то же время он также широко используется в микроволновой связи, мобильной связи и других гражданских рыночных продуктах, охватывающих компоненты и антенны радиочастотных микроволновых устройств, в том числе высокомощные твердотельные микроволновые усилители мощности, низкошумные усилители приемопередатчика, верхние и нижние преобразователи частоты, источники частоты и так далее. Пассивные продукты включают микроволновые фильтры, дуплексные распределители мощности, соединители, синтезаторы мощности и так далее. Продукты антенны в основном основаны на различных высокопроизводительных растровых антеннах, охватывающих VHF, UHF, L - диапазон, S - диапазон, C - диапазон, X - диапазон, Ku - диапазон и так далее.
Наши; Компания расположена в красивой древней столице шести династий; Нанкин Юхуатай район большой промышленной базы данных. Для удовлетворения особых потребностей клиентов и более высоких требований к показателям, в дополнение к стандартным продуктам, мы также предоставляем клиентам индивидуальный подход к разработке продуктов, ориентированный на предоставление клиентам быстрых и качественных продуктов и услуг.
1.Наше преимущество
Опираясь на академические исследовательские группы известных университетов, компания создала инновационную исследовательскую группу с докторами и магистрами; S Степень талантов и постоянно поглощать выдающихся специалистов отрасли и выдающихся студентов известных университетов, чтобы укрепить строительство команды. Компания имеет около 20 патентов на микроволновое оборудование, схемы и антенны. Области применения включают радиолокацию, электронную войну, аэрокосмическую & НБСП;
2.О настройке
Мы можем настроить & # 39 в соответствии с требованиями наших клиентов; s Требования, просто скажите нам частоту, усиление, мощность.
3.О сроках поставки
Индивидуальные продукты обычно занимают 4 - 6 недель, и при наличии запасов их можно отправить в течение 1 - 2 недель.nbsp;
4.Как обеспечить качество
1）Контроль качества: строгая проверка соответствия сырья и производственных процессов стандартам.
2）Тестирование производительности: проведение функциональных и экологических испытаний для проверки выхода мощности и других ключевых показателей.
3）Гарантии и поддержка: Предоставление гарантийного срока и технической поддержки для решения проблем, возникающих в процессе использования.
4）Аудиторская проверка завода: регулярно проводятся внутренние и сторонние проверки качества.
5.Способ поставки
Если у вас есть собственный экспедитор, мы можем отправить его в назначенное вами экспедиторское агентство, и если нет, мы можем выбрать наиболее удобный способ доставки, такой как DHL, Fedex, воздушный или морской транспорт.
6.Способы оплаты
Аккредитивы, акцепты, платежные поручения, телеграфные переводы, денежные переводы Western Union, Moneygram, Paypal, Alipay, Bank.
