Descrição
O Amplificador De Potência RF De Banda C 4500-5000MHz 100W é Um Dispositivo Especializado Projetado Para Amplificar Sinais De Radiofrequência (RF) Dentro Da Faixa De Frequência C, Especificamente De 4500 Megahertz (MHz) A 5000MHz. Aqui & Amp;# 39; S Uma Introdução Detalhada A Este Amplificador De Potência RF:
Faixa De Frequência: Este Amplificador De Potência Opera Dentro Da Faixa De Frequência C, Cobrindo Frequências De 4500MHz A 5000MHz. A Banda C é Comumente Usada Em Comunicações Via Satélite, Sistemas De Radar E Outras Aplicações De RF De Alta Frequência.
Potência De Saída: O Amplificador Fornece Uma Saída De Potência De 100 Watts, Tornando-o Adequado Para Aplicações Que Exigem Sinais RF De Alta Potência Dentro Da Banda C.
Aplicações: O Amplificador De Potência RF De Banda C 4500-5000MHz 100W Encontra Aplicações Em Estações Terrestres De Satélite, Sistemas De Radar, Links De Microondas, Comunicações Ponto A Ponto E Outras Aplicações RF De Banda C Onde A Amplificação De Alta Potência é Essencial.
Desempenho: Este Amplificador é Projetado Para Fornecer Amplificação De Alto Desempenho, Mantendo A Integridade E Confiabilidade Do Sinal. Ele Garante Que Os Sinais Amplificados Mantenham Sua Qualidade E Precisão Dentro Da Faixa De Frequência C.
Estabilidade E FiabilidadeOs Amplificadores De Potência RF Na Faixa C São Tipicamente Projetados Para Estabilidade E Confiabilidade, Garantindo Desempenho Consistente Em Ambientes Exigentes.
Versatilidade: Apesar De Sua Faixa De Frequência Específica E Potência De Saída, Este Amplificador Pode Ser Integrado Em Diversos Sistemas De RF E Configurações Que Exigem Amplificação De Alta Potência Dentro Da Banda C.
Em Resumo, O Amplificador De Potência RF De Banda C 4500-5000MHz 100W é Adaptado Para Amplificar Sinais RF Dentro Da Faixa De Frequência C. Suas Características De Saída De Alta Potência E Desempenho O Tornam Adequado Para Várias Aplicações De RF De Banda C, Incluindo Comunicações Via Satélite E Sistemas De Radar.

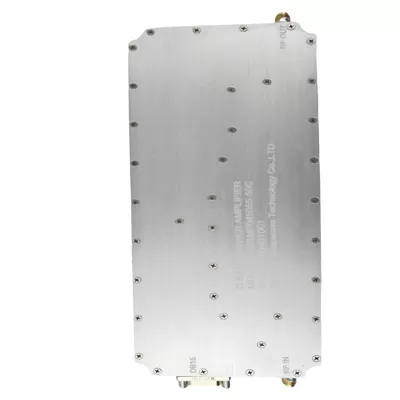

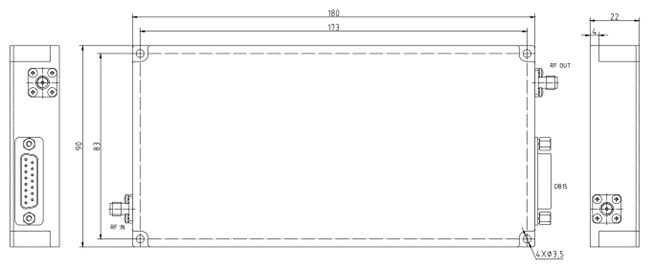

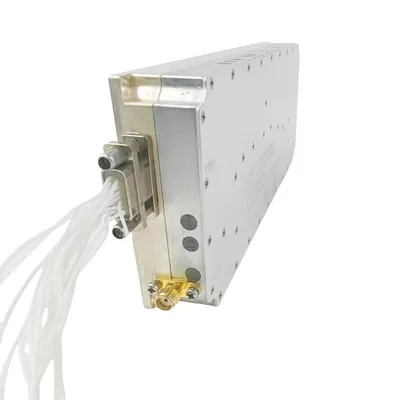

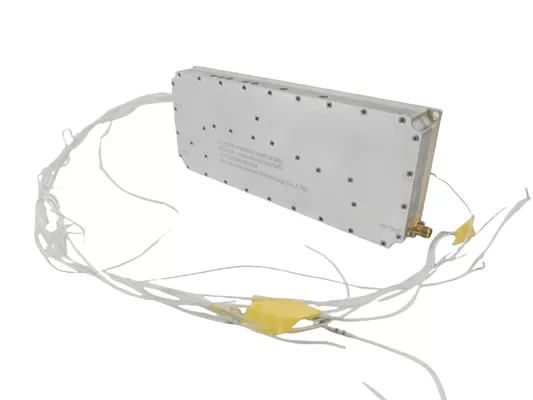

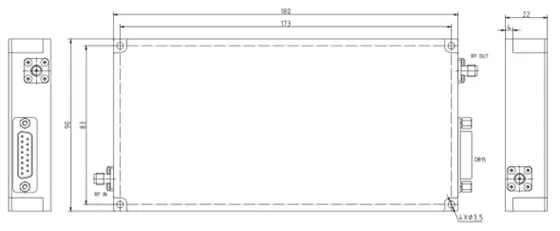

Esboço Dimensional Desenho
Especificação
Desempenho Típico Em +28V DC +25oC, E Em Um Sistema De 50Ω.
| RF / ELECTRICAL | ||||
| PARÂMETRO | MIN | TIPO. | MÁXIMO | UNIDADE |
| Frequência De Funcionamento | Quatro Ponto Cinco | Cinco | GHz | |
| Potência De Entrada Para A Saída Nominal | -15 | DBm | ||
| Entrada RF Máxima (pico) | -5 | DBm | ||
| Ganho | Cinquenta E Nove | DB | ||
| CW (condições De Entrada RF De Pico Em 4.75GHz) | Cinquenta | DBm | ||
| Planeza Do Ganho De Sinal Pequeno | Três | DB | ||
| P1dB | Quarenta E Quatro | DBm | ||
| P3dB | Quarenta E Oito | DBm | ||
| PAPR | Seis | DB | ||
| ACPR( Supressão Harmónica) | -30 | DBc | ||
| Perda De Retorno De Entrada | 1.5:1 | 2.0:1 | ||
| Perda De Retorno Do Produto | 1.5:1 | 2.0:1 | ||
| Figura De Ruído (+25℃) | Sete | DB | ||
| PAE | Trinta | % | ||
| Impedância | Cinquenta | Ohm | ||
| Tensão | Vinte E Oito | V | ||
| MECHANICAL | ||
| PARÂMETRO | VREGIÃO | UNIT |
| Dimensões (comprimento X Largura X Altura) | 180 X 90 X 22 | Mm |
| Conectores RF (entrada / Saída) | SMA- KFD/ SMA- KFD | -- |
| Conector DC | DB15 | -- |
| Arrefecimento | Considere Dissipação De Calor Com O Sistema (não Fornecido) | |
| Montagem | φ3,5-4 Thru Hole | -- |
| Peso | ≤2 | Kg |
| ENVIRONMENTAL / PProteger | |||
| PARÂMETRO | MIN | MAX | UNIT |
| Temp De Funcionamento (Temp De Habitação) | -40 | +60 | °C |
| Intervalo De Humidade | 0-100 | % | |
| Temperatura De Desligamento Da Placa De Base PA | + 90 | °C | |
| Activar O Nível TTL | Habilitar A Entrada Deve Ser Drivable Do GPIO Do Controlador Externo | ||
| Potência Forward | Estado No Conector DB15 | ||
| Potência Refletida | Estado No Conector DB15 | ||
| Corrente De Entrada | Estado No Conector DB15 | ||
| Temperatura Do Dispositivo | Estado No Conector DB15 | ||
| INPUT/OUTPUT PINS | |||
| AMPLIFIER CONNECTOR TYPE: | DB15 | ||
| TRIAD CABLE PART NUMBER: | —— | ||
| PIN NUMBER | LABEL | DDescrição | |
| Um | Empresa VDD | +28Vcc E | |
| Dois | Empresa VDD | +28Vcc E | |
| Três | Empresa VDD | +28Vcc E | |
| Quatro | Empresa VDD | +28Vcc E | |
| Cinco | GND | Solo | |
| Seis | GND | Solo | |
| Sete | GND | Solo | |
| Oito | GND | Solo | |
| Nove | DGND | DGND | |
| Dez | NC | NC | |
| Onze | Ligado/Desligado | Amplificador Ativar: TTL "ALTO (Lógica 1) Amplificador Desativado: TTL "BAIXO" (Lógica 0) | |
| Doze | Potência Forward | DETECTOR DE POWER (0-3,3V) | |
| Treze | Potência Refletida | DETECTOR Refletido(0-3,3V) | |
| Catorze | Corrente De Entrada | Tensão Analógica Relativa A IDD@5A /V: IDD=0,14+5A*†V | |
| Quinze | Temperatura Do Dispositivo | Tensão Analógica Em Relação à Temperatura Do Módulo @10mv/℃: V=0.5+10mv*Ț℃ | |
