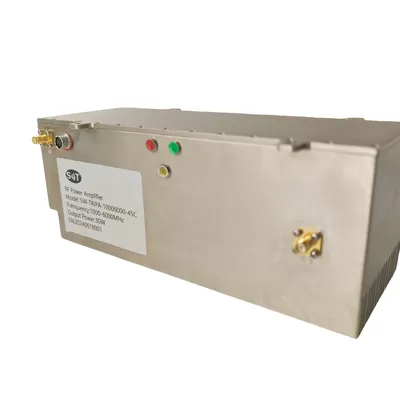

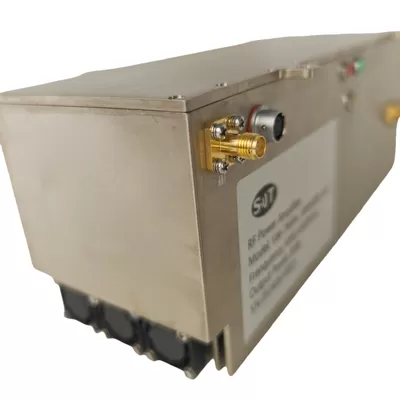

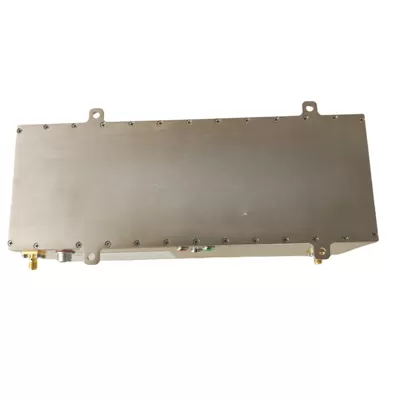

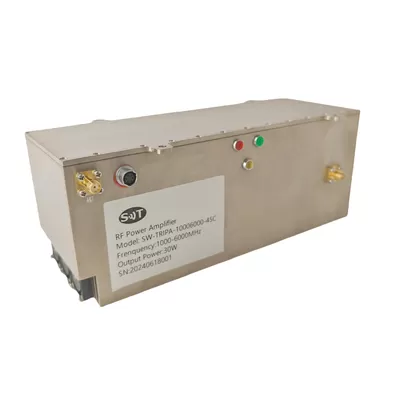

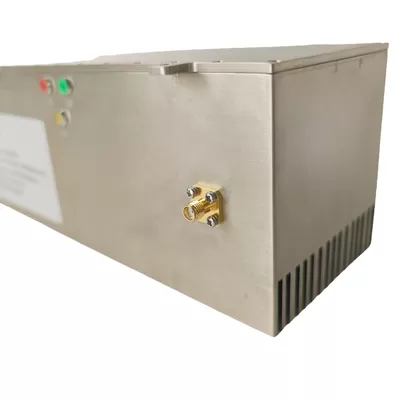

Alta Confiança E Estável Alta Eficiência 1-6GHz Tri-Band 30W RF Amplificador De Potência Para Sistemas De Radar E Comunicação Sem Fio
Descrição
O Amplificador De Potência RF De 1-6GHz 30W é Um Amplificador De Alta Potência De Banda Larga Adequado Para Várias Aplicações, Incluindo Comunicação Sem Fio, Sistemas De Radar, Guerra Eletrônica E Teste De Sinal. Este Amplificador Emprega Tecnologia De Design Avançada Para Garantir Alta Eficiência, Alto Ganho E Potência De Saída Estável.
Alta Eficiência: Utiliza Tecnologia De Amplificação De Potência Eficiente Para Garantir Alto Desempenho E Baixo Consumo De Energia.
Ganho Alto: Fornece Excelente Desempenho De Ganho Para Garantir A Amplificação De Sinal De Alta Qualidade.
Estabilidade: Oferece Excelente Estabilidade De Frequência E Temperatura, Adaptando-se A Vários Ambientes Complexos.
Robusto E Durável: Projetado Para Atender Aos Padrões De Grau Industrial, Garantindo Alta Confiabilidade E Durabilidade.
Comunicação Sem Fios: Melhora A Qualidade Da Transmissão De Sinal, Garantindo Uma Comunicação Estável E Confiável.
Sistemas De Radar: Melhora As Capacidades De Detecção De Sinal De Radar, Melhorando O Sistema&# 39;s Alcance De Detecção E Precisão.
Guerra Electrónica: Fornece Poderosos Recursos De Interferência De Sinal E Supressão Em Sistemas De Guerra Eletrônica.
Ensaio De Sinais: Usado Em Vários Sistemas De Teste De Sinal RF Para Garantir A Precisão E Confiabilidade Dos Resultados Do Teste.
Eficiente E Estável: Emprega Tecnologia Avançada De Amplificação Para Garantir Alta Eficiência E Estabilidade.
Cobertura De Frequência AmplaAbrange Uma Faixa De Frequência De 1-6GHz, Adequada Para Vários Cenários De Aplicação.
Integração FácilO Design Compacto Facilita A Integração Em Sistemas Existentes.
Alta Confiabilidade: Atende Aos Padrões Da Classe Industrial, Apropriado Para Vários Ambientes ásperos.
Especificação
Desempenho Típico Em +28VDC +25oC, E Em Um Sistema De 50Ω.
| RF / ELECTRICAL | ||||
| PARÂMETRO | MIN | TIPO. | MÁXIMO | UNIDADE |
| Frequência De Funcionamento Canal 1 | Mil Trezentos E Vinte | Mil Quatrocentos E Oitenta | MHz | |
| Frequência De Funcionamento Canal 2 | Dois Mil Cento E Setenta | Dois Mil Trezentos E Oitenta | MHz | |
| Frequência De Funcionamento Canal 3 | Quatro Mil Trezentos E Setenta | Quatro Mil Seiscentos E Trinta | MHz | |
| RF INPUT Channal 1& Amp; 2 | 0 | DBm | ||
| RF INPUT Channal 3 | -7 | DBm | ||
| P-1dB Potência De Saída (alta) | Quarenta E Cinco | DBm | ||
| Power Gain Channal 1& Amp; 2 | Quarenta E Cinco | DB | ||
| Channal De Ganho De Potência 3 | Cinquenta E Dois | DB | ||
| Potência (Baixa) | Trinta | DBm | ||
| Planeza Do Ganho De Potência (por Banda) | ±0.75 | DB | ||
| VSWR | Dois | |||
| Sinais Spurious | -60 | DBc | ||
| Sinais Harmônicos@ 40dBm | -60 | DBc | ||
| Tensão De Funcionamento | Dezoito | Vinte E Oito | Trinta E Seis | VDC |
| Impedância In-Out | Cinquenta | Oh, Oh | ||
| Eficiência @ Pout: 40 ~ 41 DBm | Trinta | % | ||
| Filtragem De Saídas | Filtro Mecânico (Triplexador) | |||
| Filtragem De Entrada | Entrada Espectral Não Está Limpa | |||
| MECÂNICA | ||
| PARÂMETRO | VREGIÃO | UNIT |
| Dimensões (L) X W X H) | Duzentos E Vinte E Oito×Cento E Treze×Oitenta E Nove Ponto Cinco | Mm |
| RF Conectores (Entrada) / Produção) | SMA-Feminino, 50 Ohms | -- |
| DC /Control Conector | 6 Pinos (MS27473E8B35P) | -- |
| Arrefecimento | Dissipação De Calor Com O Sistema De Arrefecimento | |
| Montagem | Três-Quatro Thru Buraco | -- |
| Peso | ≤Dois | Kg |
| Conector De Impressora Laser | PWR /RF Em /ANT | |
| Impressora Laser LED | ANT/PWR/AMP | |
| Caso | Alumínio (PEV) | |
| ENVIRONMENTAL / PProteger | |||
| PARÂMETRO | MIN | MAX | UNIT |
| Funcionamento Temp. (Habitação Temp.) | -Trinta | +Cinquenta E Cinco | °C |
| Umidade Intervalo | 0-95 | % | |
| Proteção Contra Tensão Reversa | Sim | ||
| Proteção Contra Desconexão Da Antena | Sim (Isolador Ou Acoplador) | ||
| Proteção Contra Sobreaquecimento | Sim (Fan & Dissipador De Calor & Amp; AMP Off + 80 ° C) | ||
| Protecção Actual | Troca Quente | ||
| Configurar A Interface | Porta Serial: RS485 (faixa, Pout (alto/baixo)) | ||
| Parâmetro Do Relatório | Modo BW, AMP (alto/baixo), VSWR, SySTime, Temp, PWR Detectar | ||
| Fonte De Alimentação Do Monitor | Sim (LED Vermelho & Amp; Porta Serial: RS485) | ||
| Detecção Da Potência De Saída Do Monitor | Sim (LED Verde (& Gt; 4watt)& Amp; RS485) | ||
| Monitor VSWR | Sim (LED Amarelo & RS485) | ||
| Choque Mecânico | 6g ,llms ,10 Vezes ,3 Eixo ,2 Direto | ||
| Frequência De Vibração | 5 A 2000 Hz ,15 Min .3g ,3 Eixo .2 Direto | ||
| Classe De Compartimento | IP67 | ||
| INPUT/OUTPUT PINS | ||
| AMPLIFIER CONNECTOR TYPE: | MS27473E8B35P | |
| TRIAD CABLE PART NUMBER: | -- | |
| PIN NUMBER | LABEL | DDescrição |
| Um | Empresa VDD | +28V |
| Dois | GND | GND |
| Três | NC | NC |
| Quatro | RS485A | Porta Serial: RS485 (faixa, Pout (alto/baixo)) |
| Cinco | RS485B | |
| Seis | GND | GND |
