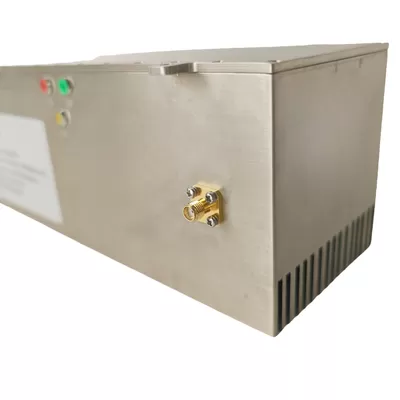

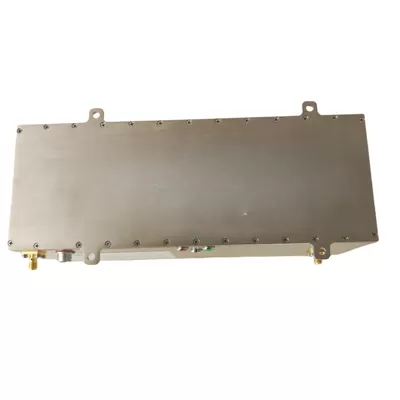

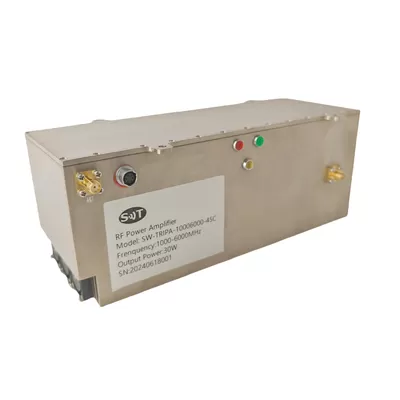

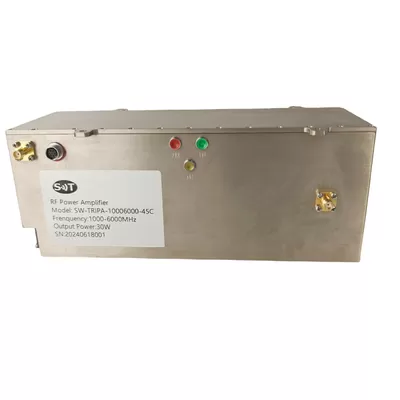

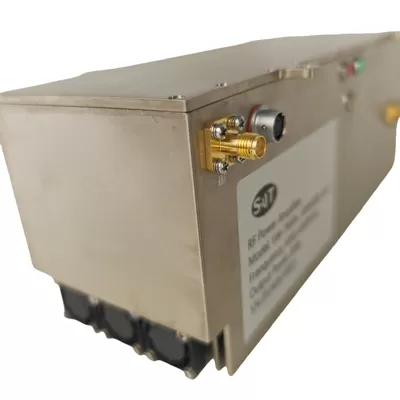

Amplificador De Potência Tri-Band 30W RF Da Eficiência Alta Alta Confiável E Estável 1-6GHz Para Sistemas De Radar
Descrição
O Amplificador De Potência RF De 1-6GHz 30W é Um Amplificador De Alta Potência De Banda Larga Adequado Para Várias Aplicações, Incluindo Comunicação Sem Fio, Sistemas De Radar, Guerra Eletrônica E Teste De Sinal. Este Amplificador Emprega Tecnologia De Design Avançada Para Garantir Alta Eficiência, Alto Ganho E Potência De Saída Estável.
Alta Eficiência: Utiliza Tecnologia De Amplificação De Potência Eficiente Para Garantir Alto Desempenho E Baixo Consumo De Energia.
Ganho Alto: Fornece Excelente Desempenho De Ganho Para Garantir A Amplificação De Sinal De Alta Qualidade.
Estabilidade: Oferece Excelente Estabilidade De Frequência E Temperatura, Adaptando-se A Vários Ambientes Complexos.
Robusto E Durável: Projetado Para Atender Aos Padrões De Grau Industrial, Garantindo Alta Confiabilidade E Durabilidade.
Comunicação Sem Fios: Melhora A Qualidade Da Transmissão De Sinal, Garantindo Uma Comunicação Estável E Confiável.
Sistemas De Radar: Melhora As Capacidades De Detecção De Sinal De Radar, Melhorando O Sistema&# 39;s Alcance De Detecção E Precisão.
Guerra Electrónica: Fornece Poderosos Recursos De Interferência De Sinal E Supressão Em Sistemas De Guerra Eletrônica.
Ensaio De Sinais: Usado Em Vários Sistemas De Teste De Sinal RF Para Garantir A Precisão E Confiabilidade Dos Resultados Do Teste.
Eficiente E Estável: Emprega Tecnologia Avançada De Amplificação Para Garantir Alta Eficiência E Estabilidade.
Cobertura De Frequência AmplaAbrange Uma Faixa De Frequência De 1-6GHz, Adequada Para Vários Cenários De Aplicação.
Integração FácilO Design Compacto Facilita A Integração Em Sistemas Existentes.
Alta Confiabilidade: Atende Aos Padrões Da Classe Industrial, Apropriado Para Vários Ambientes ásperos.
Especificação
Desempenho Típico Em +28VDC +25oC, E Em Um Sistema De 50Ω.
| RF / ELECTRICAL | ||||
| PARÂMETRO | MIN | TIPO. | MÁXIMO | UNIDADE |
| Frequência De Funcionamento Canal 1 | Mil Trezentos E Vinte | Mil Quatrocentos E Oitenta | MHz | |
| Frequência De Funcionamento Canal 2 | Dois Mil Cento E Setenta | Dois Mil Trezentos E Oitenta | MHz | |
| Frequência De Funcionamento Canal 3 | Quatro Mil Trezentos E Setenta | Quatro Mil Seiscentos E Trinta | MHz | |
| RF INPUT Channal 1& Amp; 2 | 0 | DBm | ||
| RF INPUT Channal 3 | -7 | DBm | ||
| P-1dB Potência De Saída (alta) | Quarenta E Cinco | DBm | ||
| Power Gain Channal 1& Amp; 2 | Quarenta E Cinco | DB | ||
| Channal De Ganho De Potência 3 | Cinquenta E Dois | DB | ||
| Potência (Baixa) | Trinta | DBm | ||
| Planeza Do Ganho De Potência (por Banda) | ±0.75 | DB | ||
| VSWR | Dois | |||
| Sinais Spurious | -60 | DBc | ||
| Sinais Harmônicos@ 40dBm | -60 | DBc | ||
| Tensão De Funcionamento | Dezoito | Vinte E Oito | Trinta E Seis | VDC |
| Impedância In-Out | Cinquenta | Oh, Oh | ||
| Eficiência @ Pout: 40 ~ 41 DBm | Trinta | % | ||
| Filtragem De Saídas | Filtro Mecânico (Triplexador) | |||
| Filtragem De Entrada | Entrada Espectral Não Está Limpa | |||
| MECÂNICA | ||
| PARÂMETRO | VREGIÃO | UNIT |
| Dimensões (L) X W X H) | Duzentos E Vinte E Oito×Cento E Treze×Oitenta E Nove Ponto Cinco | Mm |
| RF Conectores (Entrada) / Produção) | SMA-Feminino, 50 Ohms | -- |
| DC /Control Conector | 6 Pinos (MS27473E8B35P) | -- |
| Arrefecimento | Dissipação De Calor Com O Sistema De Arrefecimento | |
| Montagem | Três-Quatro Thru Buraco | -- |
| Peso | ≤Dois | Kg |
| Conector De Impressora Laser | PWR /RF Em /ANT | |
| Impressora Laser LED | ANT/PWR/AMP | |
| Caso | Alumínio (PEV) | |
| ENVIRONMENTAL / PProteger | |||
| PARÂMETRO | MIN | MAX | UNIT |
| Funcionamento Temp. (Habitação Temp.) | -Trinta | +Cinquenta E Cinco | °C |
| Umidade Intervalo | 0-95 | % | |
| Proteção Contra Tensão Reversa | Sim | ||
| Proteção Contra Desconexão Da Antena | Sim (Isolador Ou Acoplador) | ||
| Proteção Contra Sobreaquecimento | Sim (Fan & Dissipador De Calor & Amp; AMP Off + 80 ° C) | ||
| Protecção Actual | Troca Quente | ||
| Configurar A Interface | Porta Serial: RS485 (faixa, Pout (alto/baixo)) | ||
| Parâmetro Do Relatório | Modo BW, AMP (alto/baixo), VSWR, SySTime, Temp, PWR Detectar | ||
| Fonte De Alimentação Do Monitor | Sim (LED Vermelho & Amp; Porta Serial: RS485) | ||
| Detecção Da Potência De Saída Do Monitor | Sim (LED Verde (& Gt; 4watt)& Amp; RS485) | ||
| Monitor VSWR | Sim (LED Amarelo & RS485) | ||
| Choque Mecânico | 6g ,llms ,10 Vezes ,3 Eixo ,2 Direto | ||
| Frequência De Vibração | 5 A 2000 Hz ,15 Min .3g ,3 Eixo .2 Direto | ||
| Classe De Compartimento | IP67 | ||
| INPUT/OUTPUT PINS | ||
| AMPLIFIER CONNECTOR TYPE: | MS27473E8B35P | |
| TRIAD CABLE PART NUMBER: | -- | |
| PIN NUMBER | LABEL | DDescrição |
| Um | Empresa VDD | +28V |
| Dois | GND | GND |
| Três | NC | NC |
| Quatro | RS485A | Porta Serial: RS485 (faixa, Pout (alto/baixo)) |
| Cinco | RS485B | |
| Seis | GND | GND |
Нанкин Синьбао текнолоджи лтд...Основана в 2008 году, она & # 39; Компания специализируется на разработке, производстве и продаже активных, пассивных компонентов и подсистем радиочастотной микроволновой связи. Опираясь на академическую исследовательскую группу Нанкинского университета аэронавтики и астронавтики, наша компания создала инновационную команду исследований и разработок с докторскими и магистерскими талантами, которая постоянно привлекает талантливых специалистов в отрасли и выдающихся студентов из известных университетов и расширяет свою команду.
Наша компания имеет около 20 патентов на изобретения в таких областях, как активные и пассивные фазеры устройств, которые могут реконструировать антенны. Области применения охватывают такие военные области, как радиолокационная электронная война, аэрокосмическая и навигационная. В то же время он также широко используется в микроволновой связи, мобильной связи и других гражданских рыночных продуктах, охватывающих компоненты и антенны радиочастотных микроволновых устройств, в том числе высокомощные твердотельные микроволновые усилители мощности, низкошумные усилители приемопередатчика, верхние и нижние преобразователи частоты, источники частоты и так далее. Пассивные продукты включают микроволновые фильтры, дуплексные распределители мощности, соединители, синтезаторы мощности и так далее. Продукты антенны в основном основаны на различных высокопроизводительных растровых антеннах, охватывающих VHF, UHF, L - диапазон, S - диапазон, C - диапазон, X - диапазон, Ku - диапазон и так далее.
Наши; Компания расположена в красивой древней столице шести династий; Нанкин Юхуатай район большой промышленной базы данных. Для удовлетворения особых потребностей клиентов и более высоких требований к показателям, в дополнение к стандартным продуктам, мы также предоставляем клиентам индивидуальный подход к разработке продуктов, ориентированный на предоставление клиентам быстрых и качественных продуктов и услуг.
1.Наше преимущество
Опираясь на академические исследовательские группы известных университетов, компания создала инновационную исследовательскую группу с докторами и магистрами; S Степень талантов и постоянно поглощать выдающихся специалистов отрасли и выдающихся студентов известных университетов, чтобы укрепить строительство команды. Компания имеет около 20 патентов на микроволновое оборудование, схемы и антенны. Области применения включают радиолокацию, электронную войну, аэрокосмическую & НБСП;
2.О настройке
Мы можем настроить & # 39 в соответствии с требованиями наших клиентов; s Требования, просто скажите нам частоту, усиление, мощность.
3.О сроках поставки
Индивидуальные продукты обычно занимают 4 - 6 недель, и при наличии запасов их можно отправить в течение 1 - 2 недель.nbsp;
4.Как обеспечить качество
1）Контроль качества: строгая проверка соответствия сырья и производственных процессов стандартам.
2）Тестирование производительности: проведение функциональных и экологических испытаний для проверки выхода мощности и других ключевых показателей.
3）Гарантии и поддержка: Предоставление гарантийного срока и технической поддержки для решения проблем, возникающих в процессе использования.
4）Аудиторская проверка завода: регулярно проводятся внутренние и сторонние проверки качества.
5.Способ поставки
Если у вас есть собственный экспедитор, мы можем отправить его в назначенное вами экспедиторское агентство, и если нет, мы можем выбрать наиболее удобный способ доставки, такой как DHL, Fedex, воздушный или морской транспорт.
6.Способы оплаты
Аккредитивы, акцепты, платежные поручения, телеграфные переводы, денежные переводы Western Union, Moneygram, Paypal, Alipay, Bank.
