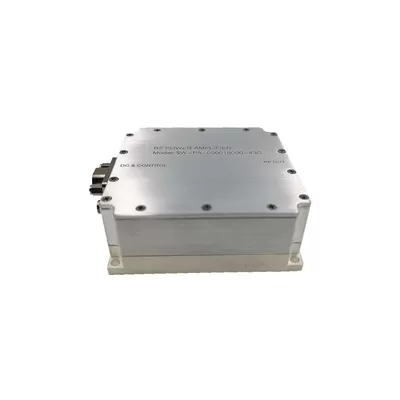

O Amplificador De Potência RF De 6000-18000 MHz 43dBm é Um Amplificador De Alta Potência Projetado Especificamente Para Esta Faixa De Frequência, Oferecendo Uma Potência De Saída De 43dBm. Tem Uma Ampla Gama De Aplicações, Desempenhando Um Papel Crucial Em Comunicação, Radar E Campos De Pesquisa Científica.
Principais Características:
Ampla Faixa De Frequência: O Amplificador é Adequado Para A Faixa De Frequência 6000-18000 MHz, Cobrindo Um Amplo Espectro De Microondas A Frequências De Onda Milimétricas.
Alta Potência De Saída: Com Uma Potência De Saída De 43dBm, é Adequado Para Aplicações Que Exigem Sinais De Alta Potência.
Amplificação E Processamento De Sinal: O Amplificador Fornece Capacidades De Amplificação E Processamento De Sinal, Garantindo Transmissão E Processamento Confiáveis De Sinal.
Aplicações Multi-domínio: Amplamente Utilizado Em Sistemas De Comunicação, Tecnologia De Radar E Pesquisa Científica, Apoiando Vários Requisitos De Aplicação.
Aplicações Principais:
Sistemas De Comunicação: Usado Para Melhorar Sinais De Comunicação Dentro Da Faixa De Frequência 6000-18000 MHz, Apoiando A Transferência De Dados De Alta Velocidade E Comunicação Confiável.
Tecnologia De Radar: Usado Em Sistemas De Radar Para Transmissão E Recepção De Sinais, Permitindo Detecção E Rastreamento De Alvos.
Pesquisa Científica: Usado Em Experimentos E Testes Em Laboratórios E Instituições De Pesquisa, Como Radioastronomia E Espectroscopia De Microondas.
No Geral, O Amplificador De Potência RF De 6000-18000 MHz 43dBm é Um Dispositivo Poderoso E Versátil, Fornecendo Recursos Confiáveis De Amplificação De Sinal E Processamento Para Uma Ampla Gama De Aplicações.
Especificação
Desempenho Típico Em +28VDC +25oC, E Em Um Sistema De 50Ω.
| RF / ELECTRICAL | ||||
| PARÂMETRO | MIN | TIPO. | MÁXIMO | UNIDADE |
| Frequência De Funcionamento | Seis Mil | Dezoito Mil | MHz | |
| Entrada RF | 0 | DBm | ||
| Potência P-sat | Quarenta | DBm | ||
| Ganho De Potência | Quarenta | DB | ||
| Planeza Do Ganho De Potência | ±2 | ±3 | DB | |
| Entrada VSWR | Um Ponto Cinco | Dois | ||
| Sinais Spurious | -60 | DBc | ||
| Sinais Harmônicos | -15 | DBc | ||
| Tensão De Funcionamento | Vinte E Oito | VDC | ||
| Impedância In-Out | Cinquenta | Ω | ||
| MECHANICAL | ||
| PARÂMETRO | VREGIÃO | UNIT |
| Dimensões (comprimento X Largura X Altura) | 62.6*60.6*24 | Mm |

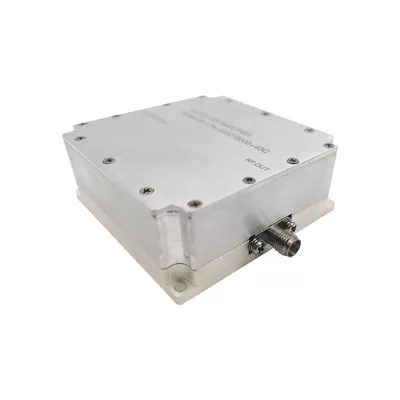

| Conectores RF (entrada / Saída) | SMA- KFD/ SMA- KFD | -- |

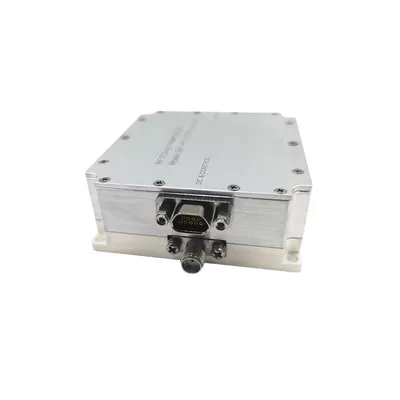

| Conector DC / Controle | J30J-15ZKP | -- |
| Arrefecimento | Considere Dissipação De Calor Com O Sistema | -- |
| Montagem | φ2,8-4 Furo Thru | -- |
| Peso | ≤1 | Kg |
| ENVIRONMENTAL / PProteger | |||
| PARÂMETRO | MIN | MAX | UNIT |
| Temp De Funcionamento (Temp De Habitação) | 0 | +50 | °C |
| Intervalo De Humidade | 0-100 | % | |
| Temperatura De Desligamento Da Placa De Base PA | + 85 | °C | |
| INPUT/OUTPUT PINS | |||
| AMPLIFIER CONNECTOR TYPE: | J30J-15ZKP | ||
| TRIAD CABLE PART NUMBER: | —— | ||
| PIN NUMBER | LABEL | DDescrição | |
| 1-3 | -VDC | +28V | |
| 4-6 | GND | Solo | |
| Sete | Amplificador Activar | Desativar: TTL "Baixo", Ativar: TTL "Alto" (Baixo: 0 ~ 0.5V, Alto: 2.5 ~ 5V) | |
| Oito | NC | NC | |
| Nove | NC | NC | |
Nanjing Shinewave Technology Co., Ltd..é criada no ano de 2008,e S uma empresa especializada na pesquisa e desenvolvimento, produção e vendas de RF microondas ativo, componentes passivos e subsistemas. Com base na equipe de pesquisa acadêmica da Universidade de Nanjing de Aeronáutica e Astronáutica, nossa empresa estabeleceu uma equipe inovadora de pesquisa e desenvolvimento com talentos de doutor e mestrado, e constantemente atrai talentos proeminentes na indústria e estudantes proeminentes de universidades famosas para expandir a equipe.
Nossa empresa tem cerca de 20 patentes de invenção autorizadas na antena reconfigurável ativa, passiva do comutador de fase do dispositivo, etc. Os campos de aplicação estão relacionados a contramedidas eletrônicas de radar, aeroespacial, navegação e outros campos militares. Ao mesmo tempo, também é amplamente utilizado em comunicação de microondas, comunicação móvel e outros produtos do mercado civil, cobrindo componentes e antenas de dispositivos de microondas RF, entre os quais, produtos ativos incluem amplificador de potência de microondas de estado sólido de alta potência, módulo transceptor de amplificador de baixo ruído, conversor de frequência para cima e para baixo, fonte de frequência, etc. Os produtos passivos incluem filtro de microondas, divisor de potência duplexador, acoplador, sintetizador de potência, etc. Os produtos de antena são baseados principalmente em várias antenas de chifre de alto ganho, que cobre VHF, UHF, L-banda, S-banda, C-banda, X-banda, Ku banda e assim por diante.
Nossa empresa está localizada na bela capital antiga de seis dinastias, em Nanjing Yuhuatai District Big Data Industrial Base. Para atender às necessidades especiais dos clientes e requisitos de índice mais elevados, além dos produtos padrão, também fornecemos aos clientes métodos de desenvolvimento de produtos personalizados, dedicados a fornecer aos clientes produtos e serviços rápidos e de alta qualidade.
1.As nossas vantagens
Contando com a equipe de pesquisa acadêmica de universidades famosas, a empresa estabeleceu uma equipe inovadora de pesquisa e desenvolvimento com doutorado e mestrado' s talentos de graduação, e continua a absorver excelentes talentos na indústria e estudantes proeminentes de universidades famosas para fortalecer a equipe. A empresa possui cerca de vinte patentes de invenção autorizadas em dispositivos de microondas, circuitos e antenas. O campo de aplicação envolve radar, contramedidas eletrônicas, aeroespacial e aviação.
2.Sobre a Personalização
Nós podemos personalizar de acordo com o cliente' s requisitos, basta dizer-nos a frequência, ganho, poder.
3.Sobre o Tempo de Entrega
Os produtos personalizados são normalmente 4-6 semanas, se em estoque 1-2 semanas podem ser enviados.
4.Como a qualidade é garantida
1）Controle de qualidade: Testando rigorosamente matérias-primas e o processo de produção para atender aos padrões.
2）Testes de desempenho: realização de testes ambientais e de funcionalidade para verificar a saída de potência e outras métricas-chave.
3）Garantia e suporte: Fornecer um período de garantia e suporte técnico para resolver problemas durante o uso.
4）Auditorias de fábrica: Realizando regularmente auditorias de qualidade internas e de terceiros.
5.Método de entrega
Se você tem seu próprio remetente de frete, nós podemos enviar para o seu remetente de frete designado, se não, nós podemos escolher a maneira mais conveniente de entrega, tais como DHL, Fedex, frete aéreo, frete marítimo.
6.Método de pagamento
L/C, D/A, D/P, T/T, Western union, Moneygram, Paypal, Alipay, Banco.
