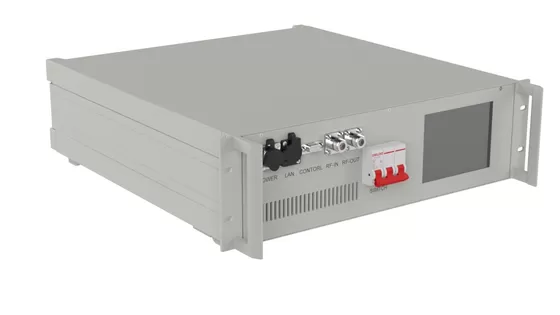

Amplificador De Alta Potência EMC 80-1000 MHz Psat 400 W Amplificador De Potência De Banda Larga
DDescrição
O Chassi é Projetado Para Aplicações Militares E Comerciais. As Mais Recentes Tecnologias De Dispositivos E Métodos De Design São Empregados Para Oferecer Alta Densidade De Potência, Eficiência E Linearidade Em Um Pacote Pequeno E Leve.
Especificação
Desempenho Típico Em 220V AC + 25oC, E Em Um Sistema De 50Ω.
| RF / ELECTRICAL | ||||
| PARÂMETRO | MIN | TIPO. | MÁXIMO | UNIDADE |
| Frequência De Funcionamento | Oitenta | Mil | MHz | |
| Entrada RF | 0 | Cinco | DBm | |
| Ganho De Potência | Cinquenta E Seis | DB | ||
| Potência De Saída P-1dB | Trezentos | W | ||
| Potência De Saída P-sat | Quatrocentos | W | ||
| Planeza Do Ganho De Potência | ±3.5 | DB | ||
| Impedância De Entrada/saída | Cinquenta | Oh, Oh | ||
| Sinais Spurious | -65 | DBc | ||
| Sinais Harmônicos | -15 | DBc | ||
| Faixa De Ajuste Do Ganho | Trinta E Um Ponto Cinco | |||
| Ajuste De Ganho Ste | Zero Ponto Cinco | |||
| Tensão De Funcionamento | Duzentos | Duzentos E Vinte | Duzentos E Quarenta | V AC |
| Fonte De Alimentação | Três Mil | W | ||
| Entrada VSWR | Dois | |||
| MECHANICAL | ||
| PARÂMETRO | VREGIÃO | UNIT |

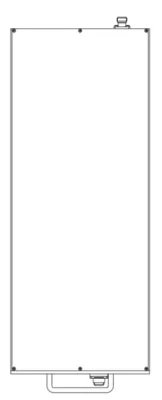

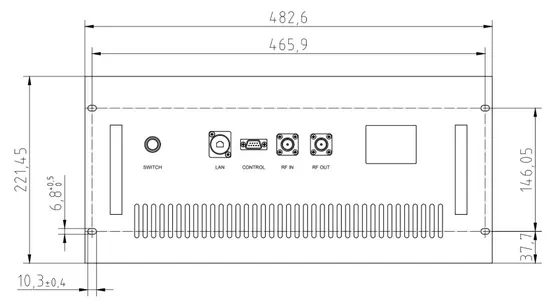

| Dimensões (L X P X A) | A Prateleira Padrão De 19 Polegadas é 5U Alta, 482*600*223 | Mm |
| Conectores RF (entrada / Saída) | N-K / N-K (N Fêmea) | -- |
| Conector De Controlo (Opção1) | DB9: Power On/power Off Control, Ganho De Controle; Os Parâmetros De Monitoramento Incluem Potência De Saída, Temperatura, Tensão De Alimentação E Corrente De Alimentação | -- |
| Conector De Controlo (Opção2) | RJ45: Controle Remoto E Monitoramento Podem Ser Realizados Através De LAN | |
| Arrefecimento | Sistema De Refrigeração Incorporado, Refrigeração Forçada Por Ar | -- |
| Peso | ≤40 | Kg |
| Conector CA | Interruptor De Ar Três Em Um | |
| ENVIRONMENTAL / PProteger | |||
| PARÂMETRO | MIN | MAX | UNIT |
| Temperatura Operacional. | -25 | +55 | °C |
| Habitação Temp. | -45 | +55 | °C |
| Amplificador Safeguard Temp. | +80 | °C | |
| Protecções | Com Proteção Sobre Temperatura, Entrada Sobre Proteção De Energia, Proteção Sobre Tensão, Proteção Sobre Corrente, Proteção Contra Incompatibilidade De Saída | ||
| INPUT/OUTPUT Painel& Nbsp; Conector | |||
| AMPLIFIER CONNECTOR TYPE: | —— | ||
| TRIAD CABLE PART NUMBER: | —— | ||
| NUMBER | Tipo De Interface | DDescrição | |
| X1 | N-FK | RF IN | |
| X2 | N-FK | Saída RF | |
| X3 | Ecrã LCD | Interface De Interacção Humano-computador | |
| X4 | Interruptor De Ar Três Em Um | CA/220V/50Hz | |
| X5 | RJ45 | LAN | |
| X6 | DB9 | Interface De Controlo | |
| X7 | N-FK | Porta De Engate Dianteiro | |
| X8 | N-FK | Porta De Engate Reverso | |
| Definição Do Conector | ||
| AMPLIFIER CONNECTOR TYPE: | DB9 | |
| TRIAD CABLE PART NUMBER: | —— | |
| NUMBER | Definição | DDescrição |
| Um | Activar PA | TTL Hi = Ativar, TTL Lo = Desativar Ou Sem Conexão |
| Dois | Monitorização Da Potência De Saída | Detecção De Potência De Saída (TTL Hi= Normal& Nbsp;, TTL Lo = FAult& Nbsp;) |
| Três | Monitorização Da Temperatura | Alarme De Monitoramento De Temperatura (TTL Hi=& Nbsp;Normal& Nbsp;, TTL Lo = FAult& Nbsp;) |
| Quatro | Monitorização Da Tensão | Alarme De Monitoramento De Tensão (TTL Hi=& Nbsp;Normal& Nbsp;, TTL Lo = FAult& Nbsp;) |
| Cinco | Monitorização Actual | Alarme De Monitoramento Atual (TTL Hi=& Nbsp;Normal& Nbsp;, TTL Lo = FAult& Nbsp;) |
| Seis | RXD | Interface De Barramento Serial RS232, Ajuste De Ganho PA |
| Sete | TXD | |
| Oito | GND | |
| Nove | NC | NC |
