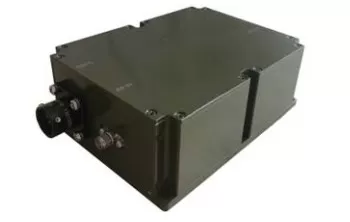

3-18 GHz Psat 42dB Amplificador De Potência RF De Banda Larga Amplificador De Alta Potência Para Aplicações De Medição E Teste
Descrição
Faixa De Frequência: Este Amplificador De Potência é Projetado Para Amplificar Sinais Na Faixa De Frequência De Banda Larga De 3 A 18 GHz, Cobrindo Um Amplo Espectro De Aplicações De RF.
Gravar 42dB: Com Um Psat (potência De Saída Saturada) De 42dB, Este Amplificador Oferece Alta Potência De Saída E Capacidade De Amplificação De Sinal.
Desenho De Banda Larga: Ele é Projetado Para Aplicações De Banda Larga, Amplificando Efetivamente Sinais Em Várias Faixas De Frequência, Proporcionando Flexibilidade No Uso E Nas Opções De Aplicação.
AplicaçõesApropriado Para Vários Sistemas De RF Que Exigem Amplificação De Sinal Dentro Da Faixa De Frequência De 3-18 GHz, Incluindo Radar, Comunicações, Medição E Aplicações De Teste.
Estabilidade E Fiabilidade: Projetado Para Estabilidade E Confiabilidade, Tornando-o Adequado Para Operação Estável A Longo Prazo E Uso Em Ambientes Exigentes.
Especificação
Especificações Sujeitas A Alterações Sem Aviso Prévio. Desempenho Típico Em +28VDC +25℃, E Em Um Sistema De 50Ω.
| ELECTRICAL SPECIFICATIONS@25℃ | ||||
| PARÂMETRO | MIN | TÍPICO | MÁXIMO | UNIDADE |
| Faixa De Frequência | Três | Dezoito | GHz | |
| Pout De Ganho De Potência = 42dBm | Quarenta E Dois | DB | ||
| Planeza Do Ganho De Potência | ±5 | DB | ||
| Potência De Saída (Psat) | Quarenta E Dois | Watt | ||
| Figura De Ruído | DBm | |||
| IP3 | DBm | |||
| Spurious | -60 | DBc | ||
| Harmonias | -10 | DBc | ||
| Entrada VSWR | 2:1 | Razão | ||
| Saída VSWR | 2:1 | Razão | ||
| Fonte De Alimentação | +28 | Volt | ||
| Corrente | Dois | A | ||
Nota:
1. Proteção Sobre Temperatura; Proteção Contra Sobretensão; Proteção Sobre Corrente;
2. Ar Forçado Resfriamento.
| RATAÇÕES AMBIENTAIS | ||||
| PARÂMETRO | MIN | TÍPICO | MÁXIMO | UNIDADE |
| Potência Máxima De Entrada | -5 | 0 | +5 | DBm |
| Temperatura De Funcionamento | 0 | +40 | ℃ | |
| Temperatura Não Operacional | -40 | +85 | ℃ | |
| Humidade Relativa (sem Condensação) | Noventa E Cinco | % | ||
| Altitude (MIL-STD-810F) | Dez Mil | Trinta Mil | Pés | |
| Choque / Vibração (MIL-STD-810F) | Airbone | |||
| ESPECIFICAÇÕES MECÂNICAS | |||
| PARÂMETRO | VALOR | LIMITES | UNIDADE |
| Dimensões | 200*140*35 | MÁXIMO | Milímetro |
| Peso | Quatro | MÁXIMO | Kg |
| Entrada De Conectores RF | SMA-F | ||
| Saída Dos Conectores RF | SMA-F | ||
| Conectores De Interface DC | J30J-9ZK | ||
| Impedância | Cinquenta | Ohms | |
