коаксиальный стационарный аттенюатор DC - 18 ГГц TNC SMA N
Место происхождения: Китай
Торговая марка: SWT
Номер модели：SW - TS5G - A
Цена：
Описание продукта

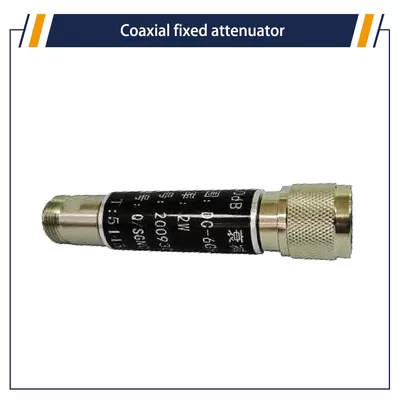

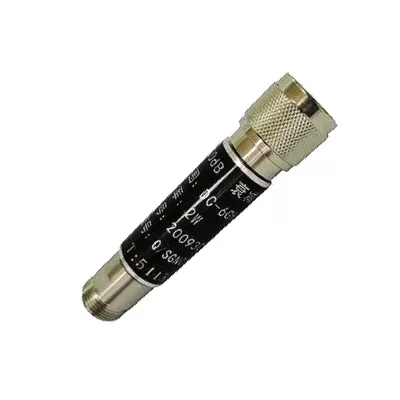

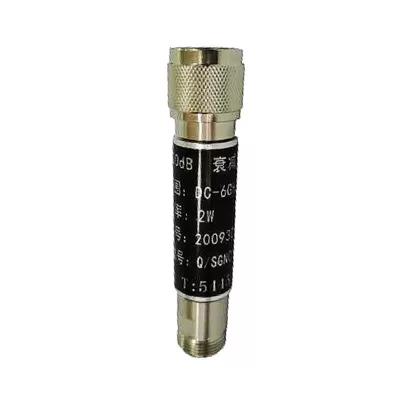

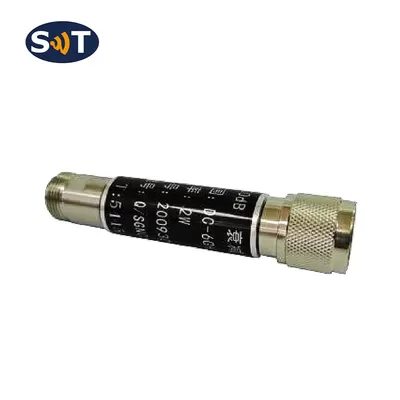

5 Вт коаксиальный стационарный аттенюатор DC - 18 ГГц разъем N, TNC, SMA
ДПримечания
Коаксиальный стационарный аттенюатор подходит для любого случая, когда необходимо снизить уровень мощности или соответствие цепи, может количественно поглощать энергию в линии передачи, расширять диапазон мощности, контролировать уровень мощности, может быть оснащен небольшим измерителем мощности, комплексным тестером или анализатором спектра для точного измерения мощности или спектра различных радиочастотных микроволновых передатчиков.
TS5G& Amp; НБСП; Серия& Amp; НБСП; Коаксиальный стационарный аттенюатор имеет среднюю мощность 5 Вт и частотный диапазон DC - 18 ГГц. Он имеет следующие характеристики: ширина рабочей полосы частот, низкий коэффициент стоячей волны, плоское значение затухания, сильная антиимпульсная и ожоговая способность.
Механические спецификации
Корпус соединителя & НБСП; | & Amp; NBSP & АМП; НБСП;& Amp; НБСП; Медное никелирование |
Внутренний положительный проводник | & Amp; NBSP & АМП; НБСП;Золотое латунное покрытие |
катодный проводник | & Amp; NBSP & АМП; НБСП;Бериллиевая бронза |
Цинь | & Amp; NBSP & АМП; НБСП;Корпус из алюминиевого сплава |
Диапазон температур | & Amp; NBSP & АМП; НБСП - От 55°C до + 125°C |
Размер | & Amp; NBSP & АМП; НБСП; 20×77 мм |
Вес | & Amp; NBSP & АМП; НБСП; 80 г |
Электрические свойства:
| Тип | Частота (ГГц) | Значения затухания и точность (dB) | отношение стоячей волны к максимальному напряжению | ||||
| 1 - 9 | Десять. | Двадцать. | Тридцать. | Сорок. | |||
| TS5G - XX - 8 - A | DC - 8 | ±0,5 | ±0,4 | ±0,4 | ±0,5 | ±0,6 | 1.30 |
| TS5G - XX - 12.4 - A | DC - 12.4 | ± 0,7 | ± 0,7 | ± 0,7 | ± 0,7 | ± 0,75 | 1.35 |
| TS5G - XX - 18 - A | DC - 18 | - 0,6 / + 1.2 | ±1,0 | ±1,2 | ±1,2 | ±1,2 | 1.40 |
Примечание: ХХ означает затухание
Номинальное сопротивление: 50 Ом
Средняя мощность: 5W соответствует температуре окружающей среды 25°C, и мощность линейно увеличивается, когда температура поднимается до 125°C; NBSP & АМП; NBSP & АМП; NBSP & АМП; NBSP & АМП; NBSP & АМП; NBSP & АМП; NBSP & АМП; NBSP & АМП; NBSP & АМП; NBSP & АМП; NBSP & АМП; NBSP & АМП; NBSP & АМП; NBSP & АМП; НБСП; Снижение до 0,5 Вт
Пиковая мощность: 0,5 кВт (5 мкс & Amp; НБСП;Ширина импульса, цикл нагрузки 1%)
Форма разъема: & Amp; НБСП;N, TNC, SMA
Подробная информация о товаре
Средняя мощность:
5 Вт
Пиковая мощность:
0,5 кВт
Частота:
DC - 18 ГГц
Разъем:
СМА
Номинальное сопротивление Мощность:
Пятьдесят.
Полость:
Ал.
Допуски на размеры:
±5%
Упаковка:
Стандартная упаковка
Условия оплаты и доставки
Минимальный объем заказа
1 шт.
Детали упаковки
Стандартная упаковка
Срок поставки
5-8 рабочих дней
Условия оплаты
Аккредитив, документарный аккредитив, документарный платеж, банковский перевод, Western Union, MoneyGram
Способность к поставкам
100 штук в месяц
