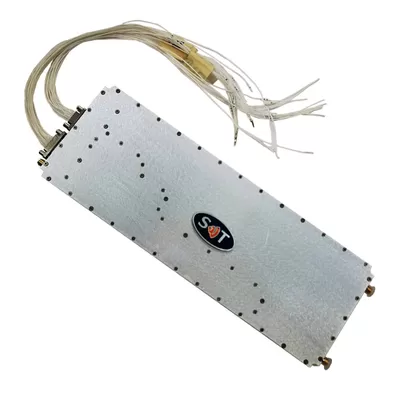

Индивидуальный и надежный усилитель мощности UHF 900 - 928 МГц PSat 43 дБм для телекоммуникаций
ДПримечания
Усилитель мощности UHF работает в частотном диапазоне 900 - 928 МГц и обеспечивает выходную мощность насыщения 43 дБм (PSat). Ниже приводится подробная информация:
Частотный диапазон:& Amp; НБСП; 900 - 928 МГц
Выходная мощность насыщения:& Amp; НБСП; 43 дБм (около 20 Вт)
Эффективность:& Amp; НБСП; Цель - обеспечить максимальную эффективность преобразования мощности.
Линейные:& Amp; НБСП; Поддерживайте высокую линейность и достигайте усиления сигнала без искажений.
Надежный дизайн:& Amp; НБСП; Поддерживает суровые условия окружающей среды и подходит для использования в помещении и на открытом воздухе.
Механизм охлаждения:& Amp; НБСП; Оснащена высокоэффективной системой охлаждения для обеспечения стабильной работы в течение длительного времени.
Компактный размер:& Amp; НБСП; Благодаря своей компактной форме, дизайн легко интегрируется в различные системы.
Телекоммуникации:& Amp; НБСП; Идеально подходит для улучшения сигналов в системах беспроводной связи.
Радио:& Amp; НБСП; Применяется для радио - и телевещания.
Военные:& Amp; НБСП; Может использоваться в военных средствах связи и помехах.
Бизнес:& Amp; НБСП; Подходит для коммерческих приложений, требующих надежного UHF - усиления.
Промышленность:& Amp; НБСП; Мониторинг процессов в промышленных радиочастотных системах.
Входная мощность:& Amp; НБСП; Обычно он предназначен для принятия стандартного входного уровня мощности, совместимого с большинством радиочастотных систем.
Усиление:& Amp; НБСП; Высокое усиление, эффективное усиление сигнала низкого уровня.
Сопротивление:& Amp; НБСП; Стандартное сопротивление ввода / вывода 50 Ом, совместимое с другими радиочастотными компонентами.
Коэффициент шума:& Amp; НБСП; Низкий коэффициент шума минимизирует деградацию сигнала.
VSWR (отношение стоячей волны напряжения):& Amp; НБСП; Оптимизированы для минимального отражения сигнала и передачи максимальной мощности.
Источник питания:& Amp; НБСП; Обычно требуется источник постоянного тока с определенным номинальным напряжением и током.
Усилитель мощности UHF на частоте 900 - 928 МГц PSat 43 дБм представляет собой высокопроизводительный многофункциональный компонент, предназначенный для различных потребностей в усилении RF. Его прочная структура, эффективность и надежность делают его важным компонентом различных систем связи и вещания, обеспечивая повышение интенсивности и качества сигнала в пределах его рабочей полосы пропускания.
Нормы
Если спецификации будут изменены, не сообщайте об этом дополнительно. Типичная производительность в системах + 28VDC + 25oC и 50 Ом.
| РЧ / Электричество | ||||
| Параметры | МИН | Тип. | Макс. | Единицы измерения |
| Частота работы | 900 | 914 год | 928 год | МГц |
| Ввод радиочастот | - 2. | ДБм | ||
| Выход мощности Psat | 43. | ДБм | ||
| Усиление | Сорок пять. | ДБ | ||
| плоскость усиления мощности | Три. | ДБ | ||
| Input VSWR | 1.5. | |||
| Рабочее напряжение | 28. | ВДК | ||
| Ложный сигнал | - 60. | ДБc | ||
| гармонический сигнал | - 20. | ДБc | ||
| Время переключения | 1.0 | 2.0 | Мы... | |
| ММашины | ||
| ППараметры | V.Регион | УНИТ |
| Размер (длина X ширина X высота) | 240 X 180x30 | Мм |
| Радиочастотный разъем (вход / выход) | СМА - КФД | - Да. |
| Соединитель постоянного тока | J30J - 21 | - Да. |
| Контроллер | J30J - 15 | |
| Охлаждение | Проводимость по подложке - необязательный радиатор | - Да. |
| Монтаж | 3 - 8 Прорывные отверстия | - Да. |
| Вес | 3 | Килограммы |
| ЕОкружающая среда / ПЗащита | |||
| ППараметры | МВ | МАКС | УНИТ |
| Рабочая температура (температура корпуса) | - 40 | + 55 | °C |
| Диапазон влажности | 0 - 100 | В процентах | |
| Ввод максимальной радиочастоты | + 5 | ДБм | |
| Температура отсечки PA | + 85 | °C | |
| I. СОДЕРЖАНИЕНПУТ/ ОЭкспорт ПИНС | |||
| А.Усилитель ССоединитель ТТипА. | J30J - 15 | ||
| ТРиад СМожно ПИскусство ННомерА. | - Да. | ||
| ПВ ННомер | ЛАбель. | ДПримечания | |
| Один. | Логика TTL | Активация усилителя (5V) / отключение (0V) | |
| Два. | Логическое заземление TTL | Не применимо | |
| Три. | Прямой контроль мощности | аналоговое напряжение по отношению к положительной мощности От 0 до 3,3 вольт | |
| Четыре. | Мониторинг отраженной мощности | аналоговое напряжение относительно обратной мощности От 0V до 3.3V | |
| Пять. | Контроль температуры | 0 ~ + 3,3 вольт | |
| Шесть. | Сигнализация температуры | Если температура превышает 100°C, выключите усилитель мощности и подайте сигнал тревоги (этот вывод 3,3 В), в противном случае этот вывод должен поддерживать низкий уровень (0 В) | |
| Семь. | Мониторинг тока | Потребление тока соответствует 0 - 3,3 В | |
| Восемь. | Предупреждение VSWR | Отключите усилитель мощности при высокой VSWR (отражающая мощность & Gt; 40 дБм). В то же время на этом выводке (3.3V) подается сигнал тревоги, иначе этот вывод должен поддерживать низкий уровень (0V) | |
| 9 - 15 гг. | НС | ||
| Источник постоянного токаИНС | |||
| А.Усилитель ССоединитель ТТипА. | J30J - 21 | ||
| ТРиад СМожно ПИскусство ННомерА. | - Да. | ||
| ПВ ННомер | ЛАбель. | ДПримечания | |
| 1 - 10 | - ВДК | + 28 В | |
| 11 - 21 | ВНД | Земля | |
Нанкин Синьбао текнолоджи лтд...Основана в 2008 году, она & # 39; Компания специализируется на разработке, производстве и продаже активных, пассивных компонентов и подсистем радиочастотной микроволновой связи. Опираясь на академическую исследовательскую группу Нанкинского университета аэронавтики и астронавтики, наша компания создала инновационную команду исследований и разработок с докторскими и магистерскими талантами, которая постоянно привлекает талантливых специалистов в отрасли и выдающихся студентов из известных университетов и расширяет свою команду.
Наша компания имеет около 20 патентов на изобретения в таких областях, как активные и пассивные фазеры устройств, которые могут реконструировать антенны. Области применения охватывают такие военные области, как радиолокационная электронная война, аэрокосмическая и навигационная. В то же время он также широко используется в микроволновой связи, мобильной связи и других гражданских рыночных продуктах, охватывающих компоненты и антенны радиочастотных микроволновых устройств, в том числе высокомощные твердотельные микроволновые усилители мощности, низкошумные усилители приемопередатчика, верхние и нижние преобразователи частоты, источники частоты и так далее. Пассивные продукты включают микроволновые фильтры, дуплексные распределители мощности, соединители, синтезаторы мощности и так далее. Продукты антенны в основном основаны на различных высокопроизводительных растровых антеннах, охватывающих VHF, UHF, L - диапазон, S - диапазон, C - диапазон, X - диапазон, Ku - диапазон и так далее.
Наши; Компания расположена в красивой древней столице шести династий; Нанкин Юхуатай район большой промышленной базы данных. Для удовлетворения особых потребностей клиентов и более высоких требований к показателям, в дополнение к стандартным продуктам, мы также предоставляем клиентам индивидуальный подход к разработке продуктов, ориентированный на предоставление клиентам быстрых и качественных продуктов и услуг.
1.Наше преимущество
Опираясь на академические исследовательские группы известных университетов, компания создала инновационную исследовательскую группу с докторами и магистрами; S Степень талантов и постоянно поглощать выдающихся специалистов отрасли и выдающихся студентов известных университетов, чтобы укрепить строительство команды. Компания имеет около 20 патентов на микроволновое оборудование, схемы и антенны. Области применения включают радиолокацию, электронную войну, аэрокосмическую & НБСП;
2.О настройке
Мы можем настроить & # 39 в соответствии с требованиями наших клиентов; s Требования, просто скажите нам частоту, усиление, мощность.
3.О сроках поставки
Индивидуальные продукты обычно занимают 4 - 6 недель, и при наличии запасов их можно отправить в течение 1 - 2 недель.nbsp;
4.Как обеспечить качество
1）Контроль качества: строгая проверка соответствия сырья и производственных процессов стандартам.
2）Тестирование производительности: проведение функциональных и экологических испытаний для проверки выхода мощности и других ключевых показателей.
3）Гарантии и поддержка: Предоставление гарантийного срока и технической поддержки для решения проблем, возникающих в процессе использования.
4）Аудиторская проверка завода: регулярно проводятся внутренние и сторонние проверки качества.
5.Способ поставки
Если у вас есть собственный экспедитор, мы можем отправить его в назначенное вами экспедиторское агентство, и если нет, мы можем выбрать наиболее удобный способ доставки, такой как DHL, Fedex, воздушный или морской транспорт.
6.Способы оплаты
Аккредитивы, акцепты, платежные поручения, телеграфные переводы, денежные переводы Western Union, Moneygram, Paypal, Alipay, Bank.
