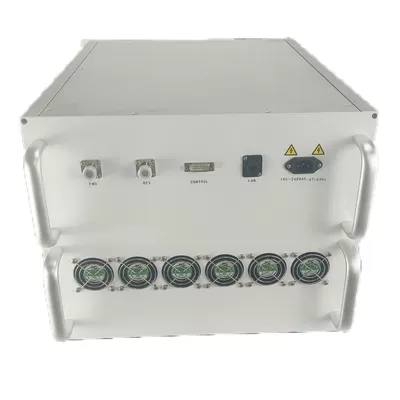

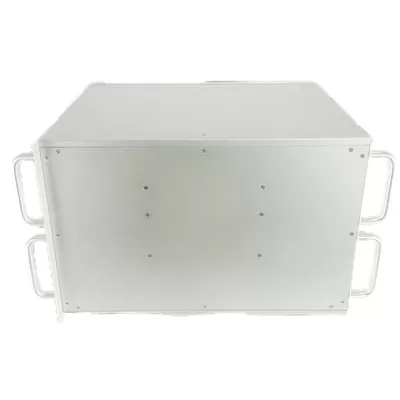

Высокая надежность 495 - 505 МГц импульсный 5kw радиочастотный усилитель мощности обеспечивает эффективное преобразование мощности
Примечания
Радиочастотный усилитель мощности Pulse 5KW 495 - 505 МГц представляет собой высокопроизводительный радиочастотный усилитель мощности, предназначенный для обеспечения мощного и стабильного выхода мощности в диапазоне частот 495 - 505 МГц. Этот усилитель способен выводить мощность до 5 кВт в импульсном режиме и подходит для различных требовательных применений, таких как радиолокационные системы, электронные войны, системы связи и другие сценарии, требующие высокомощных радиочастотных сигналов.
Основные особенности:
Выход высокой мощности:& Amp; НБСП; Импульсная мощность до 5 кВт в диапазоне частот 495 - 505 МГц.
Широкополосная связь:& Amp; НБСП; Применяется в широком диапазоне частот 495 - 505 МГц.
Эффективность:& Amp; НБСП; Использование передовых технологий усиления мощности для обеспечения эффективного преобразования мощности и снижения потерь энергии.
Стабильность и надежность:& Amp; НБСП; Предназначен для долгосрочной эксплуатационной стабильности и высокой надежности, что делает его пригодным для суровых условий.
Механизмы защиты:& Amp; НБСП; Встроенная защита от перегрева, перенапряжения и перенапряжения обеспечивает безопасную работу.
Компактный дизайн:& Amp; НБСП; Малый размер, легкий вес, легко интегрируется и устанавливается.
Применение:
Радиолокационная система:& Amp; НБСП; Предоставляет мощные импульсные сигналы для поддержки функций обнаружения и отслеживания радаров.
Электронная война:& Amp; НБСП; Обеспечивает поддержку высокой мощности в области радиоэлектронной борьбы и подавления сигналов.
Системы связи:& Amp; НБСП; Расширение охвата и повышение качества сигналов связи.
Тесты EMC:& Amp; НБСП; Для тестирования и проверки электромагнитной совместимости.
Резюме:& Amp; НБСП; Радиочастотный усилитель мощности Pulse 5KW 495 - 505 МГц представляет собой многофункциональный радиочастотный усилитель мощности, сочетающий в себе высокую мощность, высокую эффективность и надежность. Он идеально подходит для различных областей, таких как радиолокация, электронная война, связь и испытания EMC. Его передовые механизмы проектирования и защиты обеспечивают долгосрочную стабильную работу, что делает его идеальным выбором для приложений с высоким спросом.
Нормы
Типичный Спектакль В 220 вольт Обмен + 25°C, А В А. 50О С Система.
| Радиочастотная / электрическая связь | ||||
| Параметры | МИН | Тип. | Макс. | Единицы измерения |
| Частота работы | 495. | 505. | МГц | |
| Ввод радиочастот | 0 | Пять. | ДБм | |
| Коэффициент усиления мощности | 67. | ДБ | ||
| Выходная мощность P - Sat | Шестьдесят. | 67. | ДБм | |
| плоскость усиления малых сигналов | ±1 | ДБ | ||
| плоскость усиления мощности | ±1 | ДБ | ||
| Сопротивление ввода / вывода | Пятьдесят. | О, о, о | ||
| Ложный сигнал | - 60. | ДБc | ||
| гармонический сигнал | - 20. | ДБc | ||
| Шаги управления усилением | 0,5 | ДБ | ||
| Ширина импульса | Пять. | Двадцать пять. | Мы... | |
| Период повторения | Десять. | Пятьсот. | Герц | |
| Время подъема / спада | Сто. | НС | ||
| коэффициент фазового дрейфа | 0,5 | Знаешь что? Я не знаю.°C | ||
| коэффициент дрейфа усиления | 1.5. | К | ||
| Изменение выходной фазы от минимальной до максимальной мощности | ±10 | ±15 | Ты... | |
| Режим запуска | Внешний триггер | |||
| Рабочее напряжение | Двести. | 220. | 260. | переменный ток V |
| Энергоснабжение | Тысяча. | В | ||
| отношение стоячей волны входного / выходного напряжения | Два. | |||
| ММашины | ||
| ППараметры | V.Регион | УНИТ |
| Размер (Широкий X Д X Н | Стандарты Она 19 дюймов.LF - это 8U. Высокий, 482 * 550 * 356 | Мм |
| Радиочастотный соединитель (Ввод / вывод) | Тип N - K / 1 - 5 / 8 (Женщины) | - Да. |
Контроллер (Вариант 1) | ДБ15А. Контроль включения / отключения; Контроль усиления; Контроль ПараметрыТэрс. Включая экспорт Мощность, температура Удаленный Контроль А МонетОринг может Да. Путем реализации РС232 |
- Да. |
| Подключатель управления (вариант 2) | RJ45А. Удаленный Контроль А Мониторинг может Да. Путем реализации ЛВС локальная вычислительная сеть | |
| Охлаждение | Встроенная система охлаждения, Принудительный воздух Охлаждение | - Да. |
| Вес | Пятьдесят. | Килограммы |
| ЕОкружающая среда / ПЗащита | |||
| ППараметры | МВ | МАКС | УНИТ |
| Операция Временные работники. | - 25. | + 55 | °C |
| Влажность Сфера охвата | 0 - 90 | В процентах | |
| Технология защиты усилителейМП | + 80 | °C | |
| Меры защиты | С защитой от перегрева, защитой от избыточной мощности, Экспорт& Amp; НБСП; Защита от несовместимости VSWR 4: 1 | ||
| I. СОДЕРЖАНИЕНПУТ/О& Quot; UTPUT & Quot; НБСП;Панельный разъем | ||
| А.Усилитель С& ОННЕКТОР; НБСП;ТТипА. | - Да. | |
| ТРиад СМожно ПИскусство ННомерА. | - Да. | |
| ННомер | Тип интерфейса | ДПримечания |
| Х1 | N - FK | РЧ В |
| Х2 | Тип 1 - 5 / 8 | РЧ Уходи! |
| Х3 | ЖК жидкокристаллический монитор Монитор | Человек - машина Взаимодействие Интерфейс |
| Х4 | Переключатель | Переменный ток / 220 В / 50 Гц |
| Х5 | RJ45 | ЛВС локальная вычислительная сеть |
| Х6 | ДБ15 | Контроль Интерфейс |
| Х7 | N - FK | Прямая муфта Порт |
| Х8 | N - FK | Инверсия Муфта Порт |
| Соединитель Определения | ||
| А.Усилитель С& ОННЕКТОР; НБСП;ТТипА. | ДБ15 | |
| ТРиад СМожно ПИскусство ННомерА. | - Да. | |
| ННомер | Определения | ДПримечания |
| Один. | ПА Включить | ТТЛ Привет = Включено, TTL Ло * ДИзабель Или Нет! Подключение |
| Два. | Экспорт Электричество& Amp; НБСП; Контроль | Экспорт Электричество Обнаружение (выходное аналоговое напряжение)г) |
| Три. | Инверсия Электричество& Amp; НБСП; Контроль | Инверсия Электричество Обнаружение (моделирование выхода;Напряжение) |
| Четыре. | Временные рабочие Контроль | Временные рабочие Контроль Тревога (Выходное аналоговое напряжение) |
| Пять. | ВНД | ВНД |
| Шесть. | РХД |
RS232 Последовательность Автобус Интерфейс (ТТЛ) |
| Семь. | TXD | |
| Восемь. | ВНД | |
| 9 - 15 гг. | НС | НС |
| Часть Список | ||
| ННомер | Имя | ДПримечания |
| Один. | Переменный ток 220 вольт Электричество Кабель | Переменный ток 220 вольт Электричество Кабель |
| Два. | РЧ Выходной кабель | Типы 1 - 5 / 8 ДИН Кабель |
| Три. | ЛВС локальная вычислительная сеть Кабель | ЛВС локальная вычислительная сеть Кабель |
| Четыре. | Подключатель DB15 | Контроль Интерфейс |
| Пять. | Сертификат Принадлежность& Amp; НБСП; Согласованность | Сертификат Согласованность |
| Шесть. | Испытания Доклады | Испытания Доклады |
