Высокий коэффициент усиления 0,05 ~ 0,5 ГГц Psat 40 DBm Усилитель мощности радиочастоты для повышения интенсивности сигнала в различных системах связи
Примечания

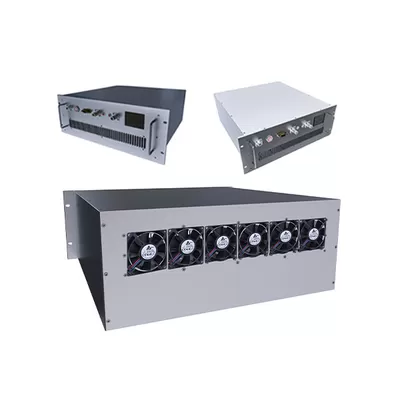

Радиочастотный усилитель мощности 0,05 - 0,5 ГГц Psat 40 DBm представляет собой многофункциональный высокопроизводительный усилитель, предназначенный для низкочастотных широкополосных приложений. Этот усилитель идеально подходит для систем связи, испытаний и измерений, усиления сигнала и различных других радиочастотных приложений, требующих мощного выхода мощности и отличной линейности.
Широкий диапазонРаботает в диапазоне частот от 50 МГц до 500 МГц для различных низкочастотных приложений.
Высокая выходная мощность:: Обеспечивает выходную мощность насыщения 40 дБм (Psat), эквивалентную 10 Вт.
Высокий коэффициент усиления:: Обеспечивает значительное усиление, усиливает слабый входной сигнал до выхода высокой мощности.
Коэффициент низкого шума:: Обеспечить введение минимального шума и поддерживать высокую целостность сигнала.
Прочный дизайн.:: Построены из прочных материалов и установлены в прочных корпусах, чтобы выдерживать суровые эксплуатационные условия.
Эффективное охлаждение:: Оснащается системой охлаждения, поддерживая оптимальную рабочую температуру, обеспечивая надежную производительность.
Функция защиты:: Включает встроенную защиту от перегрева, перенапряжения и перенапряжения для защиты усилителя.
Линейные свойства:: Обеспечить отличную линейность, уменьшить искажения и поддерживать качество усиленного сигнала.
Система связиПовышение интенсивности сигналов в различных системах связи, включая радиостанции ОВЧ / УВЧ.
Испытания и измерения:: Важное значение для радиочастотных испытаний и измерений в лабораторных и полевых условиях.
Усиление сигнала:: Для применения усиления сигнала для улучшения слабых сигналов и, следовательно, для лучшего приема и передачи.
Радио:: Применяется в FM, ОВЧ и других вещательных приложениях для обеспечения четкой и мощной передачи сигнала.
Научные исследования:: Идеально подходит для исследовательских проектов, требующих высокомощного низкочастотного радиочастотного усиления.
Многогранный.: Применяется для различных частот и приложений, гибкое развертывание.
Высокая надежностьОбладает прочной структурой и защитными функциями, надежно работает в сложных условиях.
Легко интегрируетсяРазработан для легкой интеграции в существующие системы со стандартными радиочастотными интерфейсами и опциями управления.
Нормы
Если спецификации будут изменены, не сообщайте об этом дополнительно. Типичная производительность в системах + 28VDC + 25°C и 50 Ом.
| Электричество SPECIFICATIONS@25°C | ||||
| Параметры | МИН | Типичный | Макс. | Единицы измерения |
| Диапазон частот | 0,05 | 0,5 | ГГц | |
| Коэффициент усиления мощности | Сорок. | ДБ | ||
| плоскость усиления мощности | ±2 | ДБ | ||
| Выходная мощность (Psat CW) | Сорок. | ДБм | ||
| Ложный | - 50 | ДБc | ||
| Гармония | - 13. | ДБc | ||
| Input VSWR | 2: 1 | Соотношение | ||
| Output VSWR | 2.5: 1 | Соотношение | ||
| Входное напряжение | 180. | 220. | 240. | Вольт |
| Человеко - машинный интерфейс | LCD с сенсорным экраном: напряжение, ток, температура, мощность FWD / REV | |||
| Интерфейс программного управления | TCP / IP и Ethernet | |||
Примечание:
1.Входные сигналы: AM, FM, CW, импульсы, LFM, фазовое кодирование.
2. Защита от перегрева; защита от избыточного напряжения Чрезмерная стимулирующая защита.
3.Принудительное охлаждение воздуха.
4.Защита от дождя, песка, пыли.
| Экологический рейтинг | ||||
| Параметры | МИН | Типичный | Макс. | Единицы измерения |
| Максимальная входная мощность | 0 ±2 | ДБм | ||
| Рабочая температура | 0 | + 55 | °C | |
| нерабочая температура | - 10. | + 70 | °C | |
| Относительная влажность (неконденсация) | 95. | В процентах | ||
| Высота над уровнем моря (MIL - STD - 810F) | Десять тысяч. | Тридцать тысяч. | Ноги | |
| Удар / вибрация (MIL - STD - 810F) | Воздушная кость | |||

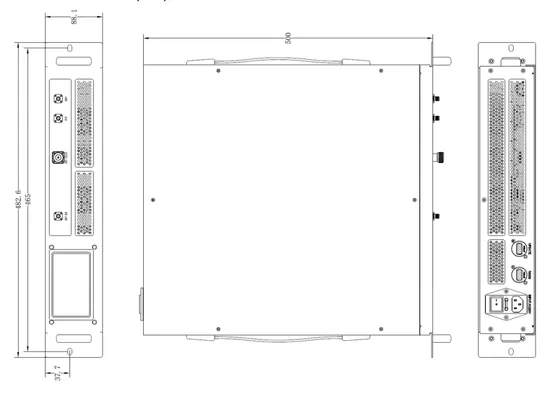

| Механические спецификации | |||
| Параметры | Стоимость | Ограничения | Единицы измерения |
| Размер | Диаметр 2U: 500 мм | Макс. | миллиметр |
| Вес | 13 000 ± 2500 | Макс. | Кэ |
| Ввод радиочастотного соединения | N - F | ||
| Выход радиочастотного соединения | N - F | ||
| Сопротивление | Пятьдесят. | Ом | |
Нанкин Синьбао текнолоджи лтд...Основана в 2008 году, она & # 39; Компания специализируется на разработке, производстве и продаже активных, пассивных компонентов и подсистем радиочастотной микроволновой связи. Опираясь на академическую исследовательскую группу Нанкинского университета аэронавтики и астронавтики, наша компания создала инновационную команду исследований и разработок с докторскими и магистерскими талантами, которая постоянно привлекает талантливых специалистов в отрасли и выдающихся студентов из известных университетов и расширяет свою команду.
Наша компания имеет около 20 патентов на изобретения в таких областях, как активные и пассивные фазеры устройств, которые могут реконструировать антенны. Области применения охватывают такие военные области, как радиолокационная электронная война, аэрокосмическая и навигационная. В то же время он также широко используется в микроволновой связи, мобильной связи и других гражданских рыночных продуктах, охватывающих компоненты и антенны радиочастотных микроволновых устройств, в том числе высокомощные твердотельные микроволновые усилители мощности, низкошумные усилители приемопередатчика, верхние и нижние преобразователи частоты, источники частоты и так далее. Пассивные продукты включают микроволновые фильтры, дуплексные распределители мощности, соединители, синтезаторы мощности и так далее. Продукты антенны в основном основаны на различных высокопроизводительных растровых антеннах, охватывающих VHF, UHF, L - диапазон, S - диапазон, C - диапазон, X - диапазон, Ku - диапазон и так далее.
Наши; Компания расположена в красивой древней столице шести династий; Нанкин Юхуатай район большой промышленной базы данных. Для удовлетворения особых потребностей клиентов и более высоких требований к показателям, в дополнение к стандартным продуктам, мы также предоставляем клиентам индивидуальный подход к разработке продуктов, ориентированный на предоставление клиентам быстрых и качественных продуктов и услуг.
1.Наше преимущество
Опираясь на академические исследовательские группы известных университетов, компания создала инновационную исследовательскую группу с докторами и магистрами; S Степень талантов и постоянно поглощать выдающихся специалистов отрасли и выдающихся студентов известных университетов, чтобы укрепить строительство команды. Компания имеет около 20 патентов на микроволновое оборудование, схемы и антенны. Области применения включают радиолокацию, электронную войну, аэрокосмическую & НБСП;
2.О настройке
Мы можем настроить & # 39 в соответствии с требованиями наших клиентов; s Требования, просто скажите нам частоту, усиление, мощность.
3.О сроках поставки
Индивидуальные продукты обычно занимают 4 - 6 недель, и при наличии запасов их можно отправить в течение 1 - 2 недель.nbsp;
4.Как обеспечить качество
1）Контроль качества: строгая проверка соответствия сырья и производственных процессов стандартам.
2）Тестирование производительности: проведение функциональных и экологических испытаний для проверки выхода мощности и других ключевых показателей.
3）Гарантии и поддержка: Предоставление гарантийного срока и технической поддержки для решения проблем, возникающих в процессе использования.
4）Аудиторская проверка завода: регулярно проводятся внутренние и сторонние проверки качества.
5.Способ поставки
Если у вас есть собственный экспедитор, мы можем отправить его в назначенное вами экспедиторское агентство, и если нет, мы можем выбрать наиболее удобный способ доставки, такой как DHL, Fedex, воздушный или морской транспорт.
6.Способы оплаты
Аккредитивы, акцепты, платежные поручения, телеграфные переводы, денежные переводы Western Union, Moneygram, Paypal, Alipay, Bank.
