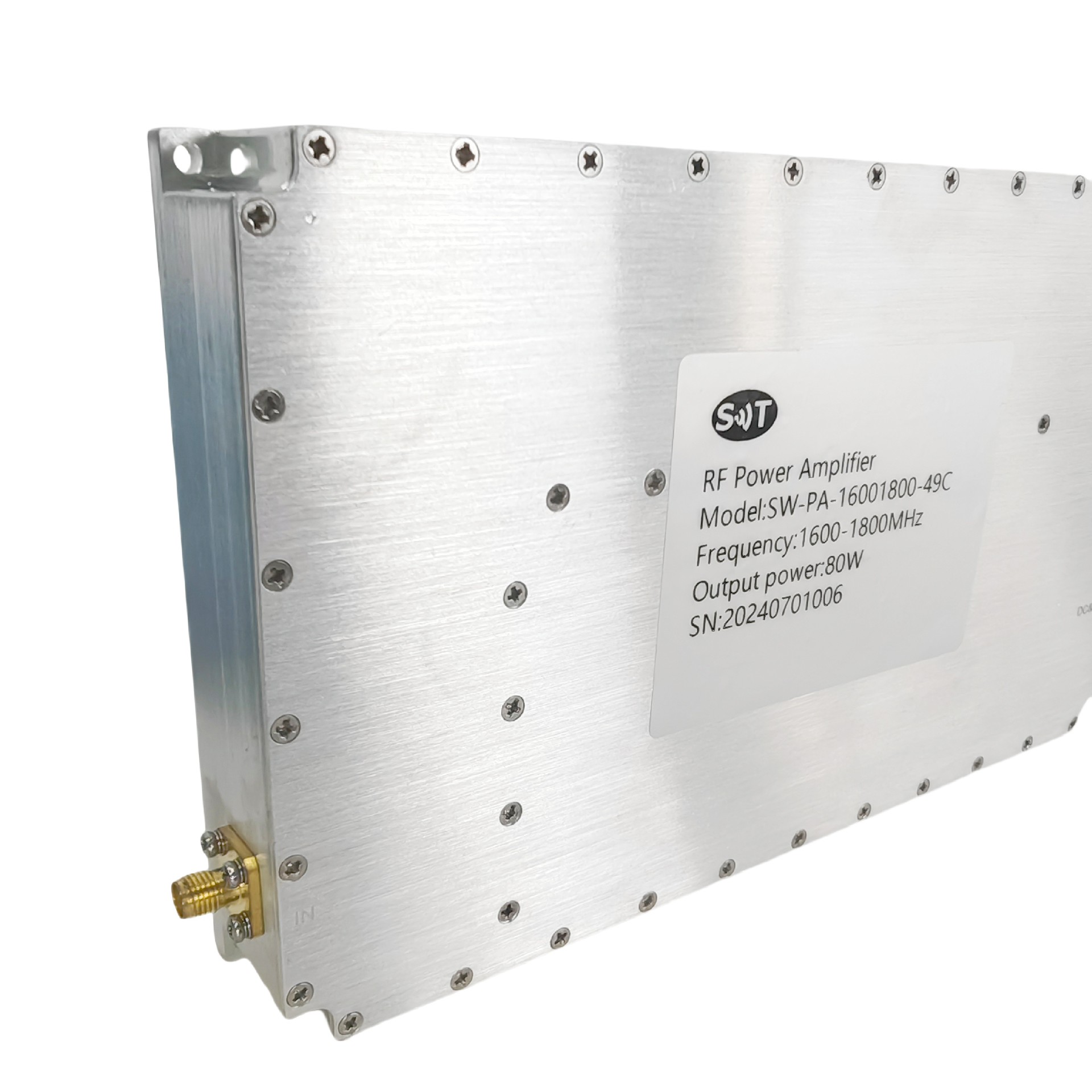

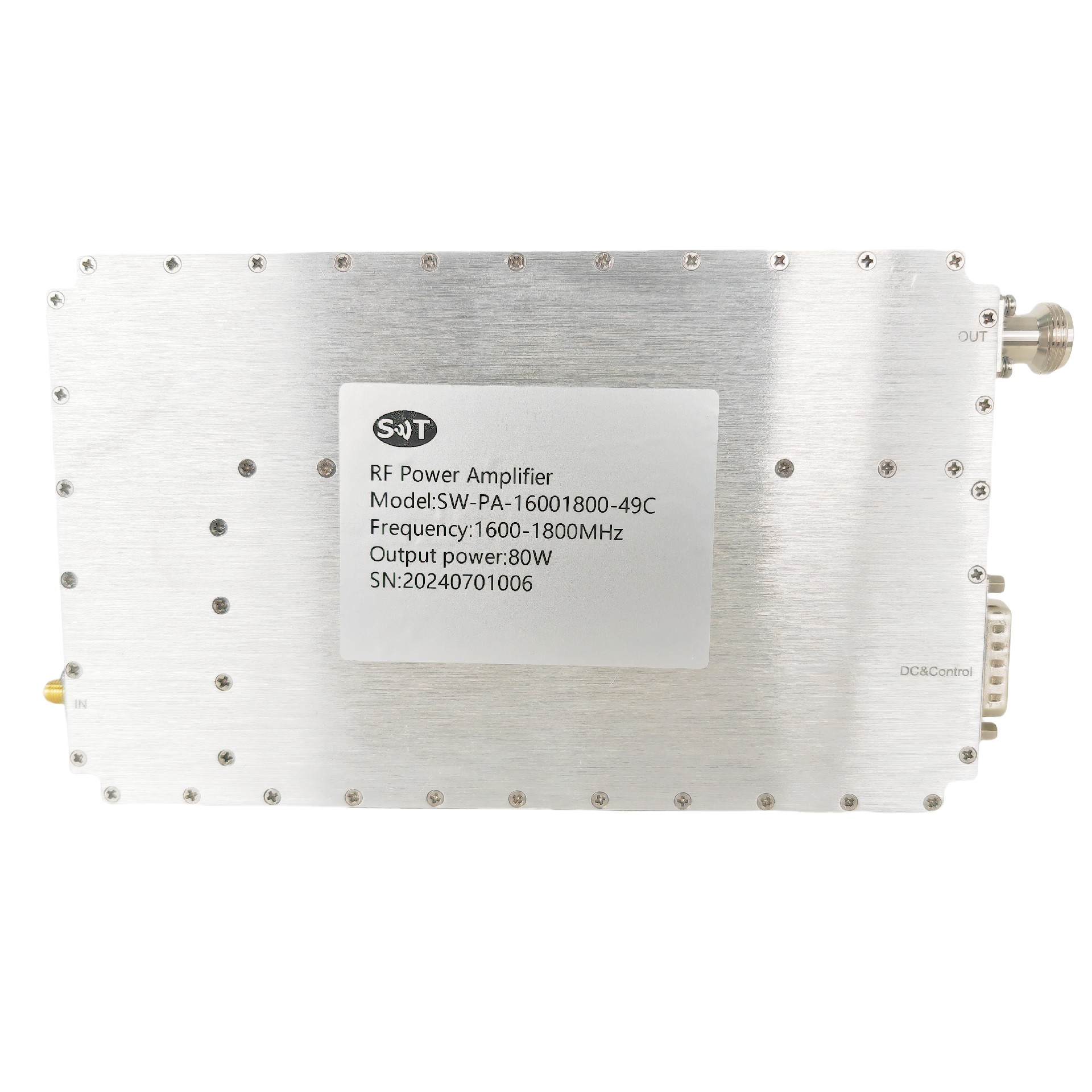

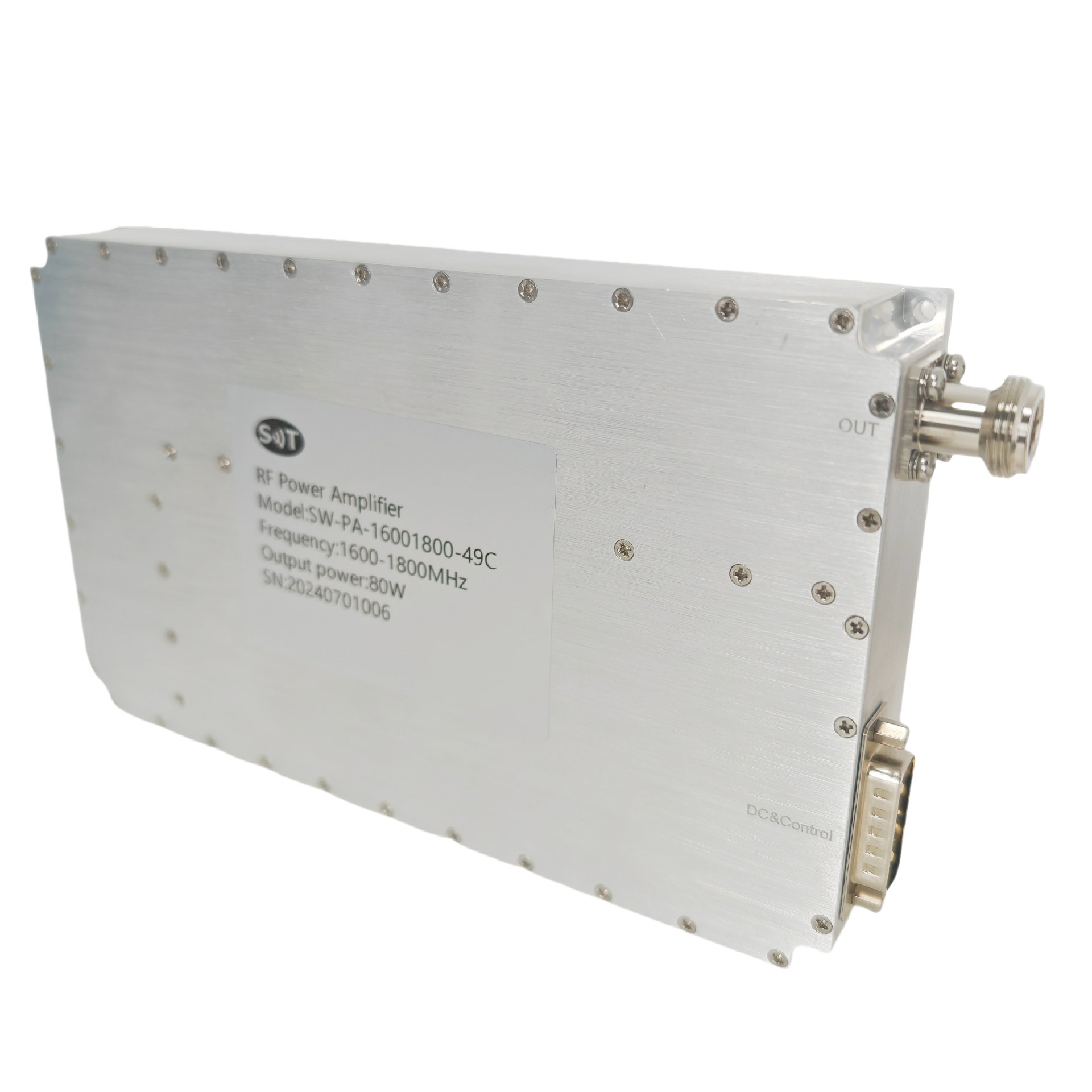

Высокоэффективные линейные усилители мощности L - диапазона 1600 - 1800 МГц для радиоэлектронной войны
Радиочастотный усилитель мощности 1600 - 1800 МГц предназначен для применения на средних частотах и охватывает частотный диапазон 1600 - 1800 МГц с выходной мощностью до 80 Вт. Он идеально подходит для беспроводной связи, радиолокационных систем и электронной войны. Этот усилитель обеспечивает высокую эффективность и низкие искажения, обеспечивает стабильную производительность в различных условиях окружающей среды и обеспечивает отличную целостность сигнала.
Основные особенности:
Промежуточное широкополосное покрытиеПоддержка диапазона частот 1600 - 1800 МГц для различных беспроводных и радиолокационных приложений.
Выход высокой мощности:: Выходная мощность 80 Вт для удовлетворения потребностей мощных приложений.
Высокоэффективная линейностьОбеспечить низкое искажение сигнала и высокую производительность в процессе усиления.
Высокая надежностьСпособность работать в сложных условиях окружающей среды, обеспечивая долгосрочную стабильную производительность.
Этот усилитель является важной частью сложных систем связи и обеспечивает мощное усиление сигнала, особенно для высокопроизводительных систем связи и защиты.
Нормы
Типичный & НБСП; Производительность & НБСП; При + 24VDC + 25°C; и НБСП; In &; НБСП; A) и НБСП; Система 50 Омега.
| RF / & Amp; НБСП; Электричество | |||||
| Параметры | МИН | Тип. | Макс. | Единицы измерения | |
| Эксплуатация и; НБСП; Частота | 1600 год | 1800 год | МГц | ||
| RF и; НБСП; Ввод | 0 | ДБм | |||
| P - Sat и; НБСП; Электричество и; НБСП; Экспорт | 49. | ДБм | |||
| Усиление | 49. | ДБ | |||
| Повышение мощности и НБСП; Плотность | ±0,5 | ДБ | |||
| Введите & НБСП; ВСВР | 1.5. | ||||
| Рабочее напряжение | Двадцать. | Двадцать четыре. | Тридцать. | ВДК | |
| Корректировка усиления & НБСП; Сфера охвата | 31. | ||||
| Шаги корректировки усиления | Один. | ||||
| Корректировка усиления & НБСП; Линейный | ±1 | ||||
| Электричество и; НБСП; Теперь. | Девять. | А. | |||
| Ложный сигнал | - 60. | ДБc | |||
| & Harmonic; НБСП; Сигнал | - 20. | ДБc | |||
| Машины | ||
| Параметры | Стоимость | Единицы измерения |
| Размеры и НБСП; (Длинная X широкая X высокая) | 200 х 120 х 30 | Мм |

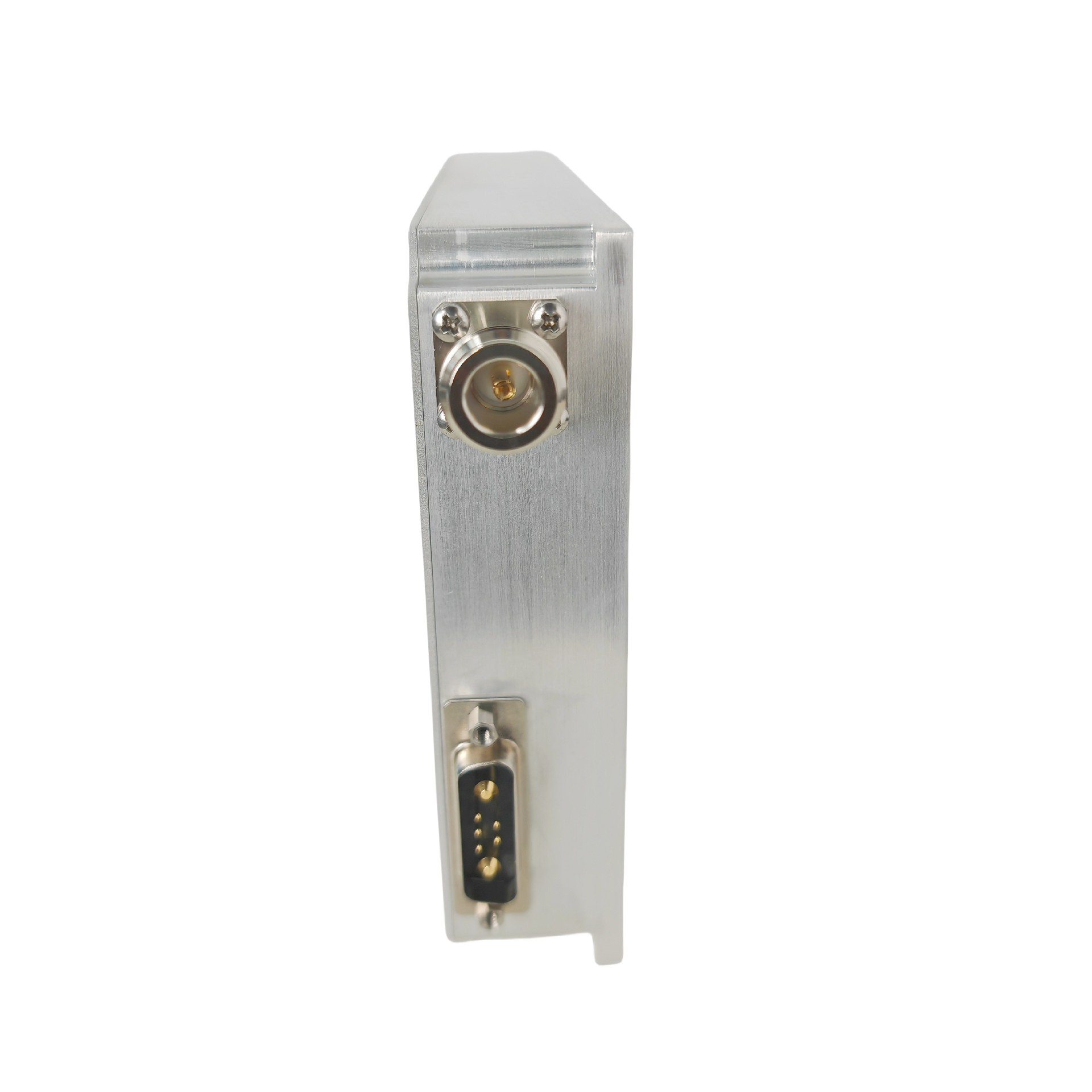

| RF и; NBSP & АМП; НБСП; Соединитель & НБСП; (Ввод и вывод) | SMA - KFD / & Amp; НБСП; N - Женщины | - Да. |
| DC / & Amp; НБСП; Контроль & НБСП; Соединитель | D - SUB и; НБСП; 7W2 | - Да. |
| Охлаждение | Нижняя панель & НБСП; Проводить & НБСП; - Выбрать & НБСП; Радиатор доступен | - Да. |
| Монтаж | 3 - 8 и; НБСП; & Thru; НБСП; Дырка | - Да. |
| Вес | 1,5 | Килограммы |
| Окружающая среда / Меры защиты | |||
| Параметры | МИН | Макс. | Единицы измерения |
| Эксплуатация и; НБСП; Температура и; НБСП; (Температура корпуса) | - 40 | + 60 | °C |
| Температура хранения | - 55. | + 85 | |
| Влажность и; NBSP & АМП; НБСП; Сфера охвата | 0 - 100 | В процентах | |
| & Max; НБСП; RF и; НБСП; Ввод | + 5 | ДБм | |
| PA & НБСП; Нижняя панель & НБСП; Температура отсечки | + & Amp; НБСП; 85. | °C | |
| I. СОДЕРЖАНИЕНПУТ/ О& Quot; UTPUT & Quot; НБСП;ПИНС | ||
| А.Усилитель ССоединительТТипА. | D - SUB и; НБСП; 7W2 | |
| ТРиад СМожно ПИскусство ННомерА. | - Да. | |
| ПВ ННомер | ЛАбель. | ДПримечания |
| Один. | - ВДК | + 24В |
| Два. | ВНД | Земля |
| Три. | ВНД | Земля |
| Четыре. | ВНД | Земля |
| Пять. | 485А | |
| Шесть. | 485В | |
| Семь. | ВНД | Земля |

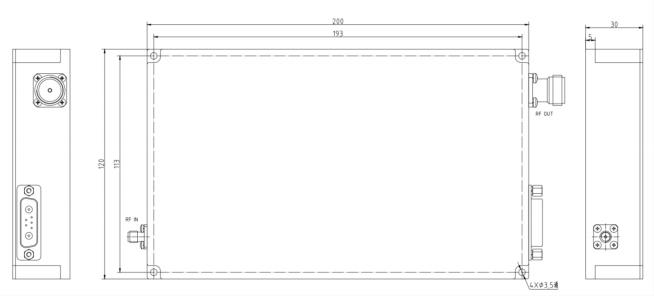

Общий обзор График размеров
Нанкин Синьбао текнолоджи лтд...Основана в 2008 году, она & # 39; Компания специализируется на разработке, производстве и продаже активных, пассивных компонентов и подсистем радиочастотной микроволновой связи. Опираясь на академическую исследовательскую группу Нанкинского университета аэронавтики и астронавтики, наша компания создала инновационную команду исследований и разработок с докторскими и магистерскими талантами, которая постоянно привлекает талантливых специалистов в отрасли и выдающихся студентов из известных университетов и расширяет свою команду.
Наша компания имеет около 20 патентов на изобретения в таких областях, как активные и пассивные фазеры устройств, которые могут реконструировать антенны. Области применения охватывают такие военные области, как радиолокационная электронная война, аэрокосмическая и навигационная. В то же время он также широко используется в микроволновой связи, мобильной связи и других гражданских рыночных продуктах, охватывающих компоненты и антенны радиочастотных микроволновых устройств, в том числе высокомощные твердотельные микроволновые усилители мощности, низкошумные усилители приемопередатчика, верхние и нижние преобразователи частоты, источники частоты и так далее. Пассивные продукты включают микроволновые фильтры, дуплексные распределители мощности, соединители, синтезаторы мощности и так далее. Продукты антенны в основном основаны на различных высокопроизводительных растровых антеннах, охватывающих VHF, UHF, L - диапазон, S - диапазон, C - диапазон, X - диапазон, Ku - диапазон и так далее.
Наши; Компания расположена в красивой древней столице шести династий; Нанкин Юхуатай район большой промышленной базы данных. Для удовлетворения особых потребностей клиентов и более высоких требований к показателям, в дополнение к стандартным продуктам, мы также предоставляем клиентам индивидуальный подход к разработке продуктов, ориентированный на предоставление клиентам быстрых и качественных продуктов и услуг.
1.Наше преимущество
Опираясь на академические исследовательские группы известных университетов, компания создала инновационную исследовательскую группу с докторами и магистрами; S Степень талантов и постоянно поглощать выдающихся специалистов отрасли и выдающихся студентов известных университетов, чтобы укрепить строительство команды. Компания имеет около 20 патентов на микроволновое оборудование, схемы и антенны. Области применения включают радиолокацию, электронную войну, аэрокосмическую & НБСП;
2.О настройке
Мы можем настроить & # 39 в соответствии с требованиями наших клиентов; s Требования, просто скажите нам частоту, усиление, мощность.
3.О сроках поставки
Индивидуальные продукты обычно занимают 4 - 6 недель, и при наличии запасов их можно отправить в течение 1 - 2 недель.nbsp;
4.Как обеспечить качество
1）Контроль качества: строгая проверка соответствия сырья и производственных процессов стандартам.
2）Тестирование производительности: проведение функциональных и экологических испытаний для проверки выхода мощности и других ключевых показателей.
3）Гарантии и поддержка: Предоставление гарантийного срока и технической поддержки для решения проблем, возникающих в процессе использования.
4）Аудиторская проверка завода: регулярно проводятся внутренние и сторонние проверки качества.
5.Способ поставки
Если у вас есть собственный экспедитор, мы можем отправить его в назначенное вами экспедиторское агентство, и если нет, мы можем выбрать наиболее удобный способ доставки, такой как DHL, Fedex, воздушный или морской транспорт.
6.Способы оплаты
Аккредитивы, акцепты, платежные поручения, телеграфные переводы, денежные переводы Western Union, Moneygram, Paypal, Alipay, Bank.
