усилитель мощности S - диапазона 100 - 115 ГГц Psat 16 дБм; НБСП; усилитель мощности
ДПримечания

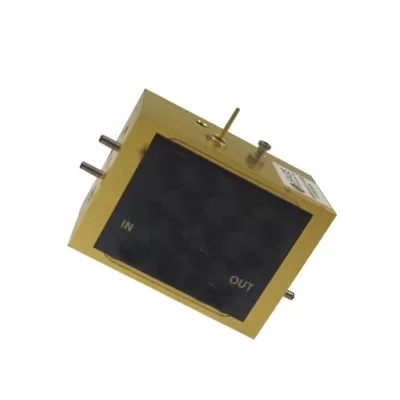

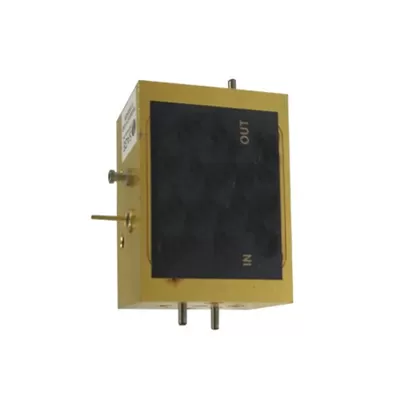

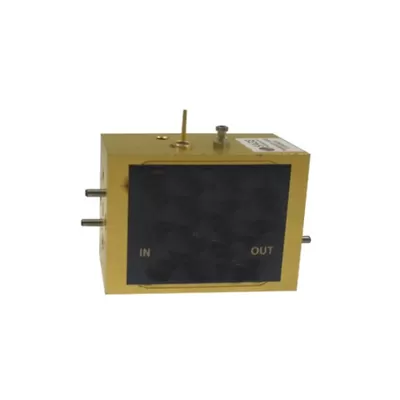

Модели и; НБСП;СВТ- 1041241015 - 0808 - E1; НБСП;Это усилитель мощности в F - диапазоне с типичным небольшим усилением сигнала 10 дБ, называемым P1 дБ& Amp; НБСП; В диапазоне частот от 100 до 115 ГГц - 15 дБм. Требования к питанию постоянного тока для усилителя + 8ВПостоянный ток/ 250 мА. Конфигурация входного и выходного портов обеспечивает встроенную структуру с волноводом WR - 08 и фланцем UG - 387 / U - M. Другие порты доступны в разных моделях.
| Параметры | Минимальное значение | Типичный | Максимальное значение |
| Частота | 100 ГГц | 115 ГГц | |
| Усиление | 10 дБ | ||
| П1 дБ | + 15 дБм | ||
| ПСуббота | + 16 дБм | ||
| ПВ | 15 дБм | ||
| потеря входного эха | 10 дБ | ||
| потеря выходного эха | 10 дБ | ||
| Напряжение постоянного тока | + 8ВПостоянный ток | + 12 ВПостоянный ток | |
| ток постоянного тока | 250 мА | ||
| Температура | + 25 градусов по Цельсию | ||
| Рабочая температура | 0 °C | + 50 градусов по Цельсию |
Технические характеристики машин:
| Проекты | Нормы |
| Ввод | WR - 08 волноводная полоса UG - 387 / U - M предохранительный фланец |
| Экспорт | WR - 08 волноводная полоса UG - 387 / U - M предохранительный фланец |
| Предрассудки | Сварная игла |
| Материалы корпуса | Алюминий |
| Завершено | Золотое покрытие |
| Вес | 1,6 унции |
| Размер | 1.40 дюйма (длина) X 1,00 дюйма (ширина) X 0,75 дюйма (высота) |
| Общий обзор | БГ - SF - 2A |

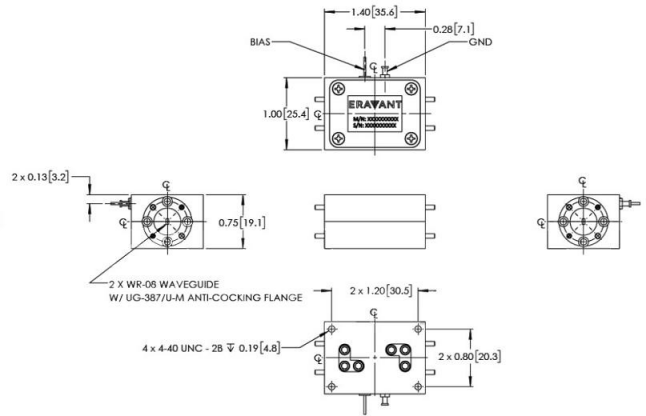

Механический обзор: & Amp; НБСП;(Все единицы размера - дюймы [мм], если не предусмотрено иное)
·& Amp; НБСП; Все представленные данные были собраны из одной партии образцов. Фактические данные могут варьироваться в зависимости от единицы.
·& Amp; НБСП; Все испытания проводились при температуре корпуса + 25°C.
·& Amp; НБСП; Компания SAGE Millimeter оставляет за собой право изменять предоставленную информацию без дальнейшего уведомления.
·& Amp; НБСП; Превышение указанного абсолютного максимума повлечет за собой повреждение оборудования.
·& Amp; НБСП; Устройство является электростатически чувствительным. При использовании устройства всегда соблюдайте правила ESD.
·& Amp; НБСП; Температура корпуса оборудования не должна превышать + 50ºC. При необходимости используйте подходящий радиатор или вентилятор.
