Модуль мощного усилителя S - диапазона 0,1 - 3 ГГц P1dB 30dBm
Место происхождения: Китай
Торговая марка: SWT
Номер модели：SW - PA - 1003000 - 25C
Цена：
Описание продукта
усилитель мощности S - диапазона 0,1 - 3 ГГц P1dB 30dBm
ДПримечания
Модуль предназначен для военных и коммерческих применений. Использование новейших технологий и методов проектирования устройств обеспечивает высокую плотность мощности, эффективность и линейность в небольших и легких упаковках.
Нормы
Если спецификации будут изменены, не сообщайте об этом дополнительно. Типичная производительность в системах + 28VDC + 25°C и 50 Ом.
| Электричество SPECIFICATIONS@25°C | ||||
| Параметры | МИН | Типичный | Макс. | Единицы измерения |
| Диапазон частот | 0,1 | Три. | ГГц | |
| усиление сигнала мощности | Двадцать пять. | ДБ | ||
| плоскость усиления сигнала мощности | ±2 | ДБ | ||
| Коэффициент шума | ДБ | |||
| Сжатие выходной мощности 1dB | Тридцать. | ДБм | ||
| Ложный | - 60. | ДБc | ||
| Гармония | - 15. | ДБc | ||
| Input VSWR | 1.5: 1 | ДБм | ||
| Output VSWR | 2: 1 | Соотношение | ||
| Источник постоянного тока | 28. | Вольт | ||
| В настоящее время | 0,3 | А. | ||
| Экологический рейтинг | ||||
| Параметры | МИН | Типичный | Макс. | Единицы измерения |
| Максимальная входная мощность | + 10 | ДБм | ||
| Рабочая температура | - 20. | + 50 | °C | |
| нерабочая температура | - 45. | + 85 | °C | |
| Относительная влажность (неконденсация) | 95. | В процентах | ||
| Высота над уровнем моря (MIL - STD - 810F) | ТБД | Ноги | ||
| Удар / вибрация (MIL - STD - 810F) | ТБД | |||

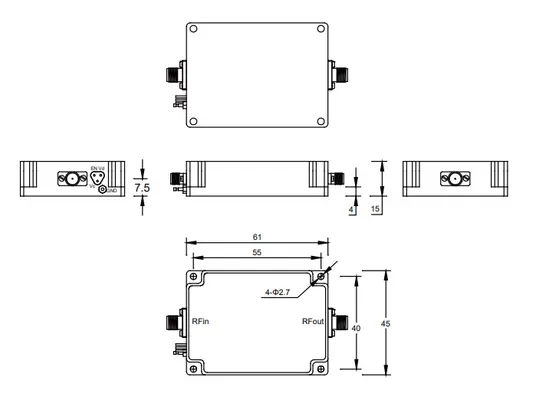

| Механические спецификации | |||
| Параметры | Стоимость | Ограничения | Единицы измерения |
| Размер | 61 * 45 * 15 | Макс. | миллиметр |
| Вес | 300 | Макс. | Кэ |
| Ввод радиочастотного соединения | СМА - F | ||
| Выход радиочастотного соединения | СМА - F | ||
| Сопротивление | Пятьдесят. | Ом | |
Подробная информация о товаре
Имя:
Радиочастотный усилитель мощности 0,1 - 3 ГГц
Рабочая частота:
0,1 - 3 ГГц
Выходная мощность Psat:
1 Вт
Прирост:
25 дБ
Входной Vswr:
1.5: 1
Плоскость коэффициента усиления мощности:
±2 дБ
Ложные сигналы:
- 60 дБc
Гармонические сигналы:
- 15 дБc.
Рабочая температура:
- 20 ~ 50°c
Приложение:
Связь, радиолокационные системы
Транспортная упаковка:
Картонная коробка
Спецификация:
61 * 45 * 15 мм
Условия оплаты и доставки
Минимальный объем заказа
1 шт.
Детали упаковки
Стандартная упаковка
Срок поставки
5-8 рабочих дней
Условия оплаты
Аккредитив, документарный аккредитив, документарный платеж, банковский перевод, Western Union, MoneyGram
Способность к поставкам
100 штук в месяц
