Высокомощный усилитель PSat 47 дБм RF S - диапазона 2851 - 2861 МГц для микроволновой связи для обеспечения надежной связи.
ДПримечания
Радиочастотный усилитель мощности 2851 - 2861 МГц предназначен для работы в определенном диапазоне частот, обеспечивая возможности усиления и обработки сигналов, адаптированные для применения в этом диапазоне. Его применение разнообразно, и его можно найти во всех областях, где требуется надежное и эффективное усиление сигнала.
Ключевые приложения:
Беспроводная связь: Радиочастотный усилитель мощности улучшает передачу сигналов в диапазоне частот 2851 - 2861 МГц, обеспечивая надежную голосовую связь и передачу данных в беспроводной сети.
Микроволновые линии связи: микроволновые линии связи используют усилители для улучшения сигналов для высокоскоростной передачи данных и надежного соединения.
Радиолокационная система: радиолокационная система использует радиочастотные усилители мощности для передачи и приема сигналов для достижения точного обнаружения и отслеживания целей в таких областях, как метеорологическая РЛС и РЛС наблюдения.
Научные исследования: лаборатории и исследовательские институты используют радиочастотные усилители мощности для проведения экспериментов и испытаний, требующих усиления и обработки сигналов в диапазоне частот 2851 - 2861 МГц, таких как радиоастрономия и микроволновая спектроскопия.
Предоставляя индивидуальное усиление и обработку сигналов в диапазоне частот 2851 - 2861 МГц, этот радиочастотный усилитель мощности играет решающую роль в продвижении коммуникационных технологий и научных исследований в различных отраслях промышленности.
Нормы
Типичная производительность в системах + 28VDC + 25oC и 50 Ом.
| РЧ / Электричество | ||||
| Параметры | МИН | Тип. | Макс. | Единицы измерения |
| Частота работы | 2851 год | 2861 год | МГц | |
| Ввод радиочастот | 0 | ДБм | ||
| Выход мощности Psat | 47. | ДБм | ||
| Усиление | 47. | ДБ | ||
| плоскость усиления мощности | ±1,5 | ДБ | ||
| Input VSWR | 1.5. | |||
| Рабочее напряжение | 28. | ВДК | ||
| Электрический ток | Семь. | А. | ||
| Ложный сигнал | - 60. | ДБc | ||
| гармонический сигнал | - 20. | ДБc | ||
| ММашины | ||
| ППараметры | V.Регион | УНИТ |
| Размер (длина X ширина X высота) | 162 X 90 X 23 | Мм |
| Радиочастотный разъем (вход / выход) | СМА - КФД | - Да. |
| DC / контрольный разъем | ДБ9 | - Да. |
| Охлаждение | Рассмотрим систему охлаждения. | - Да. |
| Монтаж | 3 - 4 проходные отверстия | - Да. |
| Вес | 1 | Килограммы |
| ЕОкружающая среда / ПЗащита | |||
| ППараметры | МВ | МАКС | УНИТ |
| Рабочая температура (температура корпуса) | - 20. | + 55 | °C |
| Диапазон влажности | 0 - 100 | В процентах | |
| Температура отсечки PA | + 85 | °C | |
| I. СОДЕРЖАНИЕНПУТ/ ОЭкспорт ПИНС | |||
| А.Усилитель ССоединитель ТТипА. | ДБ9 | ||
| ТРиад СМожно ПИскусство ННомерА. | - Да. | ||
| ПВ ННомер | ЛАбель. | ДПримечания | |
| 1 - 2 | - ВДК | + 28 В | |
| Три. | ВНД | Земля | |
| Четыре. | НС | НС | |
| Пять. | Включен усилитель | Отключено: TTL "Низкий", включен: TTL "Высокий" (Низкий: 0 ~ 0.5V, Высокий: 2,5 ~ 5V) | |
| 6 - 9 | ВНД | Земля | |

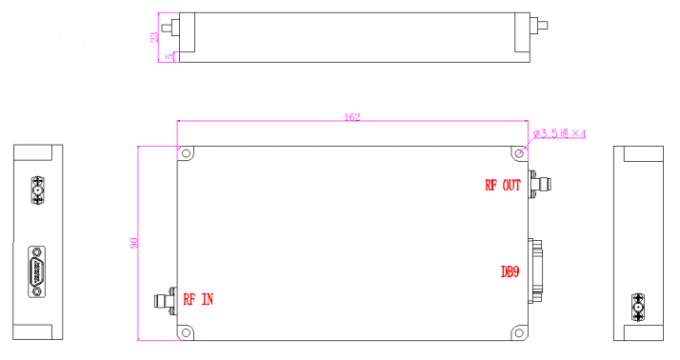

ООбщий обзор ДИзмерения ДРисование
Nanjing xinbo Technology co., Ltd.. fundada en 2008, es ® ¿ 39; Es una empresa especializada en investigación y desarrollo, producción y venta de componentes y subsistemas activos y pasivos de microondas de radiofrecuencia. Apoyándonos en el equipo de investigación académica de la Universidad de Aeronáutica y Astronáutica de nanjing, nuestra empresa ha establecido un equipo de I + D innovador con talentos de doctorado y maestría, atrayendo constantemente talentos sobresalientes de la industria y estudiantes sobresalientes de universidades conocidas, y ampliando el equipo.
Nuestra empresa tiene alrededor de 20 patentes de invención autorizadas en los campos de antenas reconfigurables de cambiadores de fase de dispositivos activos y pasivos. Las áreas de aplicación incluyen contramedidas electrónicas de radar, aeroespacial, navegación y otros campos militares. Al mismo tiempo, también es ampliamente utilizado en comunicaciones de microondas, comunicaciones móviles y otros productos del mercado civil, cubriendo componentes y antenas de dispositivos de microondas de radiofrecuencia, entre los cuales los productos activos incluyen amplificadores de potencia de microondas de estado sólido de alta potencia, módulos de recepción y recepción de amplificadores de bajo ruido, inversores ascendentes y descendentes, fuentes de frecuencia, etc. Los productos pasivos incluyen filtros de microondas, distribuidores de Potencia duplexores, acopladores, cosechadores de potencia, etc. Los productos de antena se basan principalmente en varias antenas de altavoz de alta ganancia, que cubren vhf, uhf, banda l, banda s, banda c, banda x, banda ku, etc.
El nuestro; La compañía se encuentra en la hermosa antigua capital de las seis dinastías; Base industrial de Big data en el distrito de yuhuatai, nanjing. Para satisfacer las necesidades especiales de los clientes y los mayores requisitos de indicadores, además de los productos estándar, también ofrecemos a los clientes métodos personalizados de desarrollo de productos, dedicados a proporcionar a los clientes productos y servicios rápidos y de alta calidad.
1.Nuestra ventaja
Apoyándose en el equipo de investigación académica de universidades conocidas, la compañía ha establecido un equipo de I + D innovador con doctorado y maestría; Talentos con título s, y absorber constantemente talentos sobresalientes de la industria y estudiantes sobresalientes de universidades conocidas para fortalecer la formación de equipos. La compañía tiene alrededor de 20 patentes de invención autorizadas en equipos de microondas, circuitos y antenas. Las áreas de aplicación incluyen radar, confrontación electrónica, aeroespacial.
2.Sobre la personalización
Podemos personalizar de acuerdo con los requisitos del cliente ® ¿ 39; Requisitos de s, solo Díganos la frecuencia, la ganancia, la potencia.
3.Sobre el tiempo de entrega
Los productos personalizados suelen tardar entre 4 y 6 semanas y, si hay existencias, se pueden enviar dentro de 1 y 2 semanas.
4.Cómo garantizar la calidad
1）Control de calidad: detectar estrictamente si las materias primas y los procesos de producción cumplen con los estándares.
2) prueba de rendimiento: realizar pruebas funcionales y ambientales para verificar la salida de potencia y otros indicadores clave.
3）Garantía y soporte: proporcionar garantía y soporte técnico para resolver problemas durante el uso.
4）Auditoría de fábrica: realizar auditorías de calidad internas y de terceros regularmente.
5.Método de entrega
Si tiene su propio transitario, podemos enviarlo a la Agencia de carga designada por usted, y si no, podemos elegir los métodos de entrega más convenientes, como dhl, fedex, transporte aéreo y marítimo.
6.Método de pago
Cartas de crédito, facturas de aceptación, facturas de pago, transferencias bancarias, remesas de Western union, moneygram, paypal, alipay, bancos.
