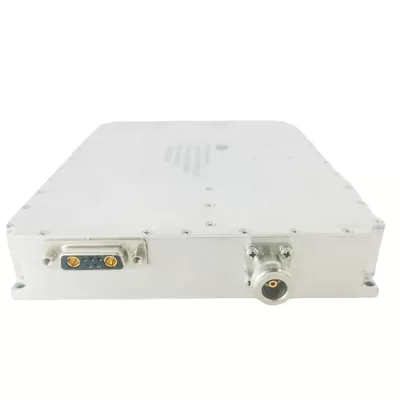

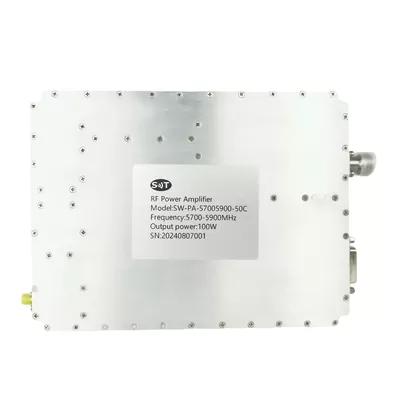

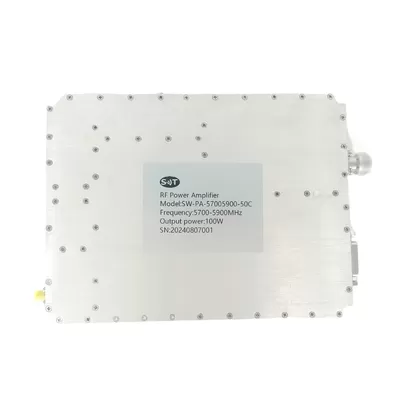

Применение и преимущества радиочастотных усилителей мощности мощностью 5700 - 5900 МГц мощностью 100 Вт: многодоменные решения от беспроводной до спутниковой связи
Радиочастотный усилитель мощностью 5700 - 5900 МГц мощностью 100 Вт представляет собой высокоэффективный и стабильный радиочастотный усилитель, который в основном используется в беспроводной связи, радиолокационных системах и спутниковых приложениях связи. Продукт обладает отличным усилением и выходом мощности для удовлетворения потребностей современных систем связи в высокопроизводительном усилении сигнала.
Основные особенности
Поддержка широкополосной связи: охватывает диапазоны от 5700 МГц до 5900 МГц и адаптируется к различным стандартам беспроводной связи (например, Wi - Fi 6E, 5G NR и т.д.).
Выход большой мощности: может стабильно выводить 100 Вт, подходит для передачи сигналов на большие расстояния.
Низкая шумовая производительность: использование низкошумных элементов для обеспечения высокого качества сигнала, подходящих для чувствительных систем связи.
Превосходная конструкция охлаждения: встроенная высокоэффективная система охлаждения, которая поддерживает стабильную рабочую температуру при выходе высокой мощности.
Области применения
Беспроводная связь: подходит для базовых станций, точек доступа и других устройств, поддерживающих передачу данных большой емкости.
Радиолокационные системы: широко используются в наземных и воздушных радарах для улучшения возможностей обнаружения и позиционирования.
Спутниковая связь: усиление сигнала внутри спутниковых наземных станций и спутников для обеспечения высококачественных каналов связи.
Научные эксперименты: для исследований и экспериментов с высокочастотными сигналами, которые обеспечивают стабильный источник сигнала для лаборатории.
Выводы
Радиочастотный усилитель мощности мощностью 5700 - 5900 МГц мощностью 100 Вт стал неотъемлемой и важной частью современных систем связи благодаря своей высокой мощности, высокому коэффициенту усиления и низкой шумовой производительности. Как в беспроводной, радиолокационной, так и в спутниковой связи, этот продукт обеспечивает отличную производительность и стабильность для широкого спектра применений.
Нормы
Типичный Спектакль В - 28ВДК + 25ОС А В А. 50О С Система.
| РЧ / Электричество | ||||
| Параметры | МИН | Тип. | Макс. | Единицы измерения |
| Операция Частота | 5700 год | 5900 | МГц | |
| Ввод радиочастот | 0 | ДБм | ||
| Источник питания P - Sat Экспорт | Пятьдесят. | ДБм | ||
| Электричество& Amp; НБСП; Усиление | Пятьдесят. | ДБ | ||
| Электричество и; НБСП; Получение плоскости | ±1 | ДБ | ||
| гармонический сигнал | - 30. | ДБc | ||
| Input VSWR | 1.5. | Два. | ||
| Рабочее напряжение | 28. | ВДК | ||
| Электрический ток | Восемь. | А. | ||
| Сопротивление ввода - вывода | Пятьдесят. | О, о, о | ||
| ММашины | ||
| ППараметры | V.Регион | УНИТ |
| Размер Л Х В Х Н | 162 * 90 *Двадцать три. | Мм |
| РЧ Соединитель (Ввод / Экспорт) | СМА - КФД/ СМА - КФД | - Да. |
| Постоянный ток / Контроль Соединитель | ДБ9 | - Да. |
| Охлаждение | Рассмотрим систему охлаждения. | - Да. |
| Монтаж | Три.- Да.Четыре. Принято Дырка | - Да. |
| Вес | 1.5. | Килограммы |
| ЕОкружающая среда / ПЗащита | |||
| ППараметры | МВ | МАКС | УНИТ |
| Операция Временные работники. (Температура корпуса) | - Да.Двадцать. | +55. | °C |
| Влажность Сфера охвата | 0 - 100 | В процентах | |
| Температура отсечки PA | + 85. | °C | |
| I. СОДЕРЖАНИЕНПУТ/ ОЭкспорт ПИНС | |||
| А.Усилитель ССоединитель ТТипА. | ДБ9 | ||
| ТРиад СМожно ПИскусство ННомерА. | - Да. | ||
| ПВ ННомер | ЛАбель. | ДПримечания | |
| 1 - 2 | - ВДК | + 28V. | |
| Три. | ВНД | Земля | |
| Четыре. | НС | НС | |
| Пять. | Включен усилитель | Запрещено: TTL & Amp; "; Низкий & * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * Включено: TTL & Amp; "; Высокий & "; (Низкий: 0 ~ 0,5 В, высокий: 2,5 ~ 5 В) | |
| Шесть. | ВНД | Земля | |
| Семь. | Привод передний | Форвард. Электричество Обнаружение (P (dBm) = - 42,8 U (V) + 70,5) | |
| Восемь. | РЕВ | Инверсия Электричество Обнаружение (P (dBm) = - 42,8 U (V) + 70,5) | |
| Девять. | ВНД | Земля | |
Nanjing Shinewave Technology Co., Ltd..é criada no ano de 2008,e S uma empresa especializada na pesquisa e desenvolvimento, produção e vendas de RF microondas ativo, componentes passivos e subsistemas. Com base na equipe de pesquisa acadêmica da Universidade de Nanjing de Aeronáutica e Astronáutica, nossa empresa estabeleceu uma equipe inovadora de pesquisa e desenvolvimento com talentos de doutor e mestrado, e constantemente atrai talentos proeminentes na indústria e estudantes proeminentes de universidades famosas para expandir a equipe.
Nossa empresa tem cerca de 20 patentes de invenção autorizadas na antena reconfigurável ativa, passiva do comutador de fase do dispositivo, etc. Os campos de aplicação estão relacionados a contramedidas eletrônicas de radar, aeroespacial, navegação e outros campos militares. Ao mesmo tempo, também é amplamente utilizado em comunicação de microondas, comunicação móvel e outros produtos do mercado civil, cobrindo componentes e antenas de dispositivos de microondas RF, entre os quais, produtos ativos incluem amplificador de potência de microondas de estado sólido de alta potência, módulo transceptor de amplificador de baixo ruído, conversor de frequência para cima e para baixo, fonte de frequência, etc. Os produtos passivos incluem filtro de microondas, divisor de potência duplexador, acoplador, sintetizador de potência, etc. Os produtos de antena são baseados principalmente em várias antenas de chifre de alto ganho, que cobre VHF, UHF, L-banda, S-banda, C-banda, X-banda, Ku banda e assim por diante.
Nossa empresa está localizada na bela capital antiga de seis dinastias, em Nanjing Yuhuatai District Big Data Industrial Base. Para atender às necessidades especiais dos clientes e requisitos de índice mais elevados, além dos produtos padrão, também fornecemos aos clientes métodos de desenvolvimento de produtos personalizados, dedicados a fornecer aos clientes produtos e serviços rápidos e de alta qualidade.
1.As nossas vantagens
Contando com a equipe de pesquisa acadêmica de universidades famosas, a empresa estabeleceu uma equipe inovadora de pesquisa e desenvolvimento com doutorado e mestrado' s talentos de graduação, e continua a absorver excelentes talentos na indústria e estudantes proeminentes de universidades famosas para fortalecer a equipe. A empresa possui cerca de vinte patentes de invenção autorizadas em dispositivos de microondas, circuitos e antenas. O campo de aplicação envolve radar, contramedidas eletrônicas, aeroespacial e aviação.
2.Sobre a Personalização
Nós podemos personalizar de acordo com o cliente' s requisitos, basta dizer-nos a frequência, ganho, poder.
3.Sobre o Tempo de Entrega
Os produtos personalizados são normalmente 4-6 semanas, se em estoque 1-2 semanas podem ser enviados.
4.Como a qualidade é garantida
1）Controle de qualidade: Testando rigorosamente matérias-primas e o processo de produção para atender aos padrões.
2）Testes de desempenho: realização de testes ambientais e de funcionalidade para verificar a saída de potência e outras métricas-chave.
3）Garantia e suporte: Fornecer um período de garantia e suporte técnico para resolver problemas durante o uso.
4）Auditorias de fábrica: Realizando regularmente auditorias de qualidade internas e de terceiros.
5.Método de entrega
Se você tem seu próprio remetente de frete, nós podemos enviar para o seu remetente de frete designado, se não, nós podemos escolher a maneira mais conveniente de entrega, tais como DHL, Fedex, frete aéreo, frete marítimo.
6.Método de pagamento
L/C, D/A, D/P, T/T, Western union, Moneygram, Paypal, Alipay, Banco.
