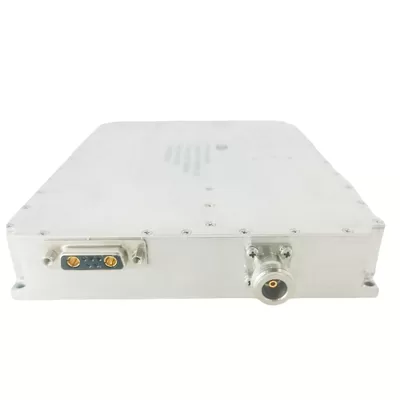

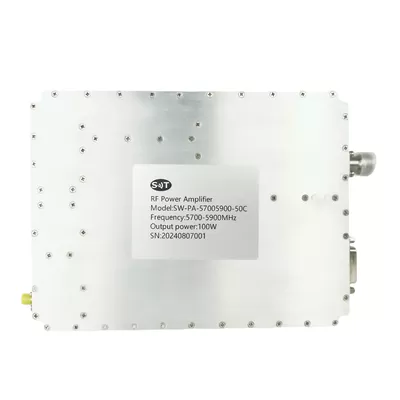

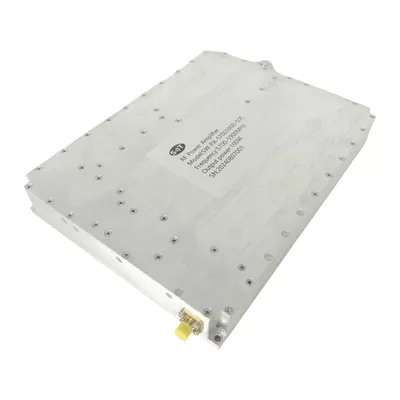

Высокопроизводительные широкополосные низкошумные решения для беспроводной связи 5700 - 5900 МГц радиочастотные усилители мощностью 100 Вт
Радиочастотный усилитель мощностью 5700 - 5900 МГц мощностью 100 Вт представляет собой высокоэффективный и стабильный радиочастотный усилитель, который в основном используется в беспроводной связи, радиолокационных системах и спутниковых приложениях связи. Продукт обладает отличным усилением и выходом мощности для удовлетворения потребностей современных систем связи в высокопроизводительном усилении сигнала.
Основные особенности
Поддержка широкополосной связи: охватывает диапазоны от 5700 МГц до 5900 МГц и адаптируется к различным стандартам беспроводной связи (например, Wi - Fi 6E, 5G NR и т.д.).
Выход большой мощности: может стабильно выводить 100 Вт, подходит для передачи сигналов на большие расстояния.
Низкая шумовая производительность: использование низкошумных элементов для обеспечения высокого качества сигнала, подходящих для чувствительных систем связи.
Превосходная конструкция охлаждения: встроенная высокоэффективная система охлаждения, которая поддерживает стабильную рабочую температуру при выходе высокой мощности.
Области применения
Беспроводная связь: подходит для базовых станций, точек доступа и других устройств, поддерживающих передачу данных большой емкости.
Радиолокационные системы: широко используются в наземных и воздушных радарах для улучшения возможностей обнаружения и позиционирования.
Спутниковая связь: усиление сигнала внутри спутниковых наземных станций и спутников для обеспечения высококачественных каналов связи.
Научные эксперименты: для исследований и экспериментов с высокочастотными сигналами, которые обеспечивают стабильный источник сигнала для лаборатории.
Выводы
Радиочастотный усилитель мощности мощностью 5700 - 5900 МГц мощностью 100 Вт стал неотъемлемой и важной частью современных систем связи благодаря своей высокой мощности, высокому коэффициенту усиления и низкой шумовой производительности. Как в беспроводной, радиолокационной, так и в спутниковой связи, этот продукт обеспечивает отличную производительность и стабильность для широкого спектра применений.
Нормы
Типичный Спектакль В - 28ВДК + 25ОС А В А. 50О С Система.
| РЧ / Электричество | ||||
| Параметры | МИН | Тип. | Макс. | Единицы измерения |
| Операция Частота | 5700 год | 5900 | МГц | |
| Ввод радиочастот | 0 | ДБм | ||
| Источник питания P - Sat Экспорт | Пятьдесят. | ДБм | ||
| Электричество& Amp; НБСП; Усиление | Пятьдесят. | ДБ | ||
| Электричество и; НБСП; Получение плоскости | ±1 | ДБ | ||
| гармонический сигнал | - 30. | ДБc | ||
| Input VSWR | 1.5. | Два. | ||
| Рабочее напряжение | 28. | ВДК | ||
| Электрический ток | Восемь. | А. | ||
| Сопротивление ввода - вывода | Пятьдесят. | О, о, о | ||
| ММашины | ||
| ППараметры | V.Регион | УНИТ |
| Размер Л Х В Х Н | 162 * 90 *Двадцать три. | Мм |
| РЧ Соединитель (Ввод / Экспорт) | СМА - КФД/ СМА - КФД | - Да. |
| Постоянный ток / Контроль Соединитель | ДБ9 | - Да. |
| Охлаждение | Рассмотрим систему охлаждения. | - Да. |
| Монтаж | Три.- Да.Четыре. Принято Дырка | - Да. |
| Вес | 1.5. | Килограммы |
| ЕОкружающая среда / ПЗащита | |||
| ППараметры | МВ | МАКС | УНИТ |
| Операция Временные работники. (Температура корпуса) | - Да.Двадцать. | +55. | °C |
| Влажность Сфера охвата | 0 - 100 | В процентах | |
| Температура отсечки PA | + 85. | °C | |
| I. СОДЕРЖАНИЕНПУТ/ ОЭкспорт ПИНС | |||
| А.Усилитель ССоединитель ТТипА. | ДБ9 | ||
| ТРиад СМожно ПИскусство ННомерА. | - Да. | ||
| ПВ ННомер | ЛАбель. | ДПримечания | |
| 1 - 2 | - ВДК | + 28V. | |
| Три. | ВНД | Земля | |
| Четыре. | НС | НС | |
| Пять. | Включен усилитель | Запрещено: TTL & Amp; "; Низкий & * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * Включено: TTL & Amp; "; Высокий & "; (Низкий: 0 ~ 0,5 В, высокий: 2,5 ~ 5 В) | |
| Шесть. | ВНД | Земля | |
| Семь. | Привод передний | Форвард. Электричество Обнаружение (P (dBm) = - 42,8 U (V) + 70,5) | |
| Восемь. | РЕВ | Инверсия Электричество Обнаружение (P (dBm) = - 42,8 U (V) + 70,5) | |
| Девять. | ВНД | Земля | |
Nanjing xinbo Technology co., Ltd.. fundada en 2008, es ® ¿ 39; Es una empresa especializada en investigación y desarrollo, producción y venta de componentes y subsistemas activos y pasivos de microondas de radiofrecuencia. Apoyándonos en el equipo de investigación académica de la Universidad de Aeronáutica y Astronáutica de nanjing, nuestra empresa ha establecido un equipo de I + D innovador con talentos de doctorado y maestría, atrayendo constantemente talentos sobresalientes de la industria y estudiantes sobresalientes de universidades conocidas, y ampliando el equipo.
Nuestra empresa tiene alrededor de 20 patentes de invención autorizadas en los campos de antenas reconfigurables de cambiadores de fase de dispositivos activos y pasivos. Las áreas de aplicación incluyen contramedidas electrónicas de radar, aeroespacial, navegación y otros campos militares. Al mismo tiempo, también es ampliamente utilizado en comunicaciones de microondas, comunicaciones móviles y otros productos del mercado civil, cubriendo componentes y antenas de dispositivos de microondas de radiofrecuencia, entre los cuales los productos activos incluyen amplificadores de potencia de microondas de estado sólido de alta potencia, módulos de recepción y recepción de amplificadores de bajo ruido, inversores ascendentes y descendentes, fuentes de frecuencia, etc. Los productos pasivos incluyen filtros de microondas, distribuidores de Potencia duplexores, acopladores, cosechadores de potencia, etc. Los productos de antena se basan principalmente en varias antenas de altavoz de alta ganancia, que cubren vhf, uhf, banda l, banda s, banda c, banda x, banda ku, etc.
El nuestro; La compañía se encuentra en la hermosa antigua capital de las seis dinastías; Base industrial de Big data en el distrito de yuhuatai, nanjing. Para satisfacer las necesidades especiales de los clientes y los mayores requisitos de indicadores, además de los productos estándar, también ofrecemos a los clientes métodos personalizados de desarrollo de productos, dedicados a proporcionar a los clientes productos y servicios rápidos y de alta calidad.
1.Nuestra ventaja
Apoyándose en el equipo de investigación académica de universidades conocidas, la compañía ha establecido un equipo de I + D innovador con doctorado y maestría; Talentos con título s, y absorber constantemente talentos sobresalientes de la industria y estudiantes sobresalientes de universidades conocidas para fortalecer la formación de equipos. La compañía tiene alrededor de 20 patentes de invención autorizadas en equipos de microondas, circuitos y antenas. Las áreas de aplicación incluyen radar, confrontación electrónica, aeroespacial.
2.Sobre la personalización
Podemos personalizar de acuerdo con los requisitos del cliente ® ¿ 39; Requisitos de s, solo Díganos la frecuencia, la ganancia, la potencia.
3.Sobre el tiempo de entrega
Los productos personalizados suelen tardar entre 4 y 6 semanas y, si hay existencias, se pueden enviar dentro de 1 y 2 semanas.
4.Cómo garantizar la calidad
1）Control de calidad: detectar estrictamente si las materias primas y los procesos de producción cumplen con los estándares.
2) prueba de rendimiento: realizar pruebas funcionales y ambientales para verificar la salida de potencia y otros indicadores clave.
3）Garantía y soporte: proporcionar garantía y soporte técnico para resolver problemas durante el uso.
4）Auditoría de fábrica: realizar auditorías de calidad internas y de terceros regularmente.
5.Método de entrega
Si tiene su propio transitario, podemos enviarlo a la Agencia de carga designada por usted, y si no, podemos elegir los métodos de entrega más convenientes, como dhl, fedex, transporte aéreo y marítimo.
6.Método de pago
Cartas de crédito, facturas de aceptación, facturas de pago, transferencias bancarias, remesas de Western union, moneygram, paypal, alipay, bancos.
