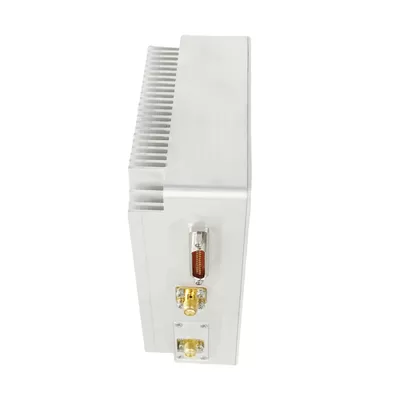

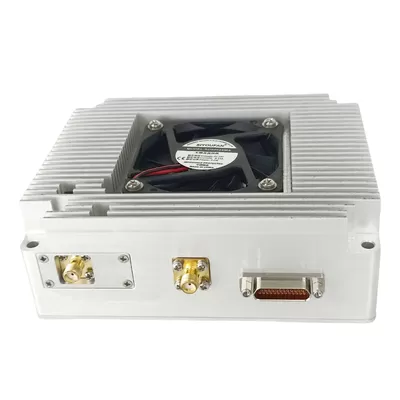

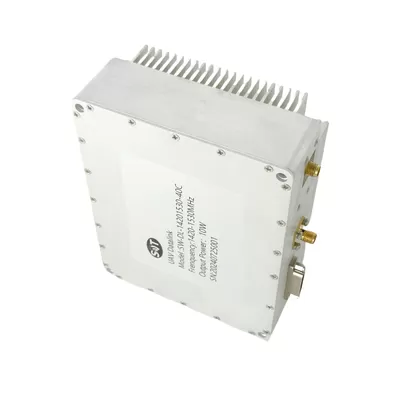

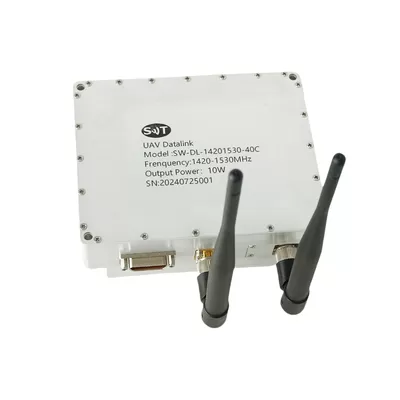

Enlace De Datos De Drones De Transmisión De Vídeo Militar Diseñado Con Amplificador De Potencia De 10w De 1420 - 1530 MHz
El SW - DL - 14201530 - 40C Es Un Amplificador De Potencia De Enlace De Datos De 10w Diseñado Especialmente Para Aplicaciones Militares Y Comerciales. Soporta Un Rango De Frecuencia De 1420 A 1530 MHz Y Ofrece Métodos De Modulación Como Cofdm (qpsk, Qam16, Qam64 Tdd). El Amplificador Proporciona Una Velocidad Máxima De Transmisión Inalámbrica De 25 Mbps Y Admite Configuraciones De Red Punto A Punto, Punto A Multipunto Y Estrella. Mide 128 X 100 X 46 Mm, Se Enfría Con Aire Forzado E Incluye Protección Contra Sobrecalentamiento.
| RF /. Eléctrico |
| Parámetros | Min | Tipo. | Max | Unidades |
| Banda De Trabajo | 1.420 |
| 1530 | MHz |
| Ancho De Banda Del Canal | 1,4 / 3 / 5 / 10 / 20 | MHz |
| Modo De Modulación | Multiplexaje De División De Frecuencia De Modo Común (qpsk / Qam16 / Qam64) TDD | - - |
| Potencia De Salida |
| 40 |
| DBm |
| Velocidad De La Plataforma | 700 Km / H |
|
| Alcance | Hasta 200 Kilómetros (los) Dependen De La Ganancia De La Antena De La Estación Receptora. Coordenadas GPS De La Plataforma Necesarias Para La Alineación Y Dirección De La Antena |
|
| Modo De Red | Red En Forma De Estrella Punto A Punto, Punto A Multipunto | - - |
| Interfaz De Datos | 1 Puerto De Red + 1 Puerto Serie | - - |
| Tasa De Transmisión Inalámbrica | Hasta 25 Mbps, Todos Los Nodos Compartidos En Transmisión Bidireccional | Opcional |
| Interfaz De Antena | 2 Conectores SMa | - - |
| Tensión De Funcionamiento |
| 24 |
| V DC |
| Corriente Eléctrica |
|
| 1,4 | A. |
| RF /. Eléctrico |
| Parámetros | Min | Tipo. | Max | Unidades |
| Banda De Trabajo | 1.420 |
| 1530 | MHz |
| Ancho De Banda Del Canal | 1,4 / 3 / 5 / 10 / 20 | MHz |
| Modo De Modulación | Multiplexaje De División De Frecuencia De Modo Común (qpsk / Qam16 / Qam64) TDD | - - |
| Potencia De Salida |
| 40 |
| DBm |
| Velocidad De La Plataforma | 700 Km / H |
|
| Alcance | Hasta 200 Kilómetros (los) Dependen De La Ganancia De La Antena De La Estación Receptora. Coordenadas GPS De La Plataforma Necesarias Para La Alineación Y Dirección De La Antena |
|
| Modo De Red | Red En Forma De Estrella Punto A Punto, Punto A Multipunto | - - |
| Interfaz De Datos | 1 Puerto De Red + 1 Puerto Serie | - - |
| Tasa De Transmisión Inalámbrica | Hasta 25 Mbps, Todos Los Nodos Compartidos En Transmisión Bidireccional | Opcional |
| Interfaz De Antena | 2 Conectores SMa | - - |
| Tensión De Funcionamiento |
| 24 |
| V DC |
| Corriente Eléctrica |
|
| 1,4 | A. |
| EMedio Ambiente /. PProtección |
| PParámetros | MIn | MAX | UNIT |
| Operación Empleados Temporales. | - 40 | + 70 | ° C |
| Temperatura De Almacenamiento. | - 40 | + 80 | ° C |
| Temperatura De Protección Del Amplificador. | + 90 | ° C |
| Medidas De Protección | Con Función De Protección De Temperatura Excesiva |
|
| I,Nput/ OSalida Panel& Amp; Nbsp; Conector |
| A.Amplificador CConector TTipo: | - - |
| TRiad CCapaz PArte NNúmero: | - - |
| NNúmero | Tipo De Interfaz | DExplicación |
| X1 | SMA - FK | Entrada De Radiofrecuencia |
| X2 | SMA - FK | Salida De Radiofrecuencia |
| X3 | Suministro De Energía | + Fuente De Alimentación De 24v; Amp; Interfaz Ethernet Y; Amp; Uart |
Нанкин Синьбао текнолоджи лтд...Основана в 2008 году, она & # 39; Компания специализируется на разработке, производстве и продаже активных, пассивных компонентов и подсистем радиочастотной микроволновой связи. Опираясь на академическую исследовательскую группу Нанкинского университета аэронавтики и астронавтики, наша компания создала инновационную команду исследований и разработок с докторскими и магистерскими талантами, которая постоянно привлекает талантливых специалистов в отрасли и выдающихся студентов из известных университетов и расширяет свою команду.
Наша компания имеет около 20 патентов на изобретения в таких областях, как активные и пассивные фазеры устройств, которые могут реконструировать антенны. Области применения охватывают такие военные области, как радиолокационная электронная война, аэрокосмическая и навигационная. В то же время он также широко используется в микроволновой связи, мобильной связи и других гражданских рыночных продуктах, охватывающих компоненты и антенны радиочастотных микроволновых устройств, в том числе высокомощные твердотельные микроволновые усилители мощности, низкошумные усилители приемопередатчика, верхние и нижние преобразователи частоты, источники частоты и так далее. Пассивные продукты включают микроволновые фильтры, дуплексные распределители мощности, соединители, синтезаторы мощности и так далее. Продукты антенны в основном основаны на различных высокопроизводительных растровых антеннах, охватывающих VHF, UHF, L - диапазон, S - диапазон, C - диапазон, X - диапазон, Ku - диапазон и так далее.
Наши; Компания расположена в красивой древней столице шести династий; Нанкин Юхуатай район большой промышленной базы данных. Для удовлетворения особых потребностей клиентов и более высоких требований к показателям, в дополнение к стандартным продуктам, мы также предоставляем клиентам индивидуальный подход к разработке продуктов, ориентированный на предоставление клиентам быстрых и качественных продуктов и услуг.
1.Наше преимущество
Опираясь на академические исследовательские группы известных университетов, компания создала инновационную исследовательскую группу с докторами и магистрами; S Степень талантов и постоянно поглощать выдающихся специалистов отрасли и выдающихся студентов известных университетов, чтобы укрепить строительство команды. Компания имеет около 20 патентов на микроволновое оборудование, схемы и антенны. Области применения включают радиолокацию, электронную войну, аэрокосмическую & НБСП;
2.О настройке
Мы можем настроить & # 39 в соответствии с требованиями наших клиентов; s Требования, просто скажите нам частоту, усиление, мощность.
3.О сроках поставки
Индивидуальные продукты обычно занимают 4 - 6 недель, и при наличии запасов их можно отправить в течение 1 - 2 недель.nbsp;
4.Как обеспечить качество
1）Контроль качества: строгая проверка соответствия сырья и производственных процессов стандартам.
2）Тестирование производительности: проведение функциональных и экологических испытаний для проверки выхода мощности и других ключевых показателей.
3）Гарантии и поддержка: Предоставление гарантийного срока и технической поддержки для решения проблем, возникающих в процессе использования.
4）Аудиторская проверка завода: регулярно проводятся внутренние и сторонние проверки качества.
5.Способ поставки
Если у вас есть собственный экспедитор, мы можем отправить его в назначенное вами экспедиторское агентство, и если нет, мы можем выбрать наиболее удобный способ доставки, такой как DHL, Fedex, воздушный или морской транспорт.
6.Способы оплаты
Аккредитивы, акцепты, платежные поручения, телеграфные переводы, денежные переводы Western Union, Moneygram, Paypal, Alipay, Bank.
