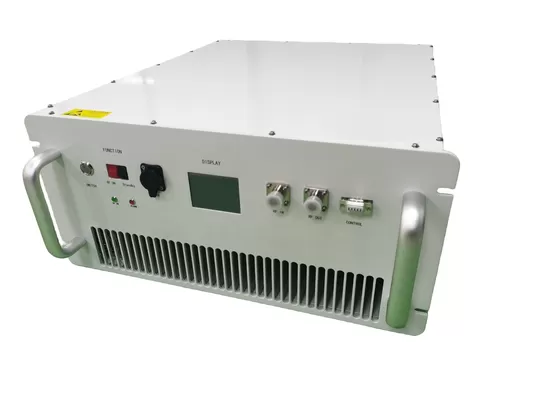

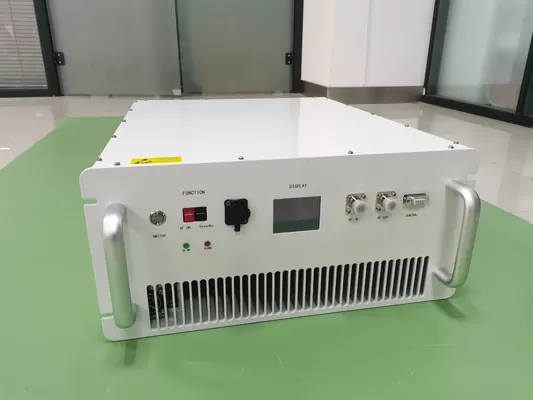

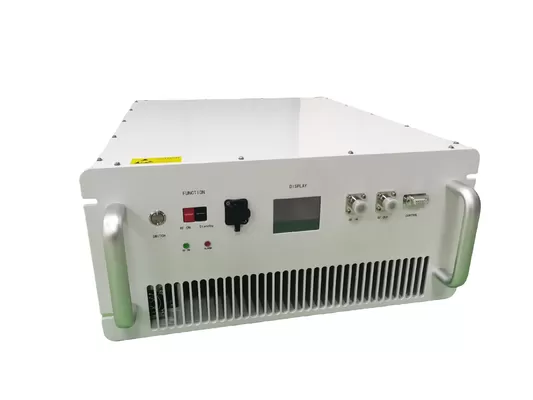

Amplificador De Potencia UHF De 80 - 1000mhz Psat 400w Amplificador De Potencia De Radiofrecuencia De Alta Potencia Para Comunicaciones Por Satélite
El Amplificador De Potencia UHF Psat 400w 80 - 1000 MHz Es Un Dispositivo Especial Diseñado Para Amplificar Las Señales De Radiofrecuencia (rf) En El Rango De Uhf, Cubriendo Específicamente El Rango De Frecuencia De 80 MHz (mhz) A 1000 Mhz, Y El Psat (potencia De Salida Saturada) Es De 400 Vatios (w).
Rango De Frecuencia: El Amplificador Funciona En El Rango De Frecuencia UHF Y Generalmente Abarca Entre 300mhz Y 3ghz. En Este Caso, Cubre Especialmente El Rango De 80 MHz A 1000 Mhz, Lo Que Lo Hace Adecuado Para Aplicaciones UHF Como Sistemas De Radiodifusión, Telecomunicaciones Y Rfid.
Potencia De Salida Saturada (psat): Psat Es De 400w, Lo Que Indica La Potencia Máxima De Salida Que El Amplificador Puede Proporcionar Antes De Alcanzar La Saturación. Esta Salida De Alta Potencia Lo Hace Adecuado Para Aplicaciones Que Requieren Una Transmisión O Prueba De Señal Fuerte Dentro De La Banda Uhf.
Aplicación: Amplificadores De Potencia UHF Se Utilizan En Diversos Campos, Como Transmisores De Radio, Sistemas De Comunicación Uhf, Sistemas De Radar Que Funcionan En Bandas De Frecuencia UHF E Investigación Científica Que Requiere Señales UHF De Alta Potencia.
Rango De Alta Frecuencia: Trabajar En La Banda UHF Significa Que El Amplificador Está Diseñado Para Procesar Eficientemente Las Señales En El Rango De Alta Frecuencia Y Garantizar Una Amplificación Precisa E Integridad De La Señal En Las Aplicaciones Uhf.
Estabilidad Y Fiabilidad: Los Amplificadores De Potencia De Radiofrecuencia En Este Rango Están Cuidadosamente Diseñados Para Mantener La Estabilidad, Fiabilidad Y Rendimiento Consistente Durante Mucho Tiempo, Lo Que Es Crucial Para Mantener La Calidad De La Señal Y La Fiabilidad Del Sistema En Aplicaciones De Ultra Alta Frecuencia.
Versátil: Aunque Tiene Una Salida De Alta Potencia Y Un Rango De Frecuencia Específico, El Amplificador Se Puede Integrar En Varios Sistemas Y Configuraciones De Radiofrecuencia Que Requieren Amplificación Dentro De La Banda Uhf, Proporcionando Flexibilidad Y Versatilidad Para La Amplificación De La Señal Uhf.
En Resumen, El Psat 400w 80 - 1000mhz UHF Power Amplifer Es Un Potente Dispositivo Especial Adaptado A Aplicaciones UHF Para Proporcionar Salida De Alta Potencia, Estabilidad Y Fiabilidad Para Sistemas De Comunicación, Radiodifusión, Radar E Investigación UHF Altamente Exigentes Que Funcionan En El Rango De Frecuencia Especificado.
Normas
Rendimiento Típico En Sistemas De 220V AC + 25oC Y 50 Omega.
| RF /. Eléctrico |
| Parámetros | Min | Tipo. | Max | Unidades |
| Frecuencia De Trabajo | 80 |
| 1000 | MHz |
| Entrada De Radiofrecuencia |
| 0 | 5 | DBm |
| Ganancia De Potencia |
| 56 |
| DB |
| Potencia De Salida P - 1db |
| 300 |
| W |
| Potencia De Salida P - SAT |
| 400 |
| W |
| Planitud De La Ganancia De Potencia |
| ± 3,5 |
| DB |
| Resistencia De Entrada / Salida |
| 50 |
| Oh, Oh |
| Señal Falsa |
|
| - 65 | DBC |
| Señal Armónica |
| - 15 |
| DBC |
| Rango De Ajuste De Ganancia |
| 31,5 |
|
|
| Ajuste De Ganancia Ste |
| 0,5 |
|
|
| Tensión De Funcionamiento | 200 | 220 | 240 | V Corriente Alterna |
| Suministro De Energía |
|
| 3.000 | W |
| Entrada Vswr |
|
| 2 |
|
| MMaquinaria |
| PParámetros | V,Región | UNIT |
| Tamaño (ancho X Profundidad X Altura) | Estantería Estándar De 19 Pulgadas De Altura 5u, 482 * 550 * 223 | Mm |
| Conector De Radiofrecuencia (entrada / Salida) | N - K / N - K (n Hembras) | - - |
| Conector De Control (opción 1) | Db9: Control De Encendido / Apagado, Control De Ganancia; Los Parámetros De Monitoreo Incluyen Potencia De Salida, Temperatura, Tensión De Alimentación Y Corriente De Alimentación. | - - |
| Conector De Control (opción 2) | Rj45: Se Puede Lograr El Control Remoto Y El Monitoreo A Través De La Red Local |
|

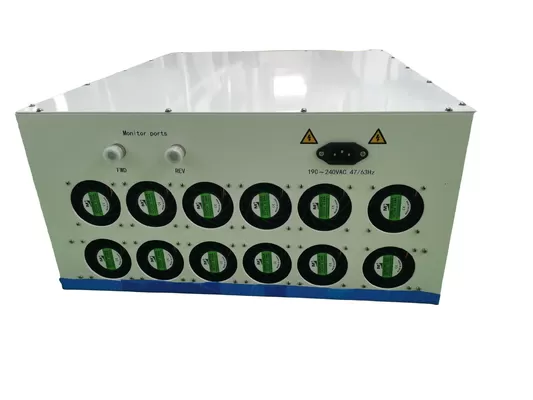

| Enfriamiento | Sistema De Refrigeración Incorporado, Enfriamiento Forzado Por Aire | - - |
| Peso | ≤ 45 | Kilogramos |
| Conector AC | Interruptor De Aire De Tres En Uno |
|
| EMedio Ambiente /. PProtección |
| PParámetros | MIn | MAX | UNIT |
| Temperatura De Trabajo. | - 25 | + 55 | ° C |
| Temperatura De La Carcasa. | - 45 | + 55 | ° C |
| Temperatura De Protección Del Amplificador. | + 80 | ° C |
| Medidas De Protección | Tiene Protección Contra Sobretemperatura, Protección Contra Sobrepotencia De Entrada, Protección Contra Sobretensión, Protección Contra Sobrecorriente, Protección Contra Desajuste De Salida |
|
| I,Nput/ OSalida Panel& Amp; Nbsp; Conector |
| A.Amplificador CConector TTipo: | - - |
| TRiad CCapaz PArte NNúmero: | - - |
| NNúmero | Tipo De Interfaz | DExplicación |
| X1n | N - FK | Entrada De Radiofrecuencia |
| X2 | N - FK | Salida De Radiofrecuencia |
| X3 | Pantalla LCD | Interfaz De Interacción Hombre - Computadora |
| X4 | Interruptor De Aire De Tres En Uno | Corriente Alterna / 220V / 50hz |
| X5 | RJ45 | Lan |
| X6 | Db9 | Interfaz De Control |
| X7 | N - FK | Puerto De Acoplamiento Positivo |
| X8 | N - FK | Puerto De Acoplamiento Inverso |
| Definición Del Conector |
| A.Amplificador CConector TTipo: | Db9 |
| TRiad CCapaz PArte NNúmero: | - - |
| NNúmero | Definición | DExplicación |
| 1 | Pa Habilitado | Ttl Alto = Habilitado, Ttl Bajo = Desactivado O Sin Conexión |
| 2 | Monitoreo De Potencia De Salida | Detección De Potencia De Salida (ttl Alto = & Nbsp;Normal& Amp; Nbsp;, Ttl Bajo = FAult& Amp; Nbsp;) |
| 3. | Monitoreo De Temperatura | Alarma De Monitoreo De Temperatura (ttl Alto = & Nbsp;Normal& Amp; Nbsp;, Ttl Bajo = FAult& Amp; Nbsp;) |
| 4 | Monitoreo De Tensión | Alarma De Monitoreo De Voltaje (ttl Alto = & Nbsp;Normal& Amp; Nbsp;, Ttl Bajo = FAult& Amp; Nbsp;) |
| 5 | Monitoreo De Corriente | Alarma De Monitoreo De Corriente (ttl Alto = & Nbsp;Normal& Amp; Nbsp;, Ttl Bajo = FAult& Amp; Nbsp;) |
| 6. | Rxd | Interfaz De Bus Serie Rs232, Ajuste De Ganancia Pa |
| 7. | Txd |
| 8 | Gnd |
| 9. | NC | NC |
