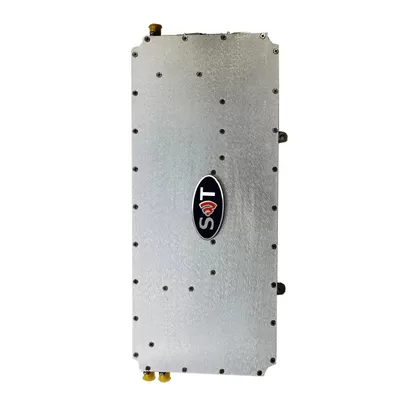

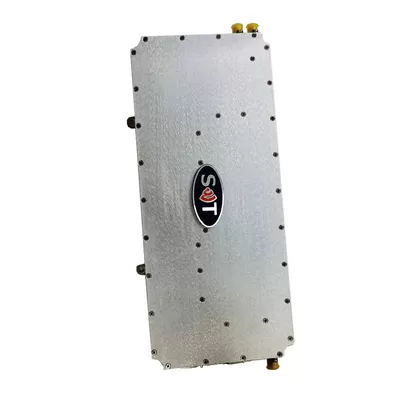

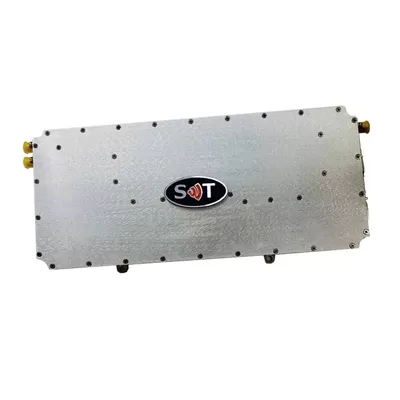

Módulo De Comunicación De 136 - 174 MHz Psat 40 DBm Amplificador De Potencia De Radiofrecuencia De Muy Alta Frecuencia Para Comunicaciones Inalámbricas
DExplicación
El Amplificador De Potencia VHF De Radiofrecuencia De 40 DBm De 136 - 174 MHz Es Un Dispositivo Especial Diseñado Para Amplificar Las Señales De Radiofrecuencia (rf) En El Rango De Frecuencia Vhf, Especialmente De 136 MHz (mhz) A 174 Mhz. Su Potencia De Salida Es De 40 Dbm.
Rango De Frecuencia: Este Amplificador De Potencia Está Hecho A Medida Para La Banda VHF Y Cubre Frecuencias De 136 A 174 Mhz. La Banda De Frecuencia Muy Alta Es Ampliamente Utilizada En Comunicaciones Inalámbricas, Radiodifusión, Aviación, Seguridad Pública Y Otros Campos.
Potencia De Salida: El Amplificador Proporciona Una Potencia De Salida De 40 Dbm, Equivalente A 10 Vatios. Esta Salida De Alta Potencia Lo Hace Adecuado Para Aplicaciones Que Requieren Una Transmisión De Señal Robusta.
AplicaciónEl Amplificador De Potencia VHF De Radiofrecuencia DBm De 40 MHz De 136 - 174 MHz Es Ampliamente Utilizado En Comunicaciones Aéreas, Comunicaciones Por Satélite, Sistemas De Comunicación De Seguridad Pública, Radio, Transmisión De Televisión Y Otros Campos. Desempeña Un Papel Vital En La Amplificación Y Transmisión De Señales En Estas áreas.
Requisitos Específicos: Debido A Su Rango De Frecuencia Específico Y Salida De Alta Potencia, Este Amplificador De Potencia Es Especialmente Adecuado Para Aplicaciones Que Involucran Amplificación De Señal Dentro De La Banda Vhf.
Estabilidad Y Fiabilidad: Estos Amplificadores De Potencia Están Generalmente Diseñados Para La Estabilidad Y Fiabilidad, Asegurando Un Funcionamiento A Largo Plazo En Diversas Condiciones Ambientales, Manteniendo Un Rendimiento Consistente. Esto Es Esencial Para Garantizar La Calidad De La Señal Y La Estabilidad Del Sistema.
En Resumen, El Amplificador De Potencia VHF De 40 DBm RF De 136 - 174 MHz Está Diseñado Específicamente Para Amplificar Las Señales Dentro De La Banda Vhf. Con Su Salida De Alta Potencia Y Rendimiento Estable, Sirve Eficazmente A Varias Aplicaciones De Radiofrecuencia Vhf.
Normas
Las Especificaciones Están Sujetas A Cambios Sin Previo Aviso. Rendimiento Típico En Sistemas + 28vdc + 25oC Y 50 Omega.
| RF /. Eléctrico |
| Parámetros | Min | Tipo. | Max | Unidades |
| Frecuencia De Trabajo | 136 | 155 | 174 | MHz |
| Entrada De Radiofrecuencia |
| - 10 |
| DBm |
| Salida De Potencia Psat |
| 40 |
| DBm |
| Ganancia |
| 50 |
| DB |
| Planitud De La Ganancia De Potencia |
| 2 |
| DB |
| Entrada Vswr |
| 1,3 |
|
|
| Tensión De Funcionamiento |
| 12 |
| VDC |
| Señal Falsa |
|
| - 60 | DBC |
| Señal Armónica |
| - 20 |
| DBC |
| Actual |
| 4 |
| A. |
| MMaquinaria |
| PParámetros | V,Región | UNIT |
| Tamaño (l X W X H) | 150 * 90 * 25 | Mm |
| Conector De Radiofrecuencia (entrada / Salida) | SMA - KFD | - - |
| DC / Conector De Control | Db9 | - - |
| Enfriamiento | Conducción Del Sustrato - Radiadores Opcionales | - - |
| Instalación | 3 - 4 A Través Del Agujero | - - |
| Peso | ≤ 1,2 | Kilogramos |
| EMedio Ambiente /. PProtección |
| PParámetros | MIn | MAX | UNIT |
| Temperatura De Funcionamiento (temperatura De La Carcasa) | - 40 | + 65 | ° C |
| Rango De Humedad | 0 - 100 | Porcentaje |
| Temperatura De Corte Del Sustrato Pa | + 85 | ° C |
| I,Nput/ OSalida PINS |
| A.Amplificador CConector TTipo: | Db9 |
| TRiad CCapaz PArte NNúmero: | - - |
| PIn NNúmero | LAbel | DExplicación |
| 1 | El Amplificador Está Activado | Ttl Alto = Habilitado, Ttl Bajo = Desactivado O Sin Conexión |
| 2 | Gnd | Gnd |
| 3. | Tracción Delantera | Detección De Potencia Hacia Adelante (ttl Alto = & Nbsp;Normal& Amp; Nbsp;, Ttl Bajo = FAult& Amp; Nbsp;) |
| 4 | Rev | Detección De Potencia Inversa (ttl Alto = & Nbsp;Normal& Amp; Nbsp;, Ttl Bajo = FAult& Amp; Nbsp;) |
| 5 - 9 | NC | NC |
Nanjing Shinewave Technology Co., Ltd..é criada no ano de 2008,e S uma empresa especializada na pesquisa e desenvolvimento, produção e vendas de RF microondas ativo, componentes passivos e subsistemas. Com base na equipe de pesquisa acadêmica da Universidade de Nanjing de Aeronáutica e Astronáutica, nossa empresa estabeleceu uma equipe inovadora de pesquisa e desenvolvimento com talentos de doutor e mestrado, e constantemente atrai talentos proeminentes na indústria e estudantes proeminentes de universidades famosas para expandir a equipe.
Nossa empresa tem cerca de 20 patentes de invenção autorizadas na antena reconfigurável ativa, passiva do comutador de fase do dispositivo, etc. Os campos de aplicação estão relacionados a contramedidas eletrônicas de radar, aeroespacial, navegação e outros campos militares. Ao mesmo tempo, também é amplamente utilizado em comunicação de microondas, comunicação móvel e outros produtos do mercado civil, cobrindo componentes e antenas de dispositivos de microondas RF, entre os quais, produtos ativos incluem amplificador de potência de microondas de estado sólido de alta potência, módulo transceptor de amplificador de baixo ruído, conversor de frequência para cima e para baixo, fonte de frequência, etc. Os produtos passivos incluem filtro de microondas, divisor de potência duplexador, acoplador, sintetizador de potência, etc. Os produtos de antena são baseados principalmente em várias antenas de chifre de alto ganho, que cobre VHF, UHF, L-banda, S-banda, C-banda, X-banda, Ku banda e assim por diante.
Nossa empresa está localizada na bela capital antiga de seis dinastias, em Nanjing Yuhuatai District Big Data Industrial Base. Para atender às necessidades especiais dos clientes e requisitos de índice mais elevados, além dos produtos padrão, também fornecemos aos clientes métodos de desenvolvimento de produtos personalizados, dedicados a fornecer aos clientes produtos e serviços rápidos e de alta qualidade.
1.As nossas vantagens
Contando com a equipe de pesquisa acadêmica de universidades famosas, a empresa estabeleceu uma equipe inovadora de pesquisa e desenvolvimento com doutorado e mestrado' s talentos de graduação, e continua a absorver excelentes talentos na indústria e estudantes proeminentes de universidades famosas para fortalecer a equipe. A empresa possui cerca de vinte patentes de invenção autorizadas em dispositivos de microondas, circuitos e antenas. O campo de aplicação envolve radar, contramedidas eletrônicas, aeroespacial e aviação.
2.Sobre a Personalização
Nós podemos personalizar de acordo com o cliente' s requisitos, basta dizer-nos a frequência, ganho, poder.
3.Sobre o Tempo de Entrega
Os produtos personalizados são normalmente 4-6 semanas, se em estoque 1-2 semanas podem ser enviados.
4.Como a qualidade é garantida
1）Controle de qualidade: Testando rigorosamente matérias-primas e o processo de produção para atender aos padrões.
2）Testes de desempenho: realização de testes ambientais e de funcionalidade para verificar a saída de potência e outras métricas-chave.
3）Garantia e suporte: Fornecer um período de garantia e suporte técnico para resolver problemas durante o uso.
4）Auditorias de fábrica: Realizando regularmente auditorias de qualidade internas e de terceiros.
5.Método de entrega
Se você tem seu próprio remetente de frete, nós podemos enviar para o seu remetente de frete designado, se não, nós podemos escolher a maneira mais conveniente de entrega, tais como DHL, Fedex, frete aéreo, frete marítimo.
6.Método de pagamento
L/C, D/A, D/P, T/T, Western union, Moneygram, Paypal, Alipay, Banco.
