Alta Ganancia De 0,05 A 0,5 GHz Psat 40 DBm Mejora La Intensidad De Señal Del Amplificador De Potencia De Radiofrecuencia De Varios Sistemas De Comunicación
Explicación

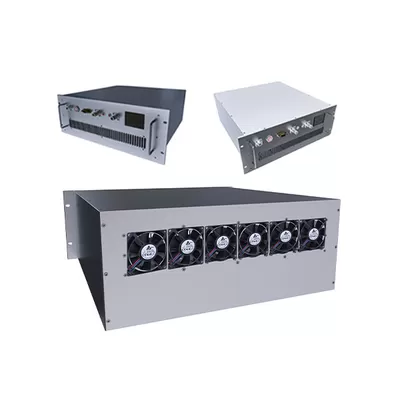

El Amplificador De Potencia De Radiofrecuencia Psat 40 DBm De 0,05 A 0,5 GHz Es Un Amplificador Multifuncional Y De Alto Rendimiento Diseñado Especialmente Para Aplicaciones De Banda Ancha De Baja Frecuencia. El Amplificador Es Ideal Para Sistemas De Comunicación, Pruebas Y Mediciones, Amplificación De Señales Y Diversas Otras Aplicaciones De Radiofrecuencia Que Requieren Una Salida De Potencia Potente Y Una Excelente Lineal.
Características Principales:
Rango De Banda Ancha: Funciona En Un Rango De Banda Ancha De 50 MHz A 500 MHz Y Es Adecuado Para Una Variedad De Aplicaciones De Baja Frecuencia.
Alta Potencia De Salida: Proporciona Una Potencia De Salida Saturada (psat) De 40 Dbm, Equivalente A 10 Vatios.
Alta Ganancia: Proporciona Una Ganancia Significativa Para Ampliar La Señal De Entrada Débil A La Salida De Alta Potencia.
Coeficiente De Bajo Ruido: Garantizar La Introducción Mínima De Ruido Y Mantener La Integridad De La Alta Señal.
Diseño Sólido: Construido Con Materiales Duraderos E Instalado En Una Carcasa Robusta Para Soportar Duras Condiciones De Funcionamiento.
Enfriamiento Eficiente: Equipado Con Un Sistema De Refrigeración Para Mantener La Temperatura De Trabajo óptima Y Garantizar Un Rendimiento Confiable.
Función De Protección: Incluye Protección Incorporada Contra Sobrecalentamiento, Sobretensión Y Sobrecorriente Para Proteger El Amplificador.
Rendimiento Lineal: Proporciona Una Excelente Lineal, Reduce La Distorsión Y Mantiene La Calidad De La Señal Amplificada.
Aplicaciones:
Sistema De ComunicaciónMejorar La Intensidad De La Señal De Varios Sistemas De Comunicación, Incluida La Radio VHF / Uhf.
Pruebas Y Mediciones: Esencial Para Las Pruebas Y Mediciones De Radiofrecuencia En Entornos De Laboratorio Y De Campo.
Amplificación De La Señal: Para Aplicaciones De Amplificación De Señales Para Mejorar Las Señales Débiles Y, Por Lo Tanto, Recibir Y Transmitir Mejor.
Radio: Adecuado Para Fm, VHF Y Otras Aplicaciones De Radiodifusión Para Garantizar Que La Transmisión De Señal Sea Clara Y Poderosa.
Investigación Científica: Muy Adecuado Para Proyectos De Investigación Que Requieren Amplificación De Radiofrecuencia De Alta Potencia Y Baja Frecuencia.
Ventajas:
Versátil: Adecuado Para Diversas Frecuencias Y Aplicaciones, Despliegue Flexible.
Alta Fiabilidad: Tiene Una Estructura Sólida Y Funciones De Protección, Que Pueden Funcionar De Manera Confiable En Condiciones Duras.
Fácil Integración: Diseñado Para Integrarse Fácilmente En Sistemas Existentes Con Interfaces De Radiofrecuencia Estándar Y Opciones De Control.
Normas
Las Especificaciones Están Sujetas A Cambios Sin Previo Aviso. Propiedades Típicas En Sistemas + 28vdc + 25 ° C Y 50 Omega.
| Eléctrico SPECIFICATIONS@25Grados Celsius |
| Parámetros | Min | Típico | Max | Unidades |
| Rango De Frecuencia | 0,05 |
| 0,5 | GHz |
| Ganancia De Potencia | 40 |
|
| DB |
| Planitud De La Ganancia De Potencia |
| ± 2 |
| DB |
| Potencia De Salida (psat Cw) | 40 |
|
| DBm |
| Falso | - 50 |
|
| DBC |
| Armónicos | - 13 |
|
| DBC |
| Entrada Vswr |
|
| 2: 1 | Tasa |
| Output Vswr |
|
| 2.5: 1 | Tasa |
| Tensión De Entrada | 180 | 220 | 240 | Volt |
| Interfaz Hombre - Máquina | Pantalla Táctil Lcd: Voltaje, Corriente, Temperatura, Potencia Fwd / Rev |
| Interfaz De Control De Programas | TCP / IP Y Ethernet |
Nota:
1. Señal De Entrada: Am, Fm, Cw, Pulso, Lfm, Codificación De Fase.
2. Protección Contra La Sobretemperatura; Protección De La Relación De Onda Residente De Sobretensión Incentivos Excesivos Para La Protección.
3. Enfriamiento Forzado Por Aire.
4. Protección Contra La Lluvia, La Arena Y El Polvo.
| Calificación Ambiental |
| Parámetros | Min | Típico | Max | Unidades |
| Potencia Máxima De Entrada |
| 0 ± 2 |
| DBm |
| Temperatura De Trabajo | 0 |
| + 55 | Grados Celsius |
| Temperatura No Operativa | - 10 |
| + 70 | Grados Celsius |
| Humedad Relativa (sin Condensación) |
| 95 |
| Porcentaje |
| Altitud (mil - STD - 810f) | 10.000 |
| 30.000 | Pies |
| Impacto / Vibración (mil - STD - 810f) |
| Hueso De Aire |
|
|

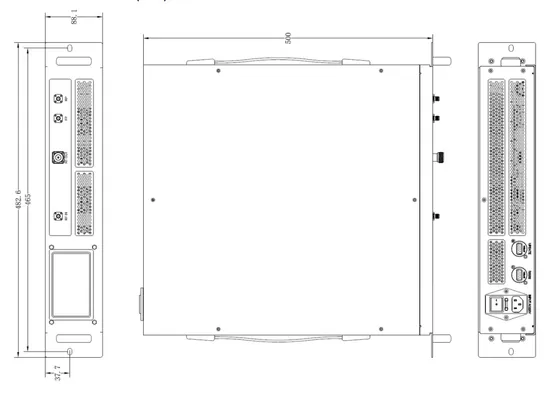

| Especificaciones Mecánicas |
| Parámetros | Valor | Restricciones | Unidades |
| Tamaño | Diámetro 2u: 500 Mm | Max | Mm |
| Peso | 13000 ± 2500 | Max | Gramos |
| Entrada Del Conector De Radiofrecuencia | N - F |
|
|
| Salida Del Conector De Radiofrecuencia | N - F |
|
|
| Resistencia | 50 |
| Ohm |
