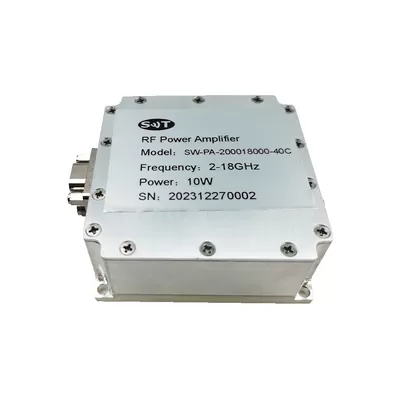

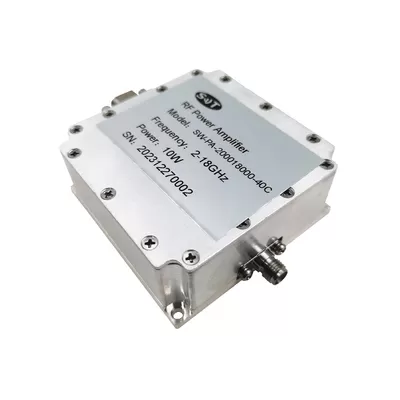

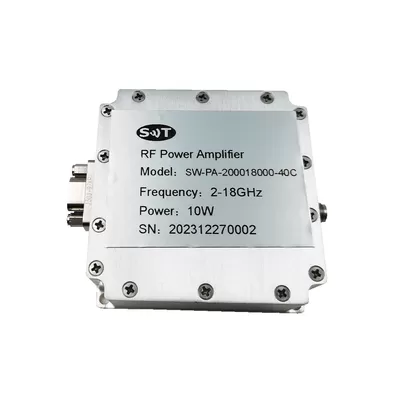

Módulo De Comunicación De Banda Ku De 2 - 18ghz Psat 50 W Amplificador De Potencia De Radiofrecuencia Lineal, Con Tecnología Ldmos
DExplicación
El Amplificador De Potencia De Radiofrecuencia De Banda Ku De 2 - 18ghz Está Diseñado Para Amplificar Las Señales En El Rango De Frecuencia De 2ghz A 18ghz, Especialmente Para La Banda Ku.
Rango De Frecuencia:
Características Principales:
Diseño De Banda Ancha: Capaz De Ampliar La Señal De Banda Ancha De 2ghz A 18ghz Para Que Sea Adecuada Para Aplicaciones De Banda Ku.
Salida De Alta Potencia: Proporciona Alta Potencia De Salida, Adecuada Para Aplicaciones Que Requieren Una Fuerte Intensidad De Señal.
Eficiencia: Algunos Modelos Tienen Una Alta Eficiencia De Conversión De Energía, Lo Que Reduce El Desperdicio De Energía Y La Generación De Calor.
Aplicación:
Comunicación Por Satélite: Para Amplificación Y Transmisión De Señales En Sistemas De Comunicación Por Satélite De Banda Ku.
Medición De Radiofrecuencia: Se Aplica A Analizadores De Espectro Y Otros Equipos De Medición De Radiofrecuencia Para Amplificación Y Procesamiento De Señales.
Sistema De Radar: Se Utiliza Para El Procesamiento Y Amplificación De Señales En El Sistema De Radar Para Mejorar El Rendimiento Del Radar.
Características Técnicas:
Alta Lineal: Garantizar La Precisión Y Estabilidad De La Amplificación De La Señal, Adecuada Para El Procesamiento De Señales De Radiofrecuencia Exigente.
Múltiples Interfaces Y Métodos De Control: Soporte De Diversas Interfaces Y Métodos De Control Para Facilitar La Integración Y El Uso.
Alta Fiabilidad: Diseñada Especialmente Para La Estabilidad Y Fiabilidad, Adecuada Para Operaciones A Largo Plazo Y Entornos De Alta Carga.
Casos De Uso:
Estación Terrestre Por Satélite: Para La Amplificación Y Procesamiento De Señales De La Estación Terrestre Por Satélite.
Prueba De Radiofrecuencia: Se Aplica A Varios Equipos De Prueba De Radiofrecuencia Y Configuraciones De Laboratorio Para Amplificación Y Prueba De Señales.
Equipo De Comunicación: Adecuado Para Amplificación Y Transmisión De Señales En Equipos De Comunicación De Banda Ku.
En Resumen, El Amplificador De Potencia De Radiofrecuencia De Banda Ku De 2 - 18ghz Es Un Dispositivo Multifuncional Adecuado Para Varias Aplicaciones De Radiofrecuencia De Banda Ku, Con Las Características De Salida De Alta Potencia, Alta Eficiencia Y Fiabilidad. Es Una Parte Importante De Muchos Sistemas De Comunicación, Radar Y Medición.
Normas
| RF /. Eléctrico |
| Parámetros | Min | Tipo. | Max | Unidades |
| Frecuencia De Trabajo | 2 |
| 18 | GHz |
| Entrada De Radiofrecuencia |
| 0 |
| DBm |
| Salida De Potencia P - SAT |
| 50 |
| W |
| Ganancia De Potencia |
| 47 |
| DB |
| Planitud De La Ganancia De Potencia |
| ± 3,5 |
| DB |
| Señal Armónica |
| - 10 |
| DBC |
| Entrada Vswr |
| 2 | 2,5 |
|
| Tensión De Funcionamiento |
| 28 |
| VDC |
| Corriente Eléctrica |
|
|
| A. |
| Resistencia De Entrada Y Salida |
| 50 |
| Ω |
| MMaquinaria |
| PParámetros | V,Región | UNIT |
| Tamaño (ancho X Profundidad X Altura) | 350 * 300 * 90 | Mm |
| Conector De Radiofrecuencia (entrada / Salida) | SMA - KF / SMA - KF | - - |
| Conector De Control | D - Subb: Control De Encendido / Apagado; Los Parámetros De Monitoreo Incluyen Potencia De Salida, Temperatura | - - |
| Enfriamiento | Se Necesitan Radiadores Externos | - - |
| Peso | ≤ 8 | Kilogramos |
| EMedio Ambiente /. PProtección |
| PParámetros | MIn | MAX | UNIT |
| Temperatura De Trabajo. | - 40 | + 85 | ° C |
| Temperatura De Almacenamiento. | - 40 | + 85 | ° C |
| Temperatura De Protección Del Amplificador. | + 90 | ° C |
| Medidas De Protección | Con Protección Contra Sobretemperatura, Protección Contra Sobrepotencia De Entrada, Protección Contra Sobretensión, Protección Contra Sobrecorriente |
|
I,Nput/ OSalida Panel& Amp; Nbsp; Conector |
| A.Amplificador CConector TTipo: | - - |
| TRiad CCapaz PArte NNúmero: | - - |
| NNúmero | Tipo De Interfaz | DExplicación |
| X1 | SMA - FK | Entrada De Radiofrecuencia |
| X2 | SMA - FK | Salida De Radiofrecuencia |
| X6 | D - Subb | DC ®; Amp; Interfaz De Control |
| Definición Del Conector |
| A.Amplificador CConector TTipo: | D - Subb |
| TRiad CCapaz PArte NNúmero: | - - |
| NNúmero | Definición | DExplicación |
| 1 | VDD | 28v |
| 2 | VDD | 28v |
| 3. | Gnd | Gnd |
| 4 | Gnd | Gnd |
| 5 | Pa Habilitado | Ttl Alto = Habilitado, Ttl Bajo = Desactivado O Sin Conexión |
| 6. | Alarma | Alarma (ttl) |
| 7. | Monitoreo De Temperatura | Temperatura (simulación) |
| 8 | NC | NC |
| 9. | NC | NC |
