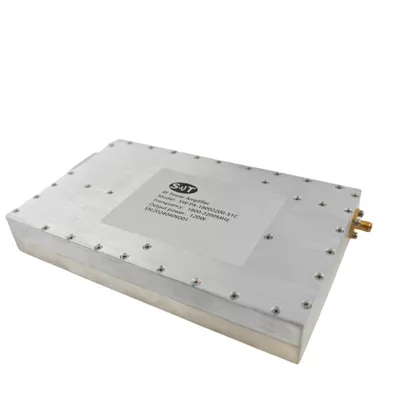

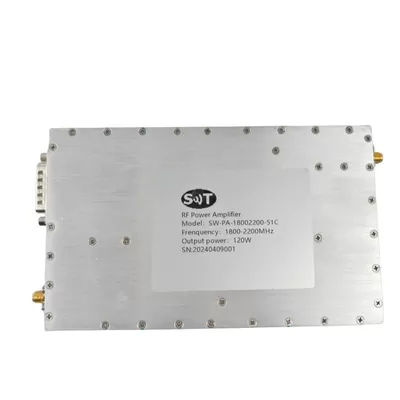

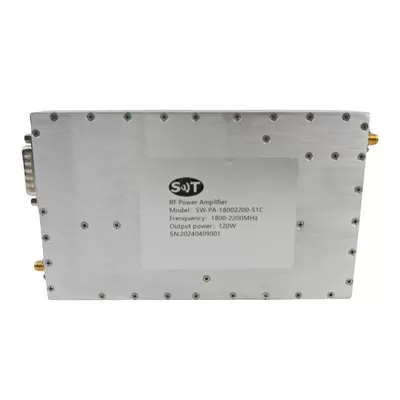

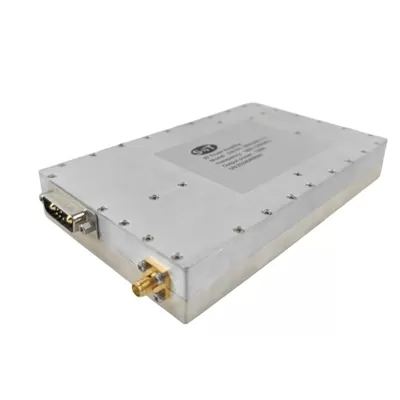

Amplificador De Potencia De Radiofrecuencia De Transmisor De Alta Eficiencia Y Baja Distorsión De 1,8 - 2,2 GHz Con Ganancia De 35db Para Redes Inalámbricas
Explicación
El Amplificador De Potencia De Radiofrecuencia (radiofrecuencia) Es Un Dispositivo Electrónico Utilizado Para Aumentar La Potencia De La Señal De Radiofrecuencia. Se Utiliza Principalmente En Comunicaciones Inalámbricas, Sistemas De Radar, Comunicaciones Por Satélite, Radio Y Televisión, Equipos Médicos Y Otros Campos. El Amplificador Puede Ampliar La Señal De Radiofrecuencia De Baja Potencia A Un Nivel Suficiente Para Garantizar La Integridad De La Señal Y Evitar Una Atenuación Excesiva Durante La Transmisión.
Los Amplificadores De Potencia De Radiofrecuencia Suelen Utilizar Componentes Electrónicos De Alta Frecuencia Como Transistor, Transistor De Potencia (como Gan, Ldmos, Etc.), Circuitos Integrados, Etc., Para Amplificar La Señal Aumentando El Voltaje O La Corriente. Tienen Un Amplio Rango De Frecuencia De Trabajo, Generalmente Cubriendo Bandas De Frecuencia De Decenas De Miles De Hertz A Miles De Hertz, Y Son Adecuados Para Procesar Diversas Señales De Radiofrecuencia.
En La Aplicación, El Amplificador De Potencia De Radiofrecuencia Desempeña Un Papel Vital En El Sistema De Comunicación Inalámbrica, Que Puede Mejorar La Distancia De Transmisión De Señal, La Cobertura Y La Capacidad Antiinterferencia. También Tienen Aplicaciones Importantes En Sistemas De Radar, Radio Y Televisión, Comunicaciones Por Satélite Y Equipos Médicos.
En General, El Amplificador De Potencia De Radiofrecuencia Es Un Componente Indispensable En Las Comunicaciones Inalámbricas Modernas Y Los Equipos Electrónicos, Proporcionando Soluciones Confiables De Amplificación De Señal Para Diversas Aplicaciones De Radiofrecuencia.

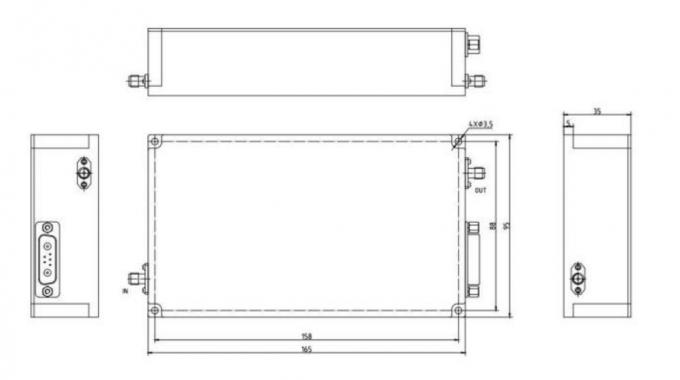

Esquema Dimensión Dibujo
Normas
| RF Eléctrico |
| Parámetros | Min | Tipo. | Max | Unidades |
| Frecuencia De Trabajo | 1,8 |
| 2,2 | GHz |
| Entrada De Radiofrecuencia |
| 0 |
| DBm |
| Ganancia De Potencia | 50,8 | 51 |
| DB |
| Potencia De Salida P - SAT | 50,8 | 51 |
| DBm |
| Planitud De La Ganancia De Potencia |
| ± 2 |
| DB |
| Resistencia De Entrada / Salida | 50 | Oh, Oh |
| Señal Falsa |
| - 60 |
| DBC |
| Señal Armónica |
| - 20 |
| DBC |
| Tensión De Funcionamiento |
| 28 |
| V, |
| Corriente Eléctrica |
| 8 | 9. | A. |
| Entrada Vswr |
|
| 2 |
|
| Maquinaria |
| PParámetros | V,Región | UNIT |
| Tamaño (ancho X Profundidad X Altura) | 165 * 95 * 35 | Mm |
| Conector De Radiofrecuencia (entrada / Salida) | SMA - KF / SMA - FK | - - |
| Conector De Control | D - Subb: Control De Encendido / Apagado; Los Parámetros De Monitoreo Incluyen Potencia De Salida, Temperatura | - - |
| Enfriamiento | Se Necesitan Radiadores Externos | - - |
| Peso | ≤ 2,5 | Kilogramos |
| Medio Ambiente Y; Nbsp;/. Medidas De Protección |
| PParámetros | MIn | MAX | UNIT |
| Temperatura De Trabajo. | - 20 | + 55 | ° C |
| Temperatura De Almacenamiento. | - 40 | + 80 | ° C |
| Temperatura De Protección Del Amplificador. | + 90 | ° C |
| Conmoción | Mil - STD - 810f / G |
|
| Vibración | Mil - STD - 810f / G |
|
| Medidas De Protección | Con Protección Contra Sobretemperatura, Protección Contra Sobrepotencia De Entrada, Protección Contra Sobretensión, Protección Contra Sobrecorriente |
|
| Entrada/ Salida Y; Nbsp;Conector De Panel |
| A.Amplificador& Amp; Nbsp; CConector TTipo: | A.Amplificador& Amp; Nbsp; CConector TTipo: |
| TRiad& Amp; Nbsp; CCapaz& Amp; Nbsp; PArte& Amp; No Lo Sé, No Lo Sé. NNúmero: | TRiad& Amp; Nbsp; CCapaz& Amp; Nbsp; PArte& Amp; No Lo Sé, No Lo Sé. NNúmero: |
| NNúmero | NNúmero | NNúmero |
| X1 | X1 | X1 |
| X2 | X2 | X2 |
| X6 | X6 | X6 |
| Conector Definición |
| A.Amplificador& Amp; Nbsp; CConector TTipo: | D - Subb |
| TRiad& Amp; Nbsp; CCapaz& Amp; Nbsp; PArte& Amp; No Lo Sé, No Lo Sé. NNúmero: | - - |
| NNúmero | Definición | DExplicación |
| 1 | VDD | 28v |
| 2 | Gnd | Gnd |
| 3. | Pa Habilitado | Ttl Alto = Habilitado, Ttl Bajo = Desactivado O Sin Conexión |
| 4 | Alarma | Alarma (ttl) |
| 5 | Monitoreo De Temperatura | Temperatura (simulación) |
| 6. | NC | NC |
| 7. | NC | NC |
Nanjing Shinewave Technology Co., Ltd..é criada no ano de 2008,e S uma empresa especializada na pesquisa e desenvolvimento, produção e vendas de RF microondas ativo, componentes passivos e subsistemas. Com base na equipe de pesquisa acadêmica da Universidade de Nanjing de Aeronáutica e Astronáutica, nossa empresa estabeleceu uma equipe inovadora de pesquisa e desenvolvimento com talentos de doutor e mestrado, e constantemente atrai talentos proeminentes na indústria e estudantes proeminentes de universidades famosas para expandir a equipe.
Nossa empresa tem cerca de 20 patentes de invenção autorizadas na antena reconfigurável ativa, passiva do comutador de fase do dispositivo, etc. Os campos de aplicação estão relacionados a contramedidas eletrônicas de radar, aeroespacial, navegação e outros campos militares. Ao mesmo tempo, também é amplamente utilizado em comunicação de microondas, comunicação móvel e outros produtos do mercado civil, cobrindo componentes e antenas de dispositivos de microondas RF, entre os quais, produtos ativos incluem amplificador de potência de microondas de estado sólido de alta potência, módulo transceptor de amplificador de baixo ruído, conversor de frequência para cima e para baixo, fonte de frequência, etc. Os produtos passivos incluem filtro de microondas, divisor de potência duplexador, acoplador, sintetizador de potência, etc. Os produtos de antena são baseados principalmente em várias antenas de chifre de alto ganho, que cobre VHF, UHF, L-banda, S-banda, C-banda, X-banda, Ku banda e assim por diante.
Nossa empresa está localizada na bela capital antiga de seis dinastias, em Nanjing Yuhuatai District Big Data Industrial Base. Para atender às necessidades especiais dos clientes e requisitos de índice mais elevados, além dos produtos padrão, também fornecemos aos clientes métodos de desenvolvimento de produtos personalizados, dedicados a fornecer aos clientes produtos e serviços rápidos e de alta qualidade.
1.As nossas vantagens
Contando com a equipe de pesquisa acadêmica de universidades famosas, a empresa estabeleceu uma equipe inovadora de pesquisa e desenvolvimento com doutorado e mestrado' s talentos de graduação, e continua a absorver excelentes talentos na indústria e estudantes proeminentes de universidades famosas para fortalecer a equipe. A empresa possui cerca de vinte patentes de invenção autorizadas em dispositivos de microondas, circuitos e antenas. O campo de aplicação envolve radar, contramedidas eletrônicas, aeroespacial e aviação.
2.Sobre a Personalização
Nós podemos personalizar de acordo com o cliente' s requisitos, basta dizer-nos a frequência, ganho, poder.
3.Sobre o Tempo de Entrega
Os produtos personalizados são normalmente 4-6 semanas, se em estoque 1-2 semanas podem ser enviados.
4.Como a qualidade é garantida
1）Controle de qualidade: Testando rigorosamente matérias-primas e o processo de produção para atender aos padrões.
2）Testes de desempenho: realização de testes ambientais e de funcionalidade para verificar a saída de potência e outras métricas-chave.
3）Garantia e suporte: Fornecer um período de garantia e suporte técnico para resolver problemas durante o uso.
4）Auditorias de fábrica: Realizando regularmente auditorias de qualidade internas e de terceiros.
5.Método de entrega
Se você tem seu próprio remetente de frete, nós podemos enviar para o seu remetente de frete designado, se não, nós podemos escolher a maneira mais conveniente de entrega, tais como DHL, Fedex, frete aéreo, frete marítimo.
6.Método de pagamento
L/C, D/A, D/P, T/T, Western union, Moneygram, Paypal, Alipay, Banco.
