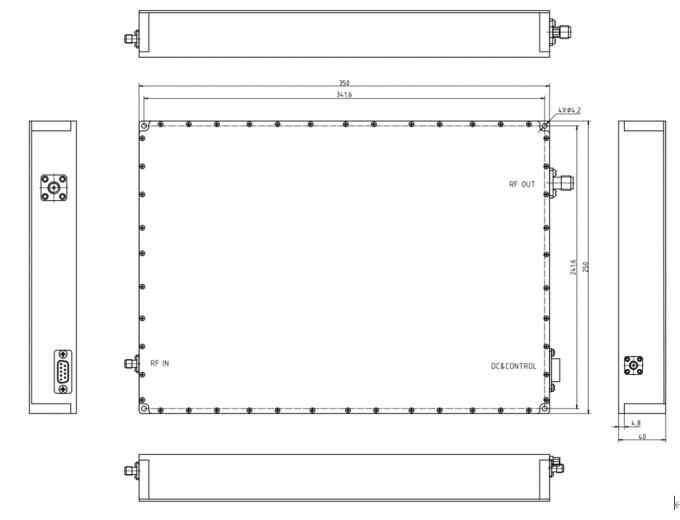

Esquema Dimensión Dibujo
Normas
| Radiofrecuencia / Eléctrica |
| Parámetros | Min | Tipo. | Max | Unidades |
| Frecuencia De Trabajo | 2000 |
| 6000 | MHz |
| Entrada De Radiofrecuencia |
| 0 | 5 | DBm |
| Salida De Potencia P - SAT |
| 47 |
| DBm |
| Ganancia De Potencia |
| 47 |
| DB |
| Planitud De La Ganancia De Potencia |
| ± 3 |
| DB |
| Entrada Vswr |
|
| 2 |
|
| Tensión De Funcionamiento |
| 28 |
| VDC |
| Resistencia De Entrada Y Salida |
| 50 |
| Oh, Oh |
| Actual |
| 9. | 10 | A. |
| MMaquinaria |
| PParámetros | V,Región | UNIT |
| Tamaño (l X W X H) | 200x120x30 | Mm |
| Conector De Radiofrecuencia (entrada / Salida) | SMA - KFD | - - |
| DC / Conector De Control | Db15 | - - |
| Enfriamiento | Considerar La Disipación De Calor Del Sistema | - - |
| Instalación | 3 - 6 A Través Del Agujero | - - |
| Peso | ≤ 1,5 | Kilogramos |
| EMedio Ambiente /. PProtección |
| PParámetros | MIn | MAX | UNIT |
| Temperatura De Funcionamiento (temperatura De La Carcasa) | - 40 | + 85 | ° C |
| Rango De Humedad | 0 - 100 | Porcentaje |
| Temperatura De Corte Del Sustrato Pa | + 90 | ° C |
| I,Nput/ OSalida PINS |
| A.Amplificador CConector TTipo: | Db15 |
| TRiad CCapaz PArte NNúmero: | - - |
| PIn NNúmero | LAbel | DExplicación |
| 1 - 3 | - VDC | + 28v |
| 4 - 5 | Gnd | Suelo |
| 6. | El Amplificador Está Activado | Desactivado: Ttl & Amp; "; High ®; ";, Habilitado: Ttl & Amp; "; Bajo; "; O Sin Conexión
(bajo: 0 A 0,5v, Alto: 2,5 A 5v) |
| 7. | Alarma De Temperatura | Alarma De Temperatura (ttl Alto = Normal, Ttl Bajo = Falla) |
| 8 | Alarma De Potencia Inversa | Alarma De Potencia Inversa (ttl Alto = Normal, Ttl Bajo = Falla) |
| 9. | Gnd | Suelo |
| 10 | Monitoreo De Potencia De Salida | Detección De Potencia De Salida (voltaje Analógico De Salida) |
| 11 | Monitoreo De Potencia Inversa | Detección De Potencia Inversa (voltaje Analógico De Salida) |
| 12 | Monitoreo De Temperatura | Monitoreo De Temperatura (voltaje Analógico De Salida) |
| 13 - 15 | NC | NC
|
Nanjing Shinewave Technology Co., Ltd..é criada no ano de 2008,e S uma empresa especializada na pesquisa e desenvolvimento, produção e vendas de RF microondas ativo, componentes passivos e subsistemas. Com base na equipe de pesquisa acadêmica da Universidade de Nanjing de Aeronáutica e Astronáutica, nossa empresa estabeleceu uma equipe inovadora de pesquisa e desenvolvimento com talentos de doutor e mestrado, e constantemente atrai talentos proeminentes na indústria e estudantes proeminentes de universidades famosas para expandir a equipe.
Nossa empresa tem cerca de 20 patentes de invenção autorizadas na antena reconfigurável ativa, passiva do comutador de fase do dispositivo, etc. Os campos de aplicação estão relacionados a contramedidas eletrônicas de radar, aeroespacial, navegação e outros campos militares. Ao mesmo tempo, também é amplamente utilizado em comunicação de microondas, comunicação móvel e outros produtos do mercado civil, cobrindo componentes e antenas de dispositivos de microondas RF, entre os quais, produtos ativos incluem amplificador de potência de microondas de estado sólido de alta potência, módulo transceptor de amplificador de baixo ruído, conversor de frequência para cima e para baixo, fonte de frequência, etc. Os produtos passivos incluem filtro de microondas, divisor de potência duplexador, acoplador, sintetizador de potência, etc. Os produtos de antena são baseados principalmente em várias antenas de chifre de alto ganho, que cobre VHF, UHF, L-banda, S-banda, C-banda, X-banda, Ku banda e assim por diante.
Nossa empresa está localizada na bela capital antiga de seis dinastias, em Nanjing Yuhuatai District Big Data Industrial Base. Para atender às necessidades especiais dos clientes e requisitos de índice mais elevados, além dos produtos padrão, também fornecemos aos clientes métodos de desenvolvimento de produtos personalizados, dedicados a fornecer aos clientes produtos e serviços rápidos e de alta qualidade.
1.As nossas vantagens
Contando com a equipe de pesquisa acadêmica de universidades famosas, a empresa estabeleceu uma equipe inovadora de pesquisa e desenvolvimento com doutorado e mestrado' s talentos de graduação, e continua a absorver excelentes talentos na indústria e estudantes proeminentes de universidades famosas para fortalecer a equipe. A empresa possui cerca de vinte patentes de invenção autorizadas em dispositivos de microondas, circuitos e antenas. O campo de aplicação envolve radar, contramedidas eletrônicas, aeroespacial e aviação.
2.Sobre a Personalização
Nós podemos personalizar de acordo com o cliente' s requisitos, basta dizer-nos a frequência, ganho, poder.
3.Sobre o Tempo de Entrega
Os produtos personalizados são normalmente 4-6 semanas, se em estoque 1-2 semanas podem ser enviados.
4.Como a qualidade é garantida
1）Controle de qualidade: Testando rigorosamente matérias-primas e o processo de produção para atender aos padrões.
2）Testes de desempenho: realização de testes ambientais e de funcionalidade para verificar a saída de potência e outras métricas-chave.
3）Garantia e suporte: Fornecer um período de garantia e suporte técnico para resolver problemas durante o uso.
4）Auditorias de fábrica: Realizando regularmente auditorias de qualidade internas e de terceiros.
5.Método de entrega
Se você tem seu próprio remetente de frete, nós podemos enviar para o seu remetente de frete designado, se não, nós podemos escolher a maneira mais conveniente de entrega, tais como DHL, Fedex, frete aéreo, frete marítimo.
6.Método de pagamento
L/C, D/A, D/P, T/T, Western union, Moneygram, Paypal, Alipay, Banco.
