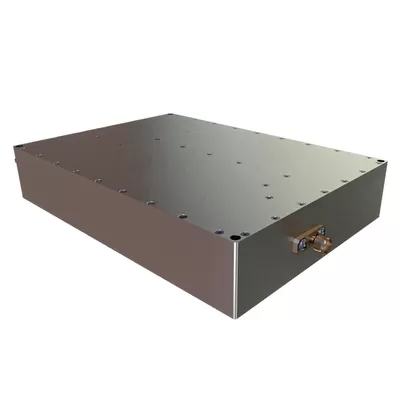

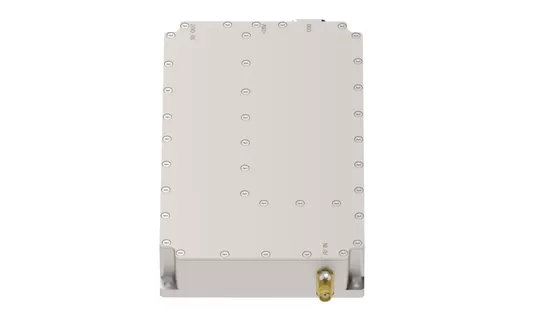

Amplificador De Potencia De Banda S 2700 - 2900 MHz último Amplificador De Potencia De Radiofrecuencia De 50 DBm
DExplicación
El Módulo Está Diseñado Específicamente Para Aplicaciones Militares Y Comerciales. Con Las últimas Tecnologías De Dispositivos Y Métodos De Diseño, Se Proporciona Alta Densidad De Potencia, Eficiencia Y Lineal En Encapsulamientos Pequeños Y Ligeros.
Normas
Las Especificaciones Están Sujetas A Cambios Sin Previo Aviso. Rendimiento Típico En Sistemas + 28vdc + 25oC Y 50 Omega.
| RF /. Eléctrico |
| Parámetros | Min | Tipo. | Max | Unidades |
| Frecuencia De Trabajo | 2.700 |
| 2.900 | MHz |
| Entrada De Radiofrecuencia |
| 8 |
| DBm |
| Salida De Potencia Psat |
| 50 |
| DBm |
| Ganancia |
| 42 |
| DB |
| Planitud De La Ganancia De Potencia |
| ± 1 |
| DB |
| Ancho De Pulso |
| 100 |
| Nosotros |
| Ciclo |
| 1000 |
| Nosotros |
| Ciclo De Trabajo |
| 10% |
|
|
| Entrada Vswr |
| 1,5 |
|
|
| Tensión De Funcionamiento |
| 42,5 |
| V, |
| MMaquinaria |
| PParámetros | V,Región | UNIT |
| Tamaño (l X W X H) | 578,05 × 247,5 × 48,15 | Mm |
| Conector De Radiofrecuencia (entrada / Salida) | BMA - KF / BMA - KF | - - |
| DC ®; Amp; Conector De Control | D - Subb 15 | - - |
| Indicación LED De Funcionamiento Normal | Verde()Normal(...) |
|
| Indicación LED De Falla Del Transistor | Rojo(avería) |
|
| Indicación LED De Ancho De Pulso Excesivo | Rojo(avería) |
|
| Enfriamiento | Conducción Del Sustrato | - - |
| Instalación | - - | - - |
| Peso | ≤ 3 | Kilogramos |
| EMedio Ambiente /. PProtección |
| PParámetros | MIn | MAX | UNIT |
| Temperatura De Funcionamiento (temperatura De La Carcasa) | - 40 | + 55 | ° C |
| Rango De Humedad | 0 - 90 | Porcentaje |
| Entrada Máxima De Radiofrecuencia | + 15 | DBm |
| Temperatura De Corte Del Sustrato Pa | + 85 | ° C |
| Protección De Alta Vswr | El Amplificador De Potencia Tiene Protección De Puerto Abierto / Cortocircuito Configuración De Los Aisladores De Entrada Y Salida |
|
| I,Nput/ OSalida PINS |
| A.Amplificador CConector TTipo: | D - Subb 15 |
| TRiad CCapaz PArte NNúmero: | - - |
| PIn NNúmero | LAbel | DExplicación |
| 1 | Gnd | 42vdc Rtn |
| 2 | VDC | Preamplificador 42vdc A |
| 3. | Detección De CW | Falla De Onda Continua Del Canal |
| 4 | Morderlo | Falla REG Del Preamplificador Chen A |
| 5 | Morderlo | Falla REG Del Preamplificador Chen A |
| 6. | NC | NC |
| 7. | NC | NC |
| 8 | El Amplificador Está Activado | Puerta Oculta De Radiofrecuencia Chana |
| 9. | Gnd | 42vdc Rtn |
| 10 | VDC | Preamplificador 42vdc A |
| 11 | Detección De CW | Falla De Onda Continua Del Canal |
| 12 | NC | NC |
| 13 | Detección De Corriente (-) | Pulso De Corriente Ch A Xmtr (-) |
| 14. | Detección De Corriente (+) | Pulso De Corriente Ch A Xmtr (+) |
| 15 | El Amplificador Está Activado | Chana Radiofrecuencia Puerta Oculta |
