Amplificador De Alta Potencia EMC 80 - 1000mhz Psat 400w Amplificador De Potencia De Banda Ancha
DExplicación
El Chasis Está Diseñado Para Aplicaciones Militares Y Comerciales. Con Las últimas Tecnologías De Dispositivos Y Métodos De Diseño, Se Proporciona Alta Densidad De Potencia, Eficiencia Y Lineal En Encapsulamientos Pequeños Y Ligeros.
Normas
Rendimiento Típico En Sistemas De 220V AC + 25oC Y 50 Omega.
| RF /. Eléctrico |
| Parámetros | Min | Tipo. | Max | Unidades |
| Frecuencia De Trabajo | 80 |
| 1000 | MHz |
| Entrada De Radiofrecuencia |
| 0 | 5 | DBm |
| Ganancia De Potencia |
| 56 |
| DB |
| Potencia De Salida P - 1db |
| 300 |
| W |
| Potencia De Salida P - SAT |
| 400 |
| W |
| Planitud De La Ganancia De Potencia |
| ± 3,5 |
| DB |
| Resistencia De Entrada / Salida |
| 50 |
| Oh, Oh |
| Señal Falsa |
|
| - 65 | DBC |
| Señal Armónica |
| - 15 |
| DBC |
| Rango De Ajuste De Ganancia |
| 31,5 |
|
|
| Ajuste De Ganancia Ste |
| 0,5 |
|
|
| Tensión De Funcionamiento | 200 | 220 | 240 | V Corriente Alterna |
| Suministro De Energía |
|
| 3.000 | W |
| Entrada Vswr |
|
| 2 |
|
| MMaquinaria |
| PParámetros | V,Región | UNIT |

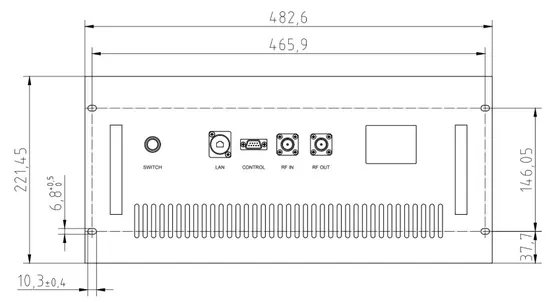

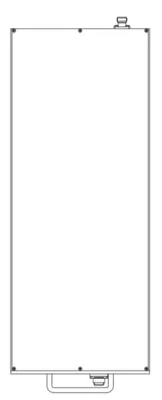

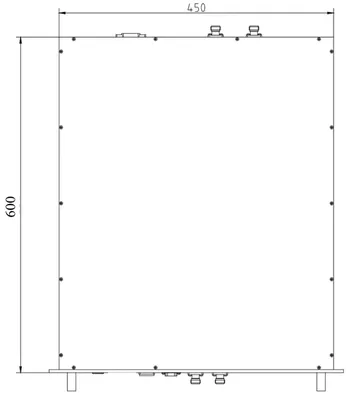

| Tamaño (ancho X Profundidad X Altura) | Estantería Estándar De 19 Pulgadas De Altura 5u, 482 * 600 * 223 | Mm |
| Conector De Radiofrecuencia (entrada / Salida) | N - K / N - K (n Hembras) | - - |
| Conector De Control (opción 1) | Db9: Control De Encendido / Apagado, Control De Ganancia; Los Parámetros De Monitoreo Incluyen Potencia De Salida, Temperatura, Tensión De Alimentación Y Corriente De Alimentación. | - - |
| Conector De Control (opción 2) | Rj45: Se Puede Lograr El Control Remoto Y El Monitoreo A Través De La Red Local |
|
| Enfriamiento | Sistema De Refrigeración Incorporado, Enfriamiento Forzado Por Aire | - - |
| Peso | ≤ 40 | Kilogramos |
| Conector AC | Interruptor De Aire De Tres En Uno |
|
| EMedio Ambiente /. PProtección |
| PParámetros | MIn | MAX | UNIT |
| Temperatura De Trabajo. | - 25 | + 55 | ° C |
| Temperatura De La Carcasa. | - 45 | + 55 | ° C |
| Temperatura De Protección Del Amplificador. | + 80 | ° C |
| Medidas De Protección | Tiene Protección Contra Sobretemperatura, Protección Contra Sobrepotencia De Entrada, Protección Contra Sobretensión, Protección Contra Sobrecorriente, Protección Contra Desajuste De Salida |
|

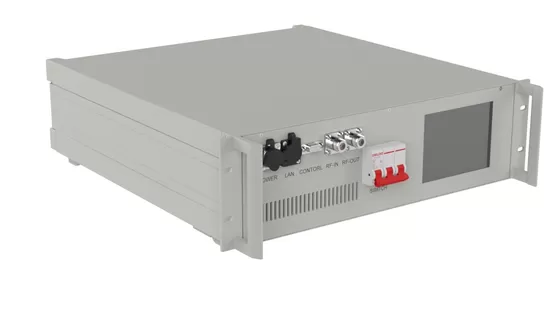

| I,Nput/ OSalida Panel& Amp; Nbsp; Conector |
| A.Amplificador CConector TTipo: | - - |
| TRiad CCapaz PArte NNúmero: | - - |
| NNúmero | Tipo De Interfaz | DExplicación |
| X1 | N - FK | Entrada De Radiofrecuencia |
| X2 | N - FK | Salida De Radiofrecuencia |
| X3 | Pantalla LCD | Interfaz De Interacción Hombre - Computadora |
| X4 | Interruptor De Aire De Tres En Uno | Corriente Alterna / 220V / 50hz |
| X5 | RJ45 | Lan |
| X6 | Db9 | Interfaz De Control |
| X7 | N - FK | Puerto De Acoplamiento Positivo |
| X8 | N - FK | Puerto De Acoplamiento Inverso |
| Definición Del Conector |
| A.Amplificador CConector TTipo: | Db9 |
| TRiad CCapaz PArte NNúmero: | - - |
| NNúmero | Definición | DExplicación |
| 1 | Pa Habilitado | Ttl Alto = Habilitado, Ttl Bajo = Desactivado O Sin Conexión |
| 2 | Monitoreo De Potencia De Salida | Detección De Potencia De Salida (ttl Alto = & Nbsp;Normal& Amp; Nbsp;, Ttl Bajo = FAult& Amp; Nbsp;) |
| 3. | Monitoreo De Temperatura | Alarma De Monitoreo De Temperatura (ttl Alto = & Nbsp;Normal& Amp; Nbsp;, Ttl Bajo = FAult& Amp; Nbsp;) |
| 4 | Monitoreo De Tensión | Alarma De Monitoreo De Voltaje (ttl Alto = & Nbsp;Normal& Amp; Nbsp;, Ttl Bajo = FAult& Amp; Nbsp;) |
| 5 | Monitoreo De Corriente | Alarma De Monitoreo De Corriente (ttl Alto = & Nbsp;Normal& Amp; Nbsp;, Ttl Bajo = FAult& Amp; Nbsp;) |
| 6. | Rxd | Interfaz De Bus Serie Rs232, Ajuste De Ganancia Pa |
| 7. | Txd |
| 8 | Gnd |
| 9. | NC | NC |
