Усилитель мощности ВЧ SW-PAR-10006000-50C мощностью 100 Вт, широкополосный 1–6 ГГц для оборонных и коммерческих испытаний ВЧ, передачи сигналов
Место происхождения: Китай
Торговая марка: SWT
Номер модели：SW-PAR-10006000-50C
Цена：Пожалуйста, свяжитесь со службой поддержки клиентов.
Описание продукта
Описание
SW-PAR-10006000-50C – усилитель мощности ВЧ на 100 Вт с сопротивлением 50 Ом, рабочий диапазон частот 1000–6000 МГц, типичная выходная мощность 50 дБм, коэффициент усиления 50 дБ, корпус стандартный 19 дюймов 5U для монтажа в стойку. Подходит для оборонных проектов и коммерческих радиотехнических задач:
Оборонная сфера: Имитация радарных сигналов, моделирование помех ВЧ, проверка надежности бортовых и автомобильных радиоузлов, настройка оборудования беспроводной связи, тестирование комплексов ВЧ;
Коммерческое применение: Испытания на старение оборудования 5G и микроволновой связи, проверка ЭМС, калибровка радиоэлементов, усиление сигналов интернета вещей, передача микроволнового сигнала телевидения, научные лабораторные опыты;
Другие задачи: Контроль сигналов охранных систем, усиление ВЧ наземных спутниковых станций, учебные опыты в вузах связи. Имеется защита от перегрева, перегрузки входа и несогласованной нагрузки, дистанционное управление по RJ45, питание от сети 220 В для непрерывной эксплуатации.
Описание
Типовые характеристики при напряжении 220 В переменного тока и температуре +25 °C в системе с сопротивлением 50 Ω.
Радиочастотные/электрические системы | ||||
ПАРАМЕТР | MIN | TYP. | МАКС | Единица |
Частота работы | 1000 | 6000 | Мегабайт | |
Входной сигнал RF | 0 | 5 | dBm | |
Выпускная мощность | 50 | dBm | ||
Увеличение мощности | 50 | dB | ||
Ровность прироста мощности | ±3 | dB | ||
Настройте регулируемый диапазон значений. | 0 | 20 | dB | |
Настройте регулируемые шаги | 0.5 | dB | ||
Входной коэффициент VSWR | 1.75 | 2 | -- | |
Импеданс входа и выхода | 50 | Ω | ||
Рабочее напряжение | 200 | 220 | 260 | V AC |
Питание мощностью 100 Вт | 600 | 700 | W | |
МЕХАНИКИСТСКИЙ | ||
ПАРАМЕТР | ЗАМЕЧЕННОЕ ЗАВЕРЖИВАНИЕ | Единица |
Размеры (Ширина × Длина × Высота) | Стандартная 19-дюймовая полка имеет высоту 5 U и размеры 482 × 550 × 223 мм. | mm |
Радиочастотные разъёмы (вход/выход) | N-K/N-K (самка) | -- |
Контрольный разъём | RJ45: Дистанционное управление и мониторинг возможны через локальную сеть (LAN). | -- |
Охлаждение | Встроенная система охлаждения с принудительным воздушным охлаждением | -- |
Вес | ≤35 | kg |
ОКРЕСТВЕННЫЕ И ЗАЩИТЕЧНЫЕ МЕЖУСТВЫ | |||
ПАРАМЕТР | MIN | МАКС | Единица |
Рабочая температура. | -10 | +55 | °C |
Диапазон влажности | 0-95 | % | |
Защитные меры | С функциями защиты от перегрева, защиты от перегрузки входного тока и защиты от несоответствия выходных значений | -- | |

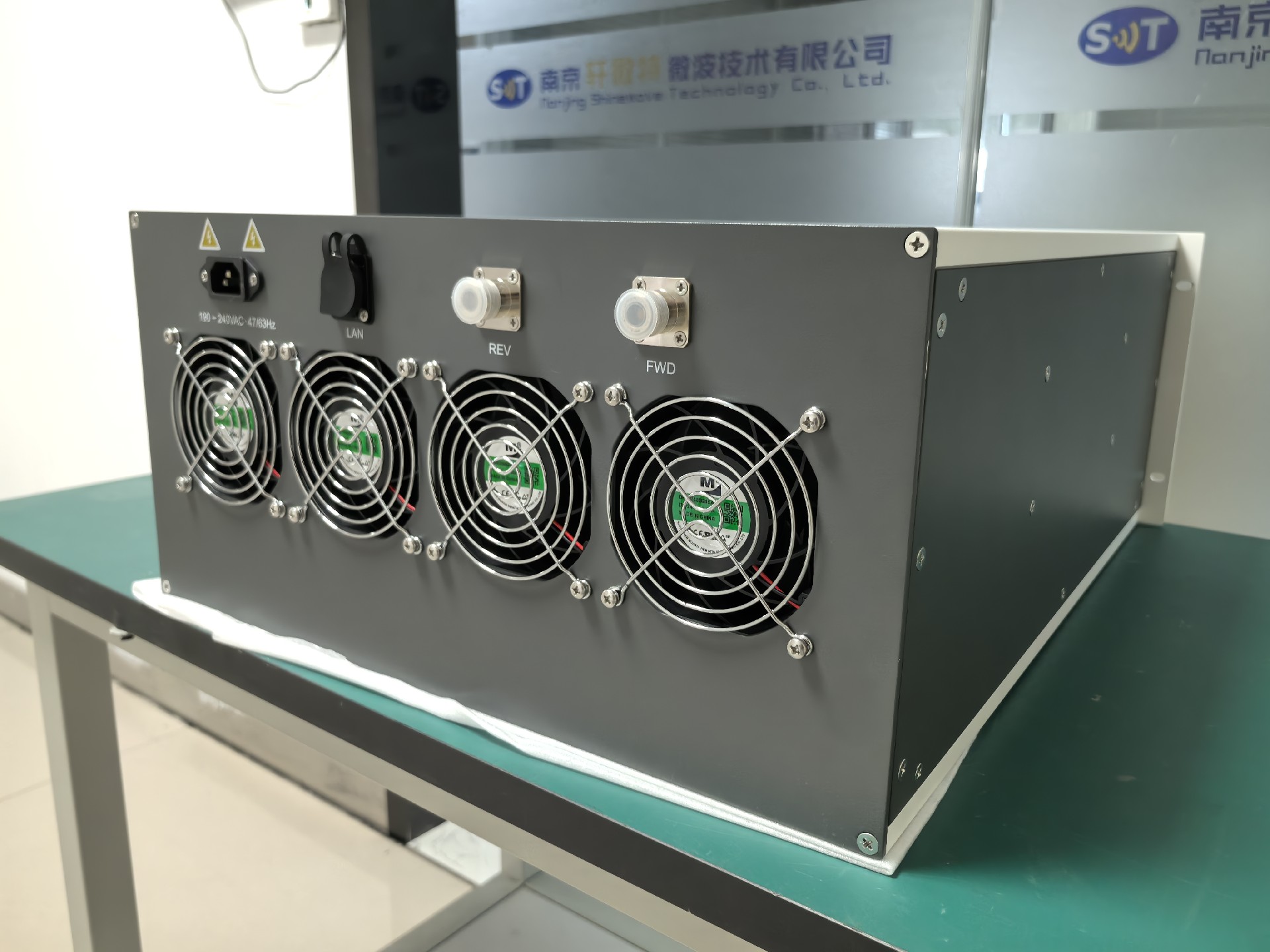

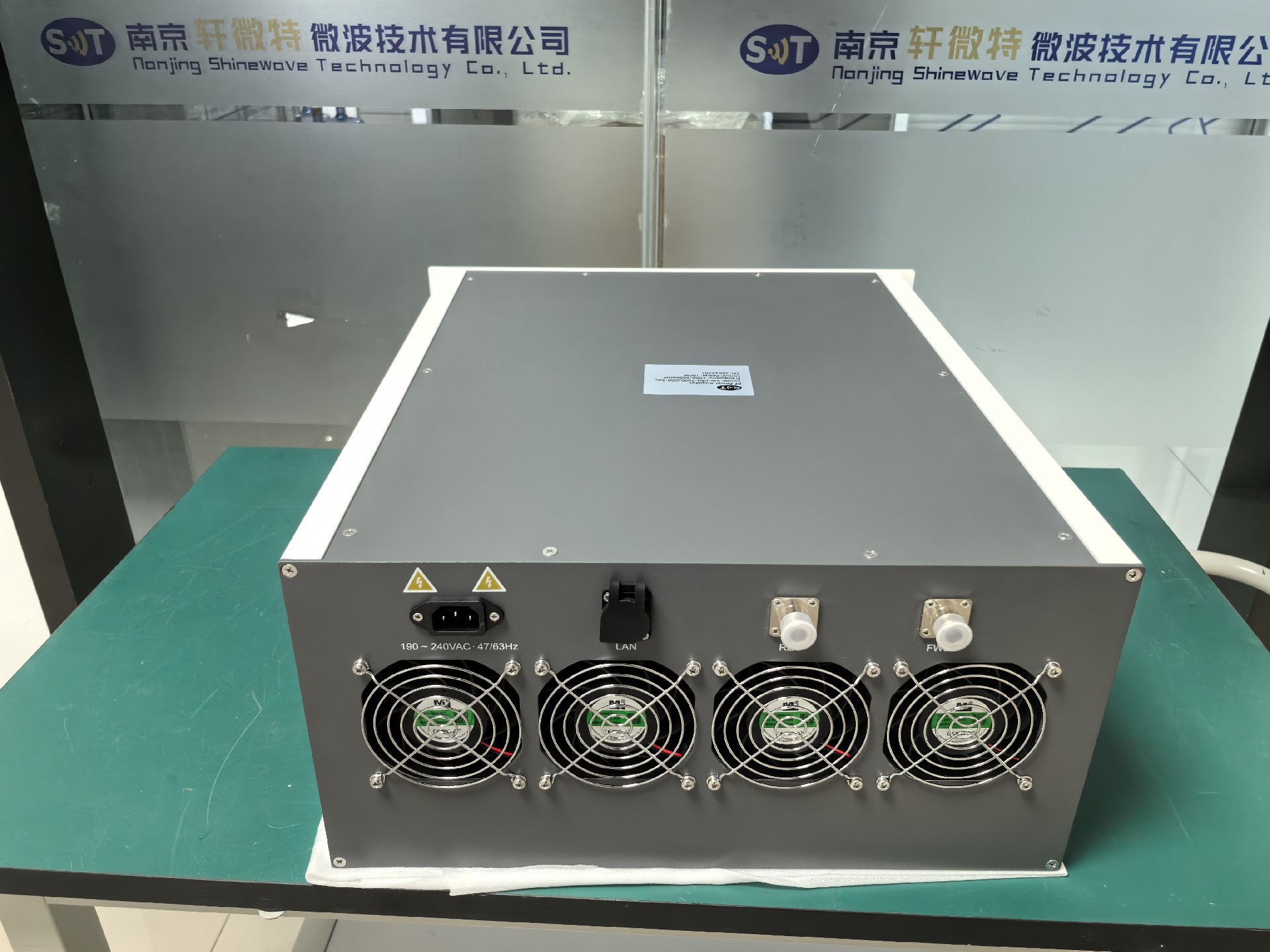

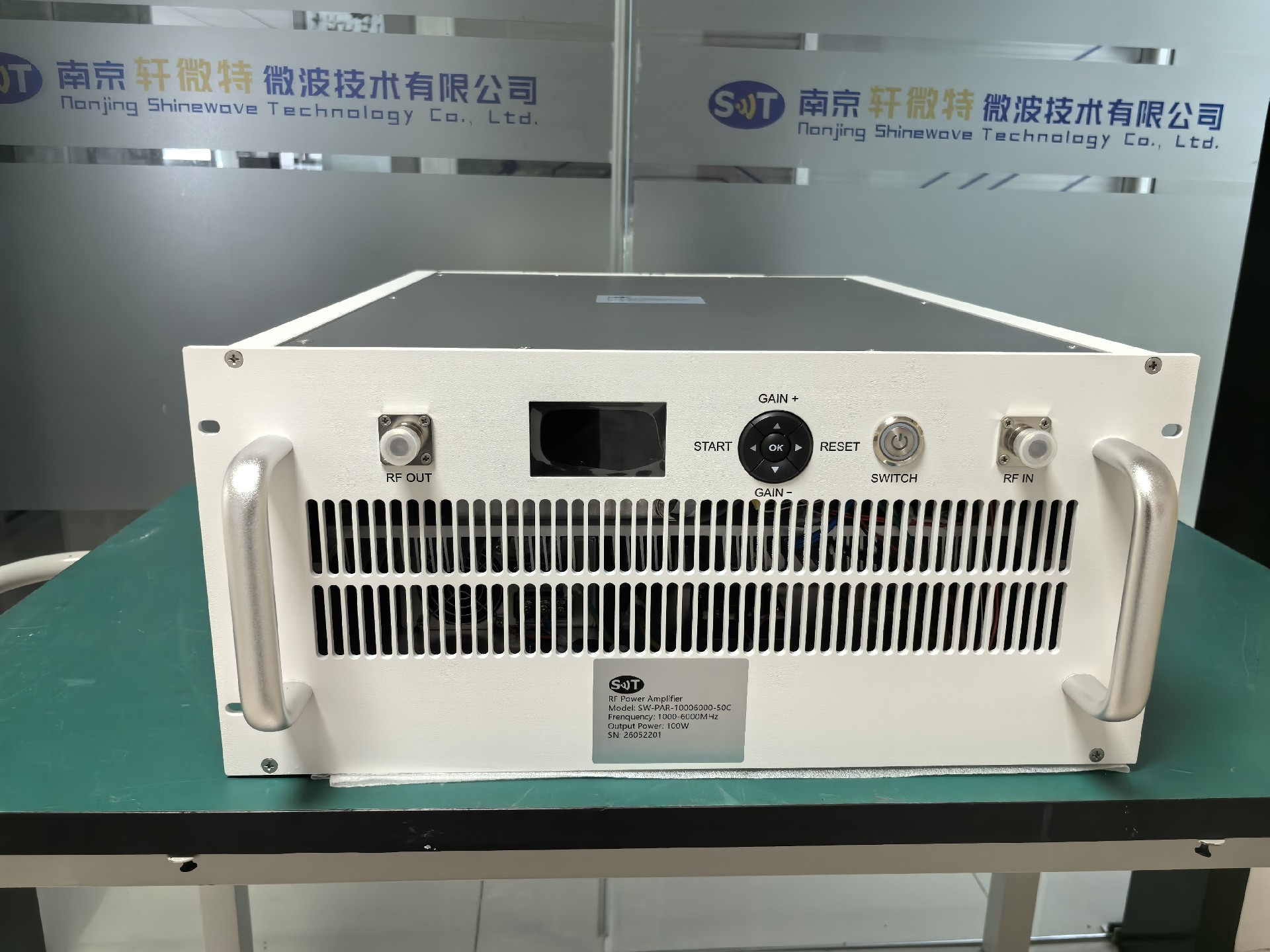

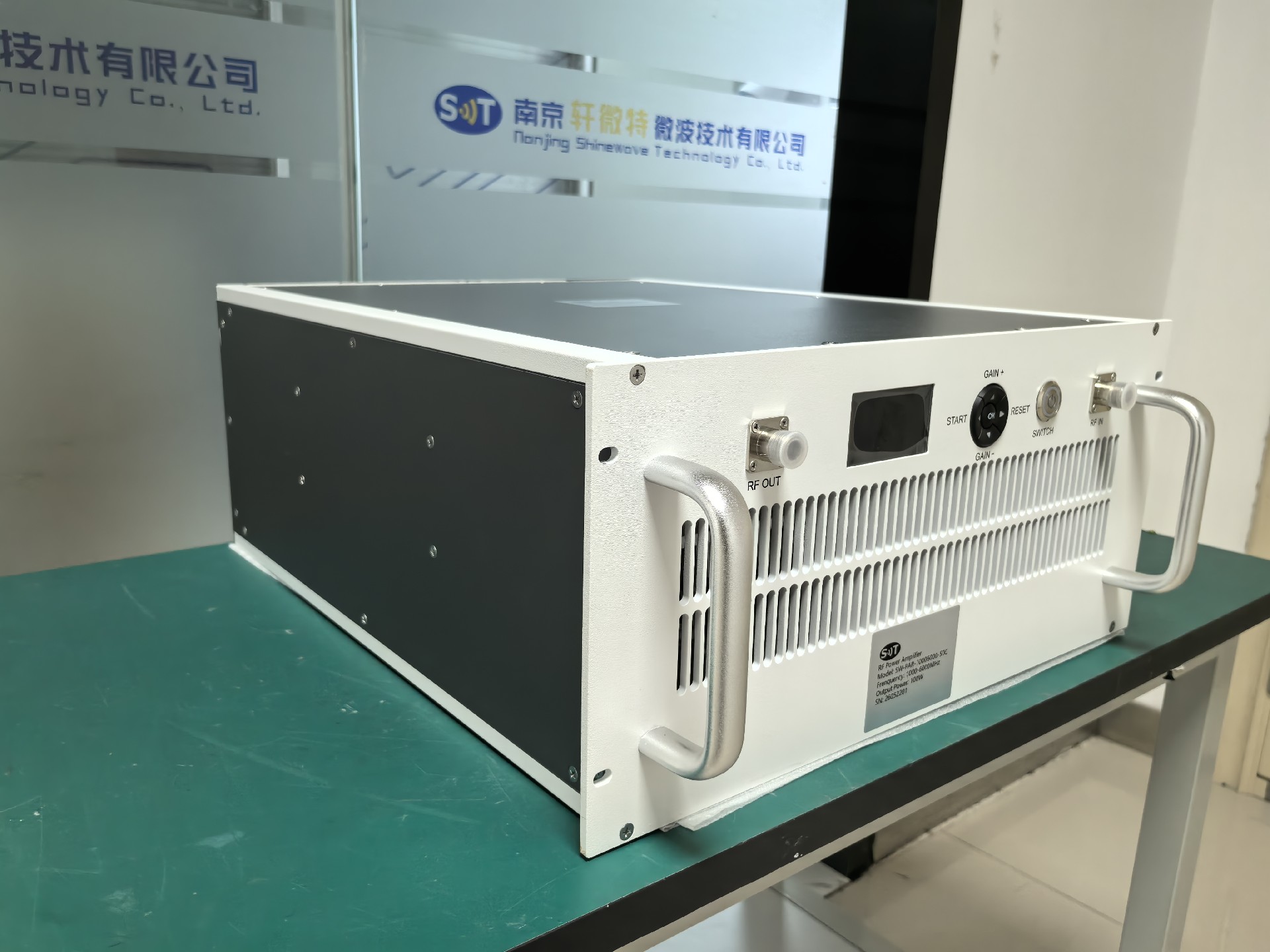

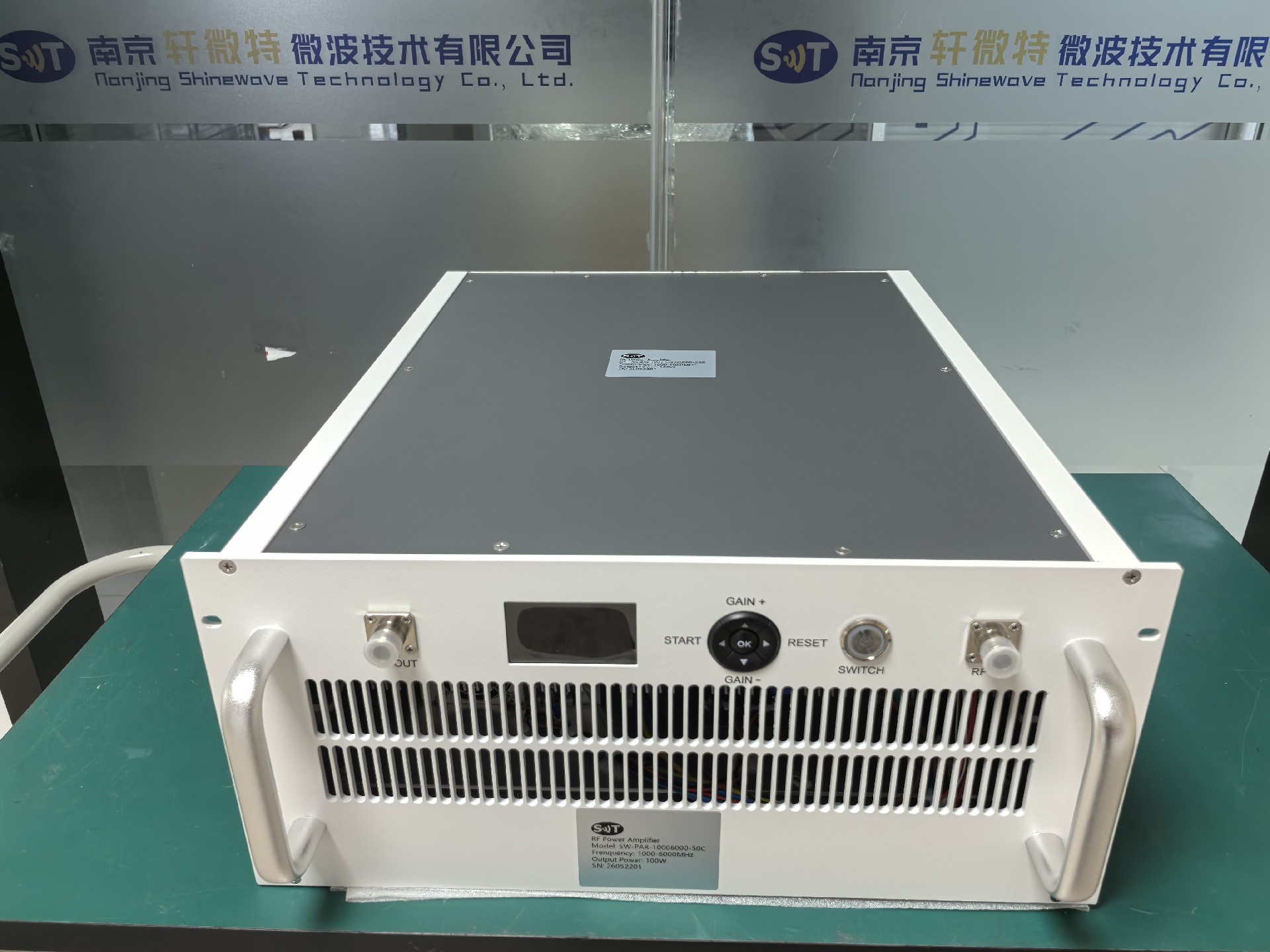

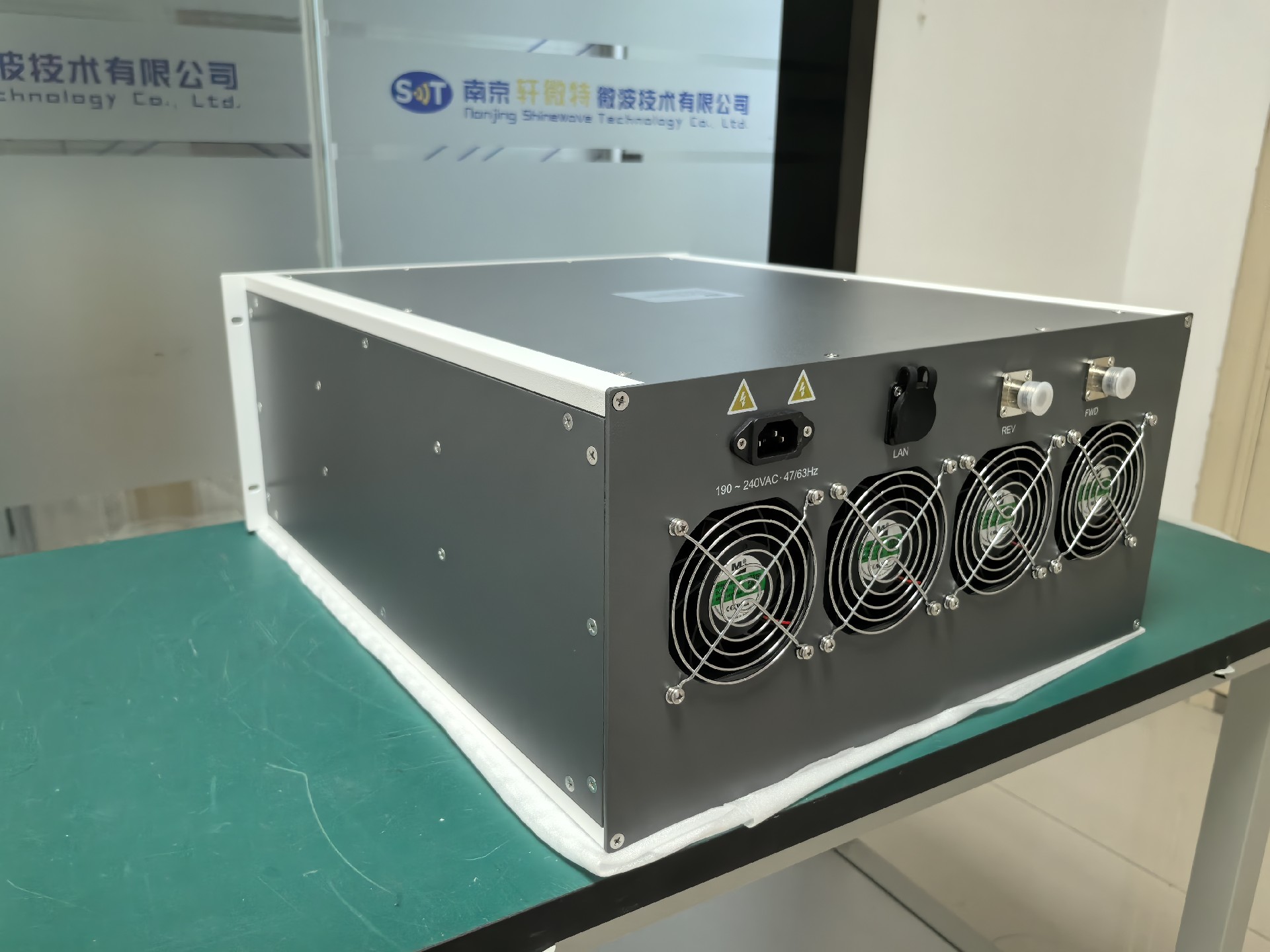

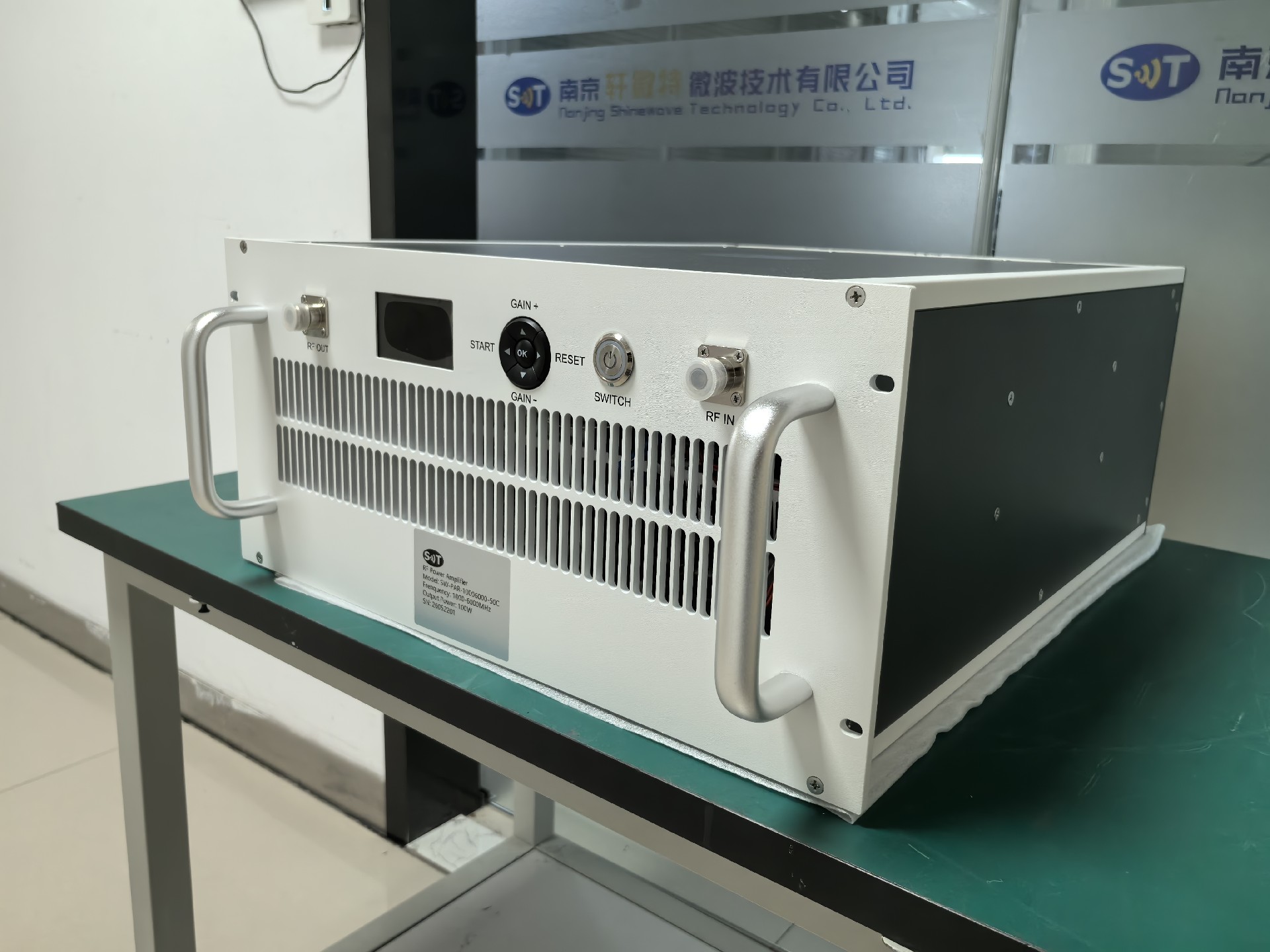

Панель ввода/вывода – Коннектор | ||
Тип соединителя для усилителя: | —— | |
Номер компонента кабеля TRIAD: | —— | |
Число) | тип интерфейса | Описание |
X1 | N-FK | Радиочастотный вход |
X2 | N-FK | Выход RF |
X3 | Дисплей с ЖК-экраном | Интерфейс взаимодействия человека и компьютера |
X4 | Переключатель | AC/220V/50Hz |
X5 | RJ45 | LAN (Управление и мониторинг) |
X6 | N-FK | Порт передачи сигнала вперёд |
X7 | N-FK | Порт обратной связи |
Общая размерная диаграмма (в дальнейшем уточнится)
Подробная информация о товаре
Получен сигнал:
Усилитель мощности ВЧ SW-PAR-10006000-50C, 100 Вт
Количество каналов:
1000–6000 МГц (1–6 ГГц, диапазоны L/S/C)
Имя:
Тип. 50 дБм (100 Вт)
Усиление канала:
Тип. усиление 50 дБ, регулировка 0~20 дБ, шаг 0,5 дБ
Мощность выходного сигнала:
КСВ входа типич.1,75, макс.2
Потребляемая мощность:
Неравномерность усиления ±3 дБ
Источник питания:
Рабочая температура:
Температура хранения:
Рабочая температура -10…+55 °C
Размер установки:
Стандартная экспортная картонная упаковка
Упаковка:
Корпус 19 дюймов 5U, сопротивление 50 Ом, разъёмы N-K, удал.управление RJ45, питание 200~260 В перем.тока, защита от перегрева, перегрузки, несогласования
Приложения:
Условия оплаты и доставки
Минимальный объем заказа
1 шт.
Детали упаковки
Стандартная упаковка
Срок поставки
5-8 рабочих дней
Условия оплаты
Аккредитив, документарный аккредитив, документарный платеж, банковский перевод, Western Union, MoneyGram
Способность к поставкам
100 штук в месяц
