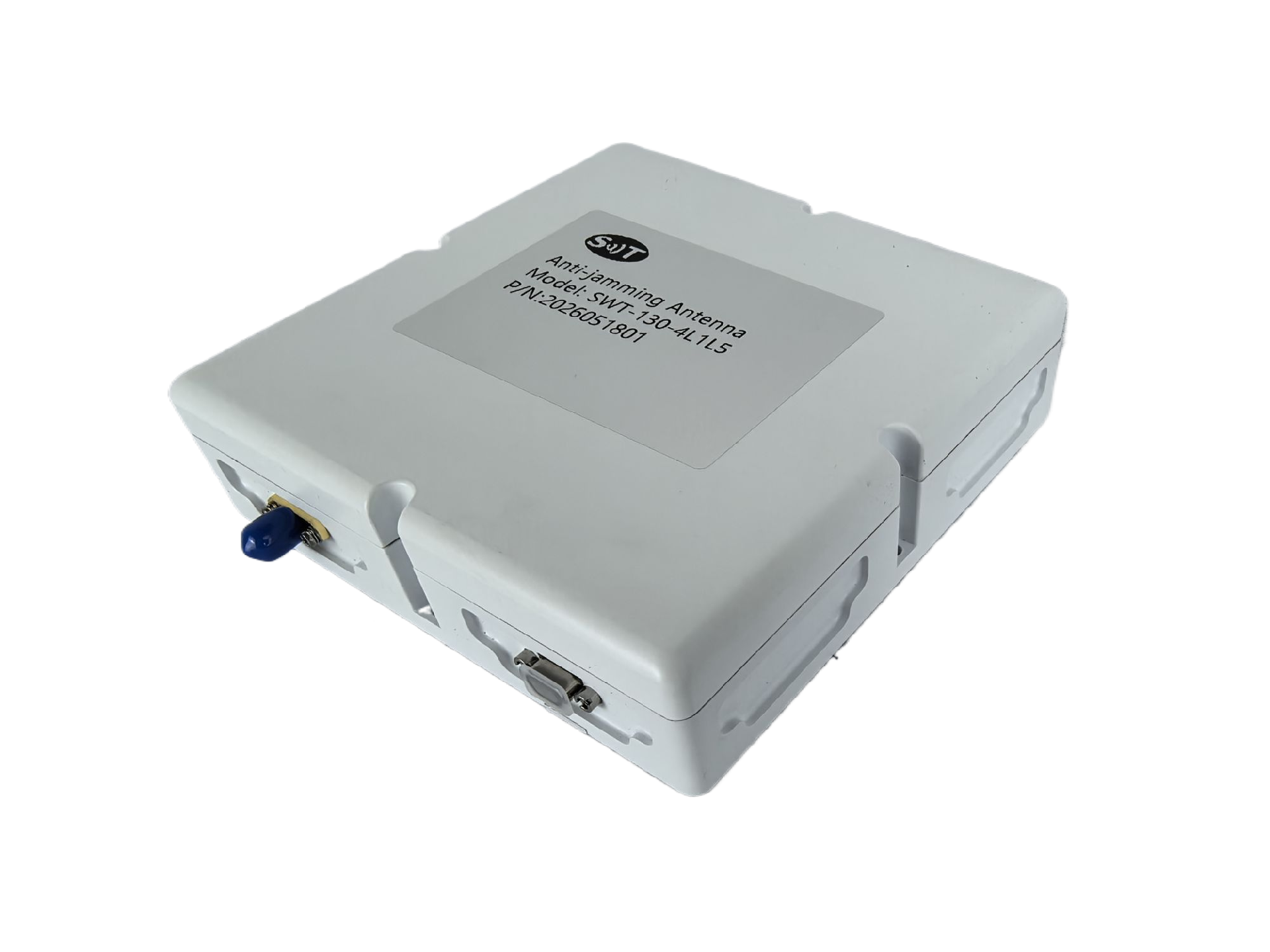

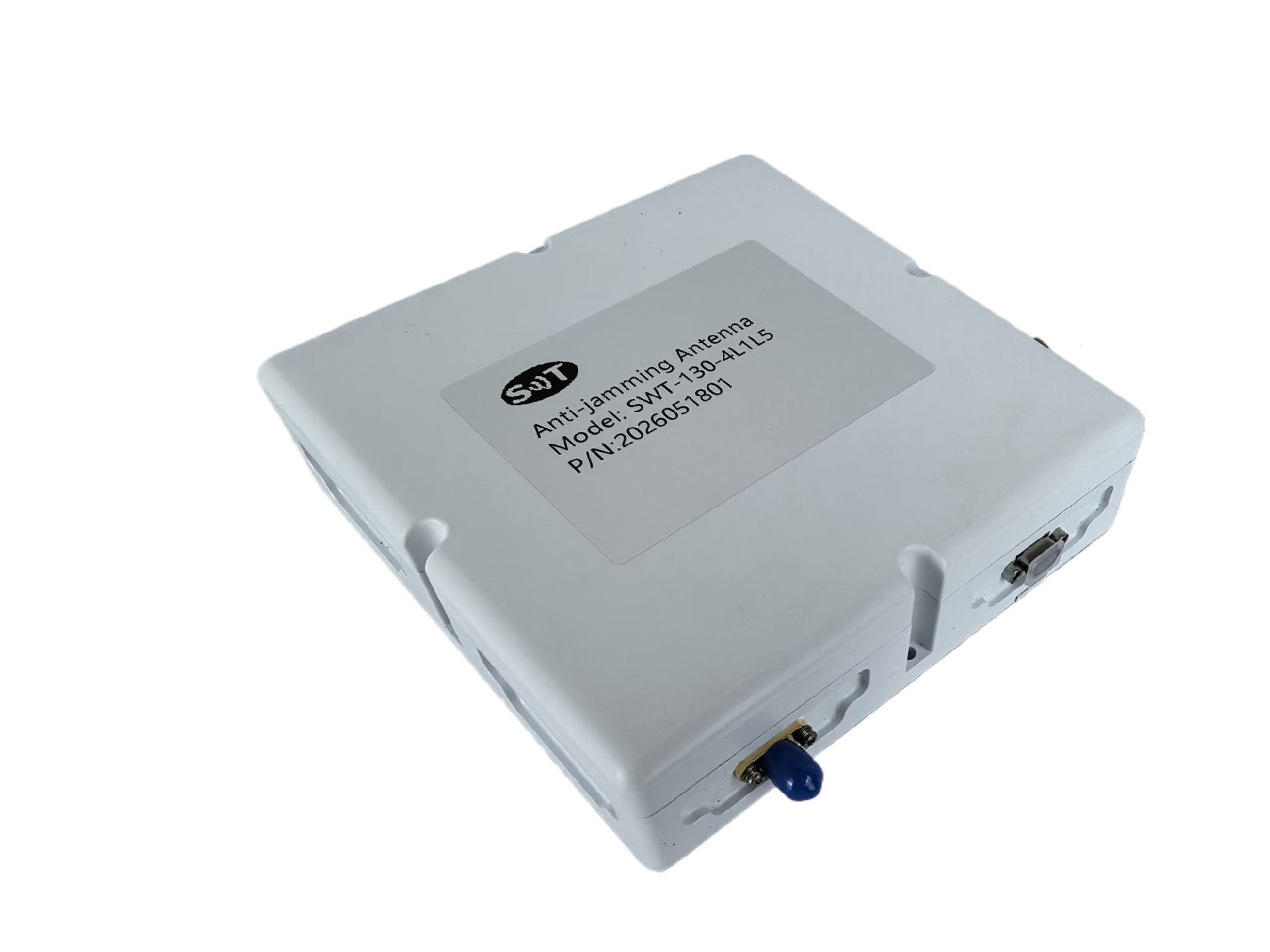

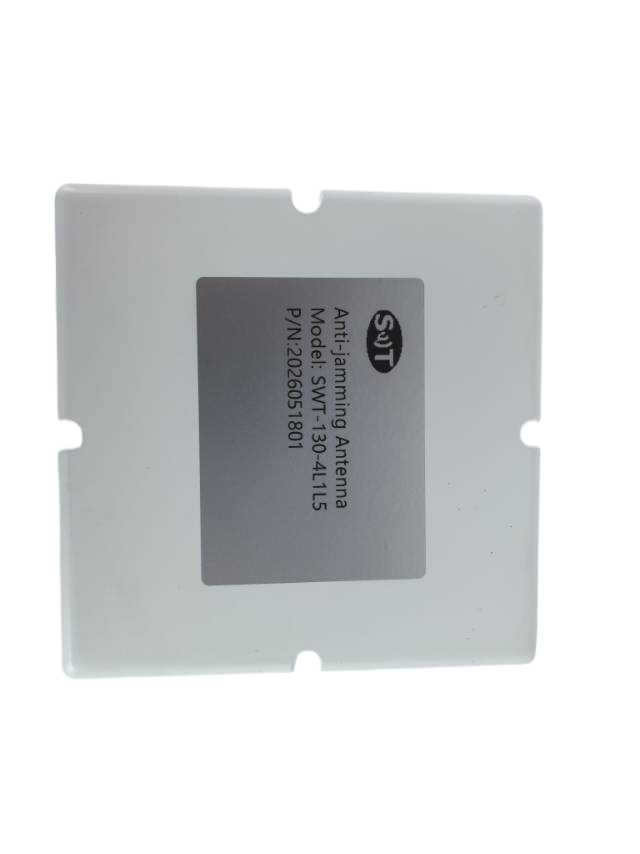

Антипомеховая антенна CRPA SWT-130-4L1L5 на 4 канала GPS L1/L5 с питанием 12~32В и подавлением помех с трёх направлений, высокоточное позиционирование для оборонных транспортных средств, геодезических работ, БПЛА, полевых инженерных изысканий, морских судов и прецизионного контроля
Место происхождения: Китай
Торговая марка: SWT
Номер модели：SWT-130-4L1L5
Цена：Пожалуйста, свяжитесь со службой поддержки клиентов.
Описание продукта
Навигация оборонных авто, полевые геологические изыскания, позиционирование БПЛА, навигация морских судов, прецизионные замеры при строительстве, оборудование для сложных электромагнитных зон, лабораторное измерительное оборудование
Функция
1) Антенна CRPA с полным защитным диапазоном для приёма, усиления, пониженной преобразования, фильтрации и обработки сигналов GPS L1/L5 на четырёх каналах.
2) Устройство использует источник питания с широким диапазоном напряжений от 12 В до 32 В и состоит из антенной матрицы, радиочастотного модуля и процессорного модуля; оно способно защищать устройство от аномальных электромагнитных сигналов в трёх направлениях.
Указания, подходящие для сценариев высокоточного позиционирования в условиях чувствительной электромагнитной среды, значительно повышают стабильность позиционирования при сложных электромагнитных условиях.
условия
3) Поддерживает следующие типы сигналов: широкополосный, узкополосный, частотный сканирование и импульсный сигнал.
n Основные технические параметры
Массив антенн | 4 канала L1/L5 | Адаптивная обработка нулевого сигнала | 4 устройства GPS_L1 и 4 устройства GPS_L5 |
Ширина полосы обработки сигналов | 20 МГц | Импеданс | 50Ω |
Антисупрессивные средства интерференция Эффективность работы (ISR – Performance Score Ratio) | Три полосы широкого диапазона: ≥95 дБ при уровне сигнала от –130 до 130 мВт; Одна полоса широкого диапазона: ≥110 дБ при том же уровне сигнала. |
Средний срок службы (MTBF – Mean Time Between Failures) |
≥2000h |
Непрерывная работа время | ≥24h | Источники помех | 3 из разных направлений |
Источник питания | DC12V~DC32V (20V) | Выходная мощность | -50dbm~-65dbm |
Размер | 130×130×33mm | Вес | ≤600g±10g |
Рабочая температура | -40℃ ~ 70℃, 10%~90 %RH -40℃ ~ 70℃, 10%~90 %RH |
Температура хранения | -40℃ ~ 85℃10%~95%R H, -40℃ ~ 85℃10%~95%R H, |
Потребление электроэнергии | ≤18W | Физический интерфейс | Источник питания: J30J-9ZK RF: SMA-KF |
n Показатели позиционирования
Время запуска в холодном состоянии | ≤60s | Время запуска при горячем старте | ≤10s |
Время восстановления функции блокировки при её потере | ≤3s | Функция защиты от подделок | Опционально |
Точность скорости | ≤0.2m/s | Точность позиционирования | ≤10m |

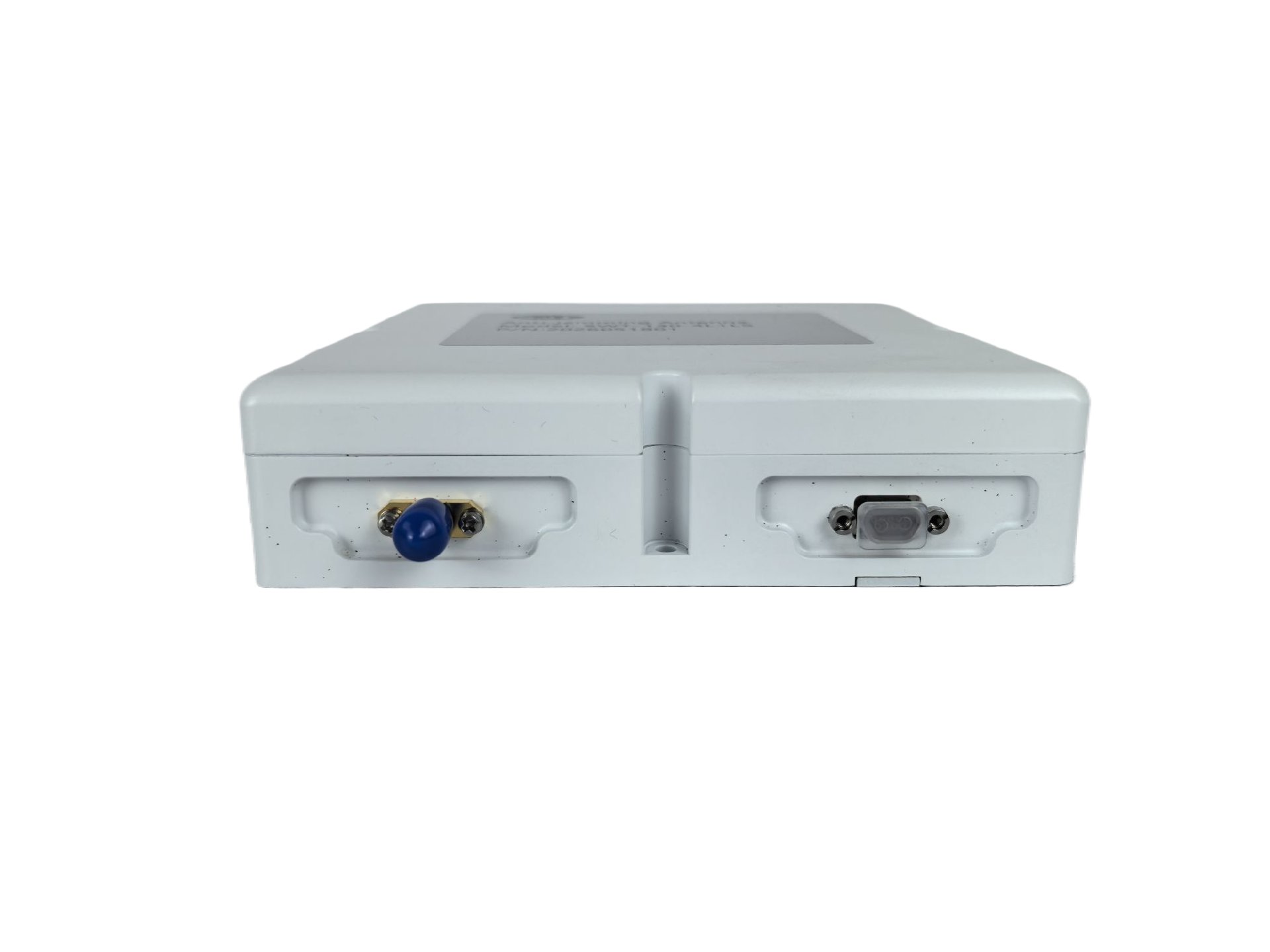

Модель физического интерфейса: J30J-9ZK; пины указаны в следующей таблице
Количество | Определение | Рекомендация |
1 | 20V | Широкий диапазон напряжений: 12–32 В |
2 | TTL_RX | Данные приёмника GNSS — 115 200 бит/с |
3 | TTL_TX | |
4 | 20V | Широкий диапазон напряжений: 12–32 В |
5,6 | GND | GND |
7 | GND | SGND |
8,9 | NC |
Структурные размеры
Подробная информация о товаре
Получен сигнал:
Полнозащищённая антенна CRPA с подавлением помех на 4 канала GPS L1/L5
Количество каналов:
Имя:
-50дБм ~ -65дБм
Усиление канала:
Мощность выходного сигнала:
Подавление электромагнитных помех с трёх направлений: подавление трёх широкополосных помех ≥95дБ@-130дБм, одной широкополосной ≥110дБ@-130дБм, работает против широк/узкополосных, скачкочастотных и имп
Потребляемая мощность:
Источник питания:
Рабочая температура:
≤18 Вт
Температура хранения:
Питание постоянным током 12В~32В, номинал 20В
Размер установки:
Оборонное оборудование, автомобильная навигация, БПЛА, геодезические изыскания, судовая навигация, высокоточное позиционирование на объектах полевого строительства при сложной электромагнитной обстано
Упаковка:
Приложения:
