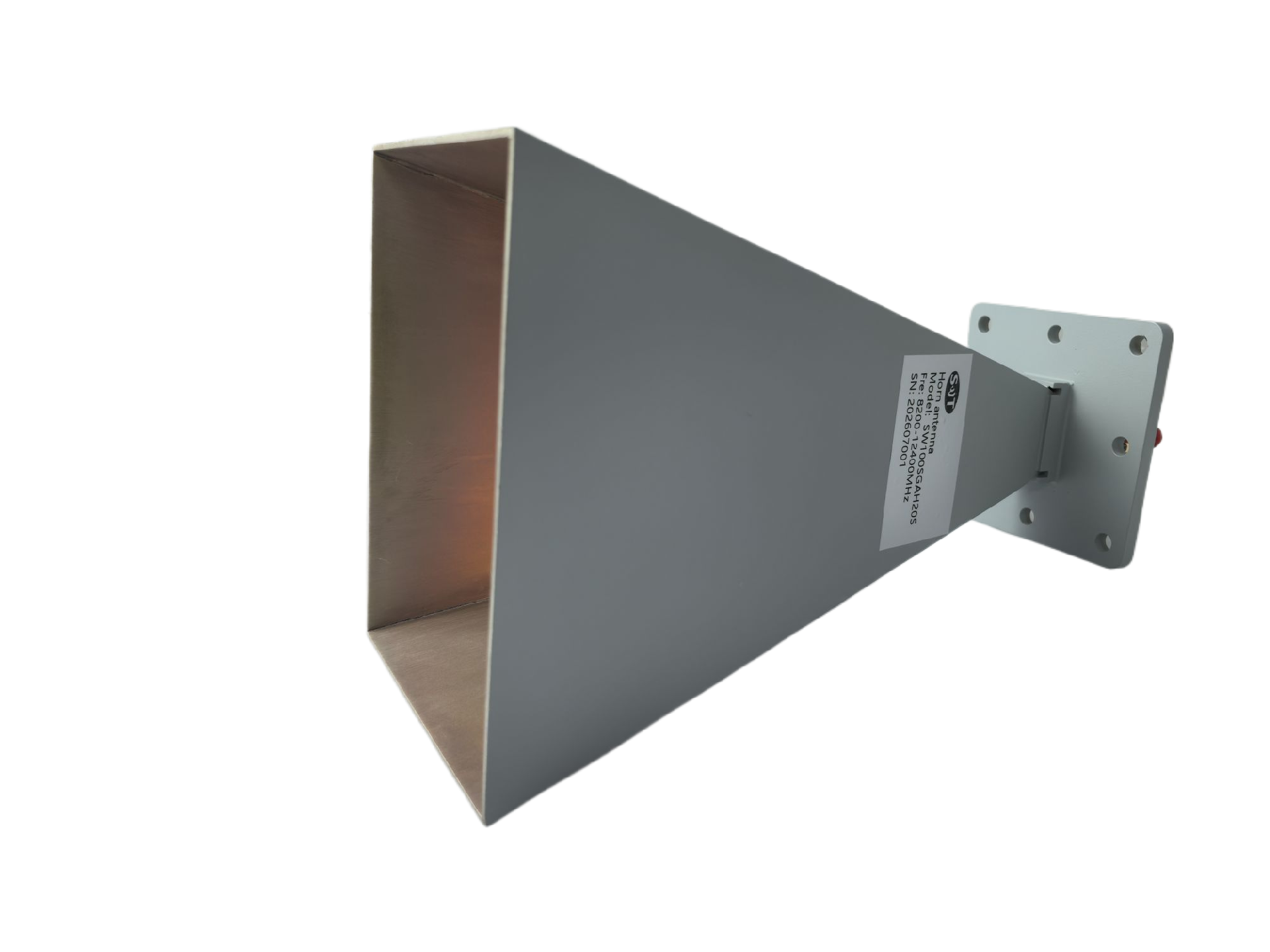

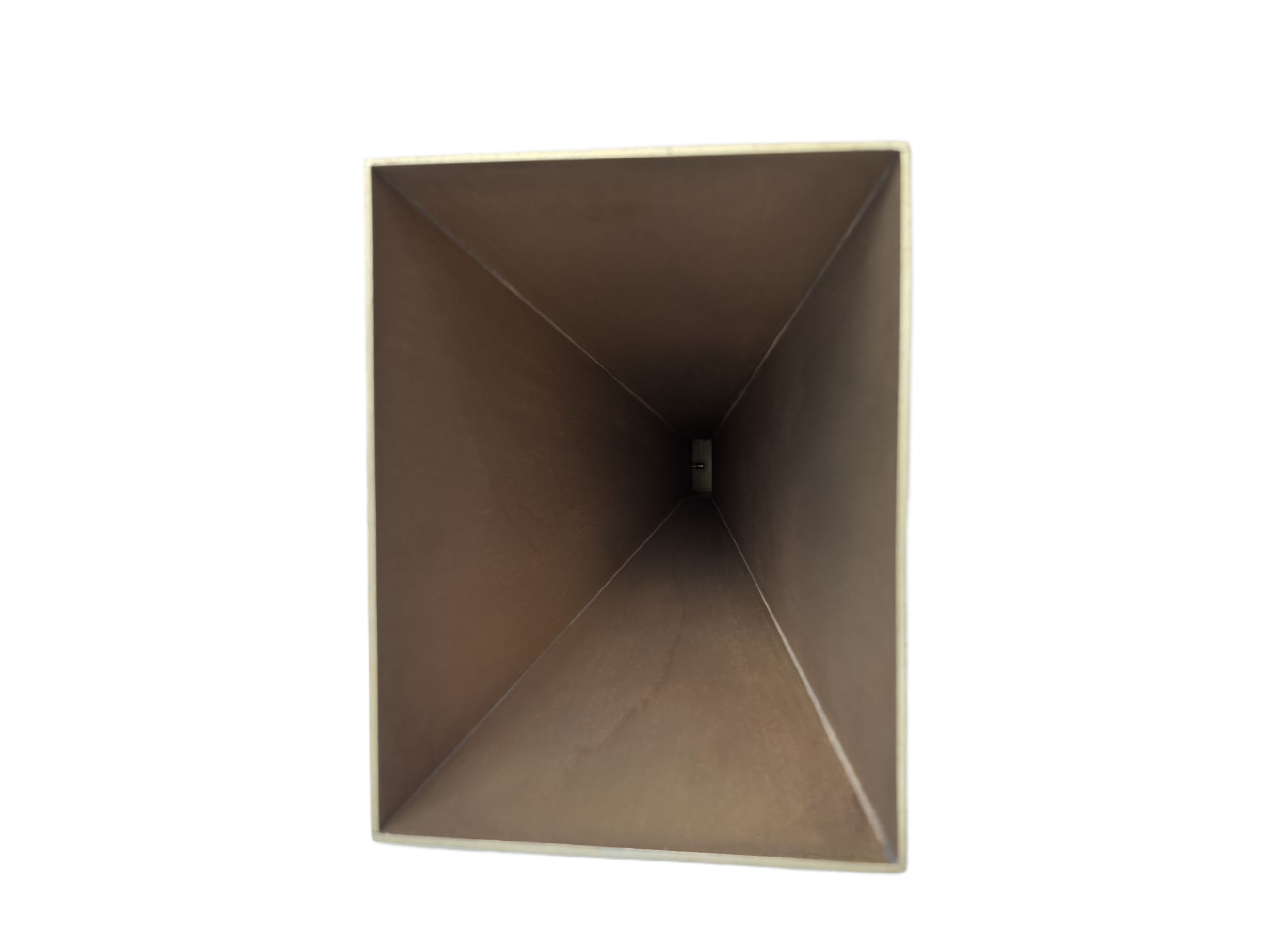

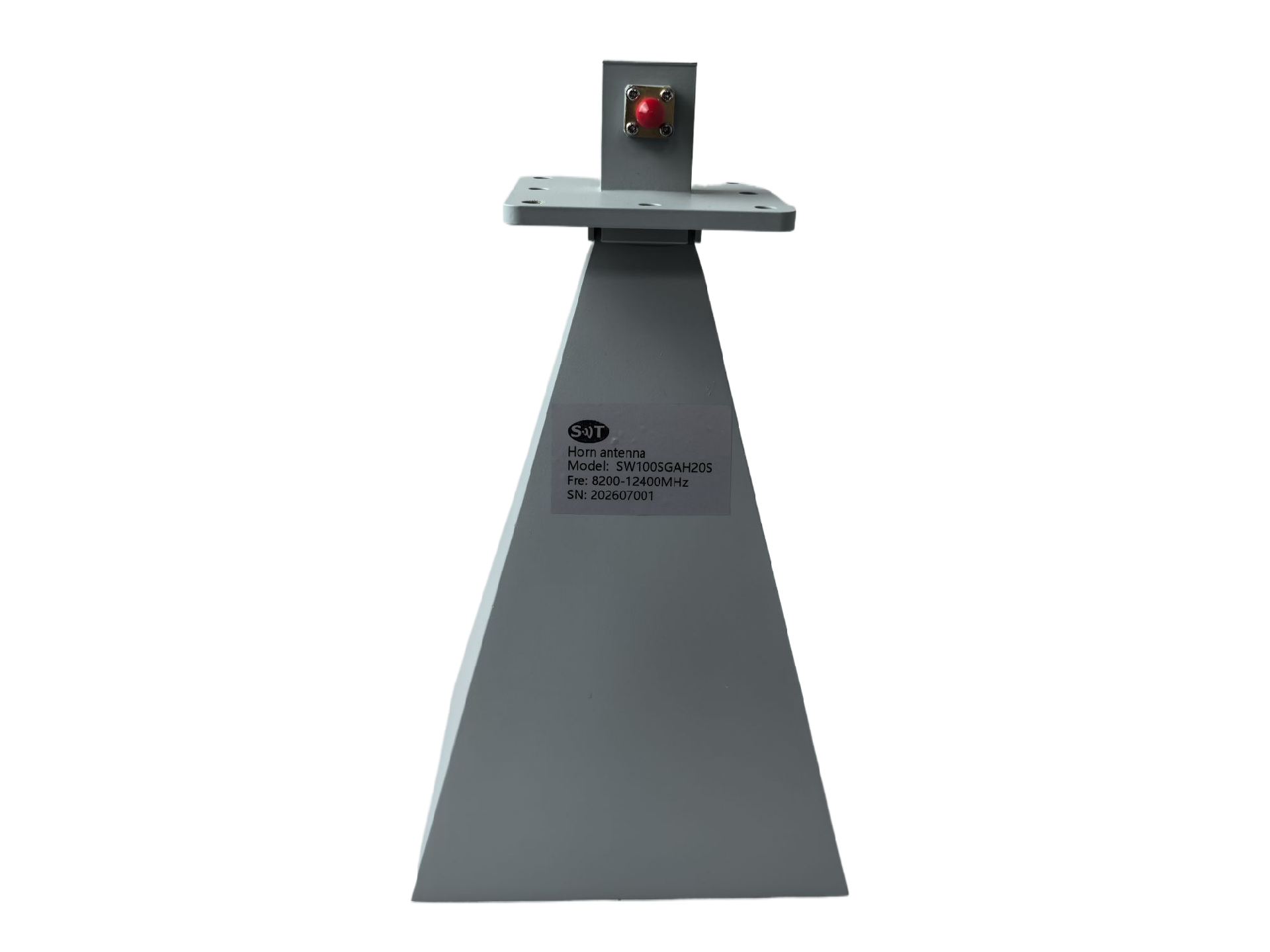

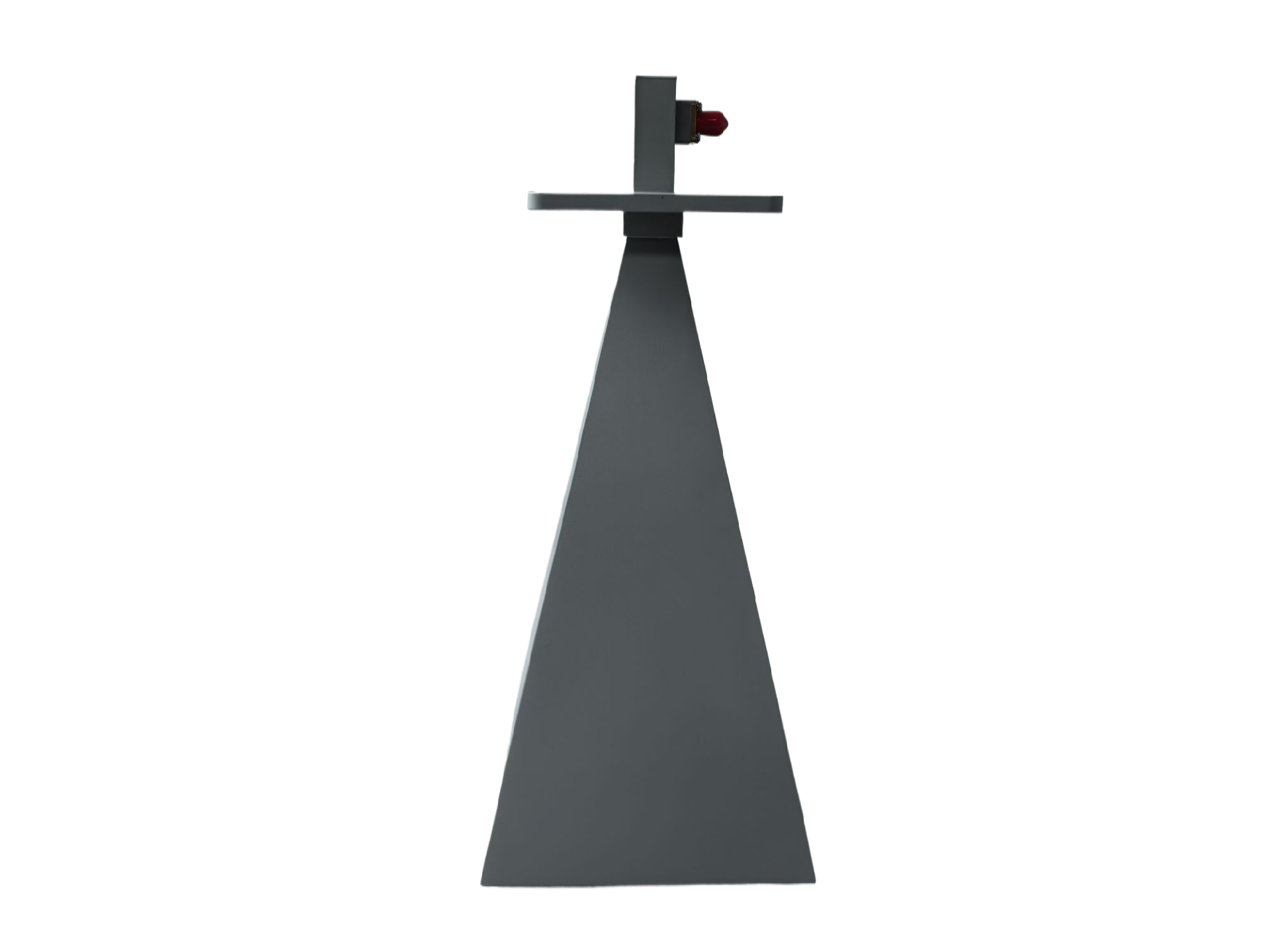

Стандартная рупорная антенна с усилением SW100SGAH20S, 8–12,4 ГГц, линейная поляризация усиление 20 дБ, для ЭМС испытаний, калибровки РЧ и мониторинга оборонных сигналов
Место происхождения: Китай
Торговая марка: SWT
Номер модели：SW100SGAH20S
Цена：Пожалуйста, свяжитесь со службой поддержки клиентов.
Описание продукта
Название продукта: антенна для динамика с функцией усиления сигнала
| Стандартная рупорная антенна SW100SGAH20S – прецизионная РЧ антенна X-диапазона для испытаний, диапазон частот 8–12,4 ГГц, типичное усиление 20 дБ, максимальный КСВН ≤1,5. Антенна имеет линейную поляризацию, два разъема N-K/SMA-K, корпус из алюминия с проводящим оксидированием и антикоррозионное покрытие морского серого цвета. Рупорная антенна имеет стабильное усиление, широкую полосу частот и линейные излучающие характеристики, устраняет недостатки обычных антенн: нестабильное усиление, высокий КСВН и узкий диапазон частот. Широко используется для лабораторных испытаний электромагнитной совместимости ЭМС, калибровки радиочастотных систем, детекции сигналов радаров, настройки беспроводного коммуникационного оборудования, тестирования наземных спутниковых станций, мониторинга оборонных частотных сигналов и калибровки микроволновых измерительных систем. Является стандартным измерительным аксессуаром для микроволновых лабораторий, РЧ испытательных центров и лабораторий мониторинга сигналов безопасности. |
Технические характеристики
1.0 | Электрические параметры: | |
1.1 | Диапазон частот | 8-12.4 GHz |
1.2 | Застойная волна (максимальное значение коэффициента VSWR) | ≤1.5 |
1.3 | Усиление антенны (TYP) | 20 dB |
1.4 | Способ поляризации | Линейная поляризация |
1.5 | Интерфейс | N-K / SMA-K |
2.0 | Механические параметры: | |
2.1 | Внешние размеры контура (длина × ширина × высота) | Примерно 138 × 107 × 245 мм |
2.2 | Цвет краски для внешней поверхности | Серо-серый цвет |
2.3 | Основные материалы | Алюминиевые материалы |
2.4 | Вес | |

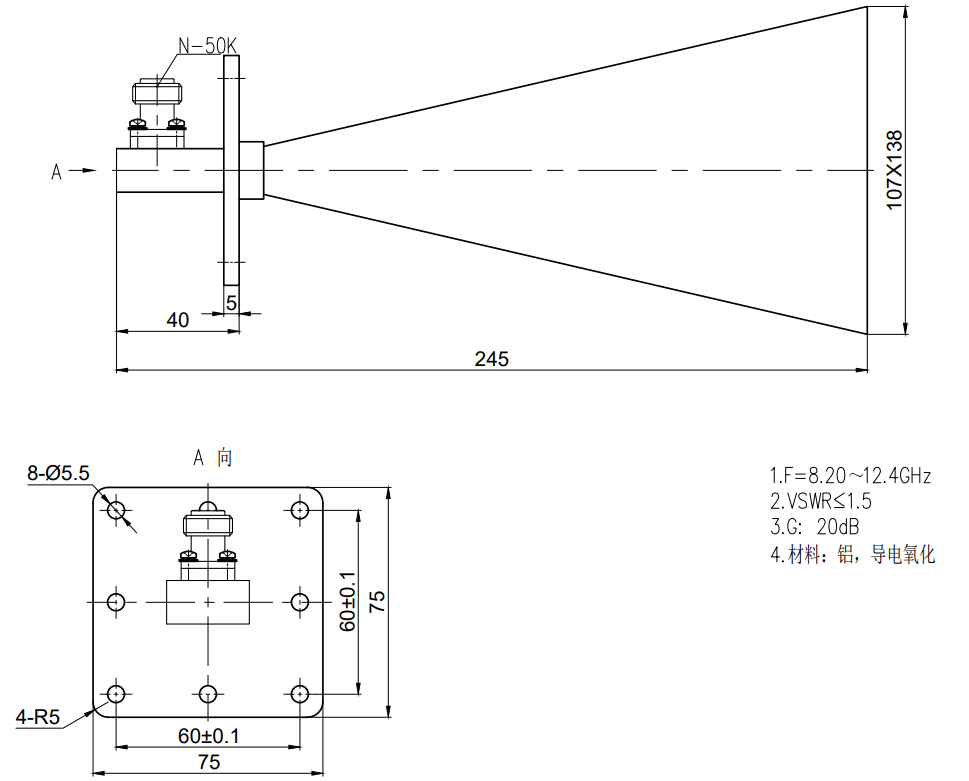

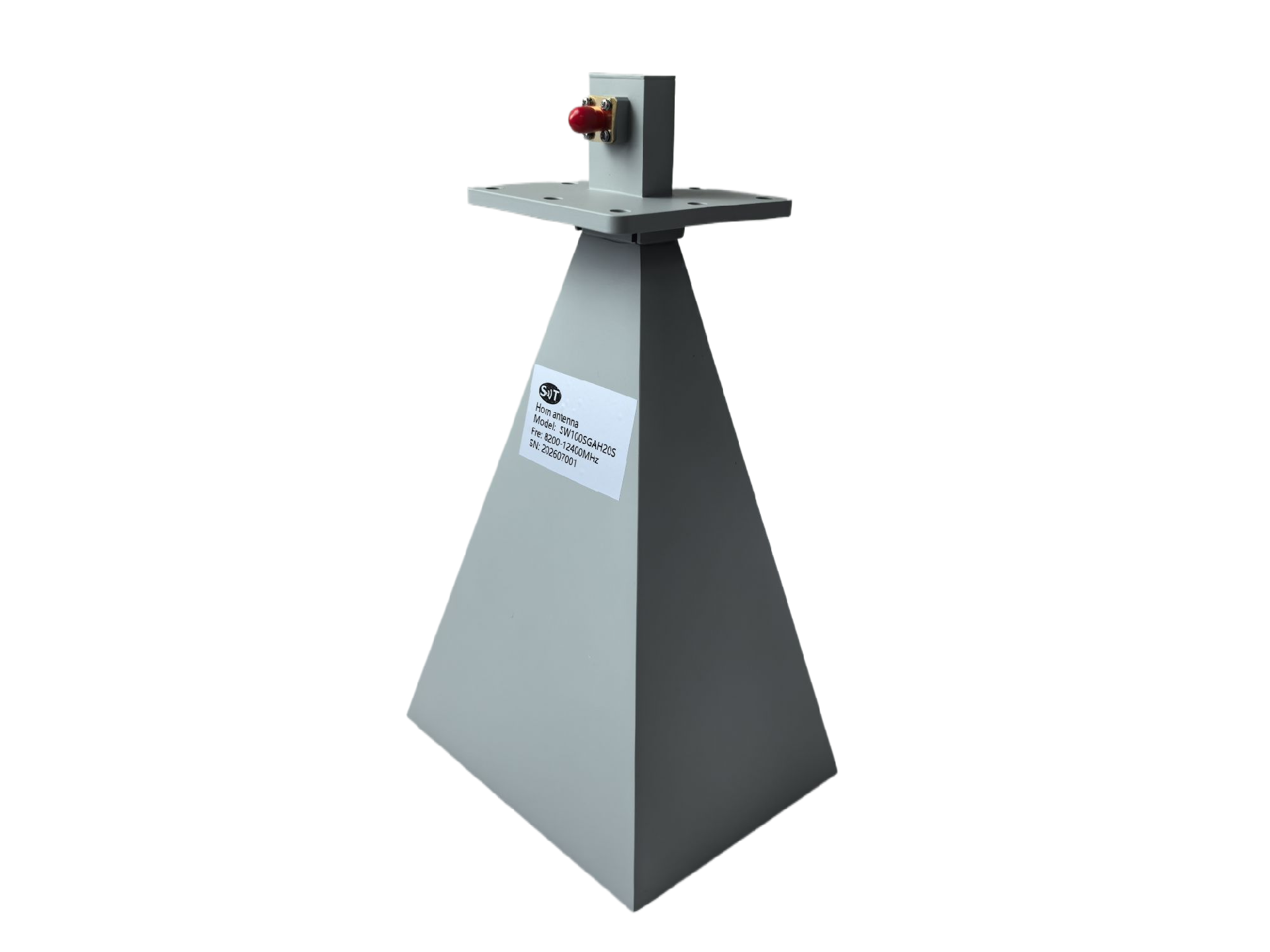

3.0 | Схематическое изображение внешнего вида продукта | |
Рисунок 1 |
| |

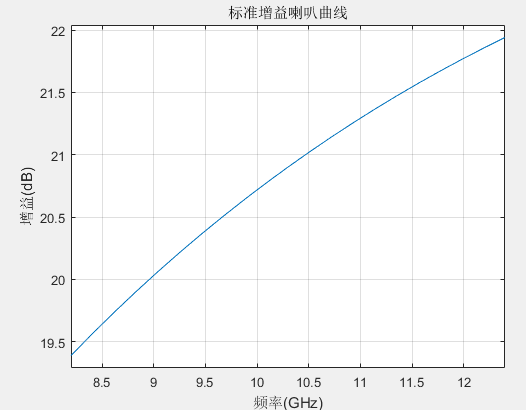

IV. График кривой усиления
Частота (в ГГц) | Усиление (в дБ) | Частота (в ГГц) | Усиление (в дБ) | Частота (в ГГц) | Усиление (в дБ) |
8.2 | 19.38910882 | 9.67 | 20.50470943 | 11.14 | 21.36611227 |
8.41 | 19.56666395 | 9.88 | 20.64189754 | 11.35 | 21.47164712 |
8.62 | 19.73775016 | 10.09 | 20.7741187 | 11.56 | 21.57317896 |
8.83 | 19.90262942 | 10.3 | 20.90153623 | 11.77 | 21.67081707 |
9.04 | 20.0615454 | 10.51 | 21.02430373 | 11.98 | 21.76466513 |
9.25 | 20.21472512 | 10.72 | 21.14256589 | 12.19 | 21.85482162 |
9.46 | 20.36238044 | 10.93 | 21.25645913 | 12.4 | 21.94138021 |

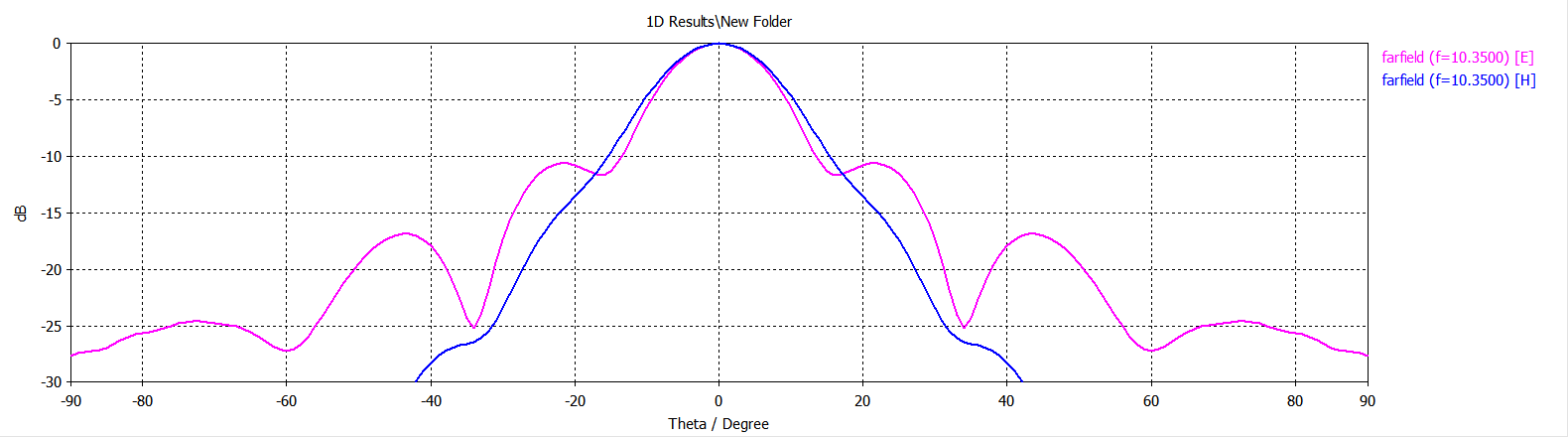

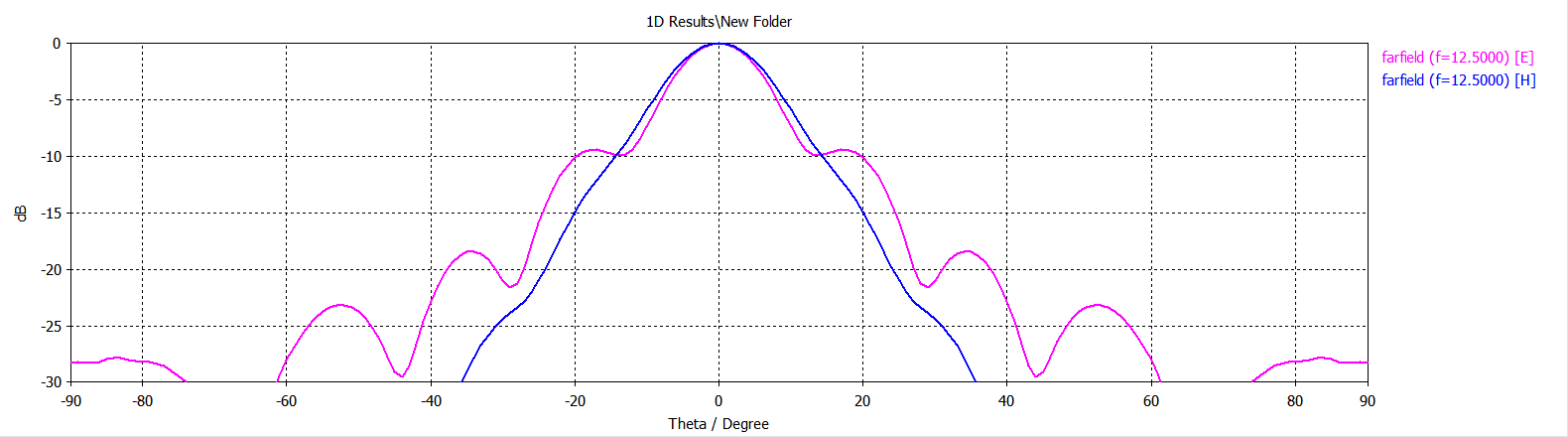

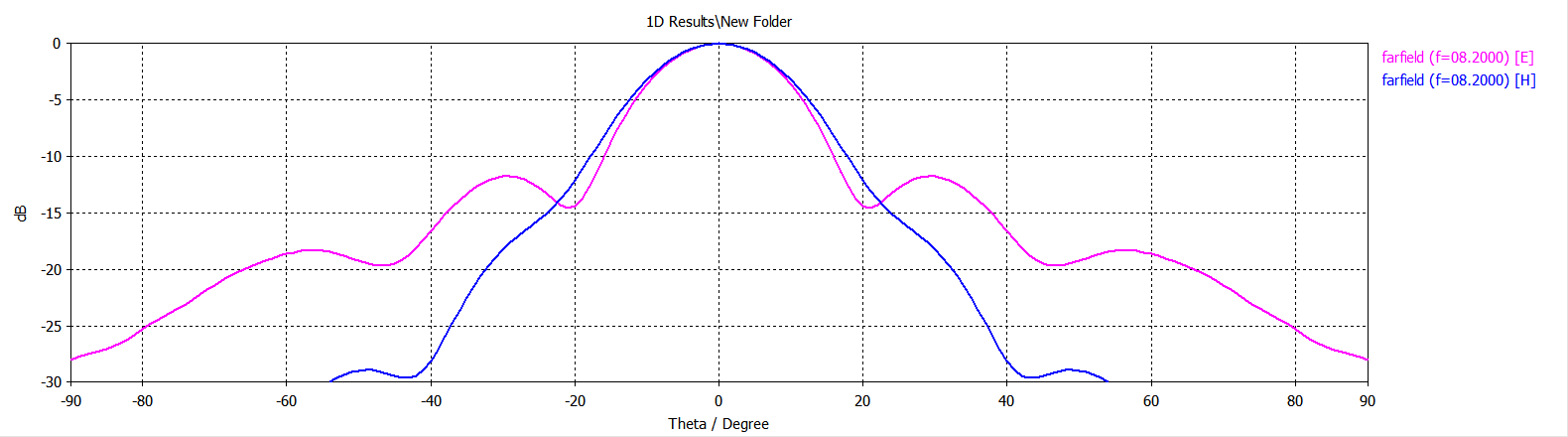

V. Диаграмма направления
BWH: 19.3° BWE:18.3°
BWH: 16° BWE:14.7°
BWH:13.9° BWE:12.5°
Подробная информация о товаре
Получен сигнал:
8–12,4 ГГц (Х-диапазон)
Количество каналов:
Один канал
Имя:
Стандартная рупорная антенна SW100SGAH20S
Усиление канала:
Типичное усиление 20 дБ, КСВН ≤1,5
Мощность выходного сигнала:
Пассивная антенна без усиления мощности сигнала
Потребляемая мощность:
0 Вт (пассивная конструкция не потребляет электроэнергию)
Источник питания:
Пассивное устройство, внешнее питание не требуется
Рабочая температура:
-40 ℃ ~ +70 ℃
Температура хранения:
-50 ℃ ~ +85 ℃
Размер установки:
Индивидуальная ударопрочная коробка + паспорт качества изделия
Упаковка:
Испытания ЭМС, калибровка РЧ систем, мониторинг оборонных сигналов, калибровка радаров, лабораторная микроволновая метрология
Приложения:
