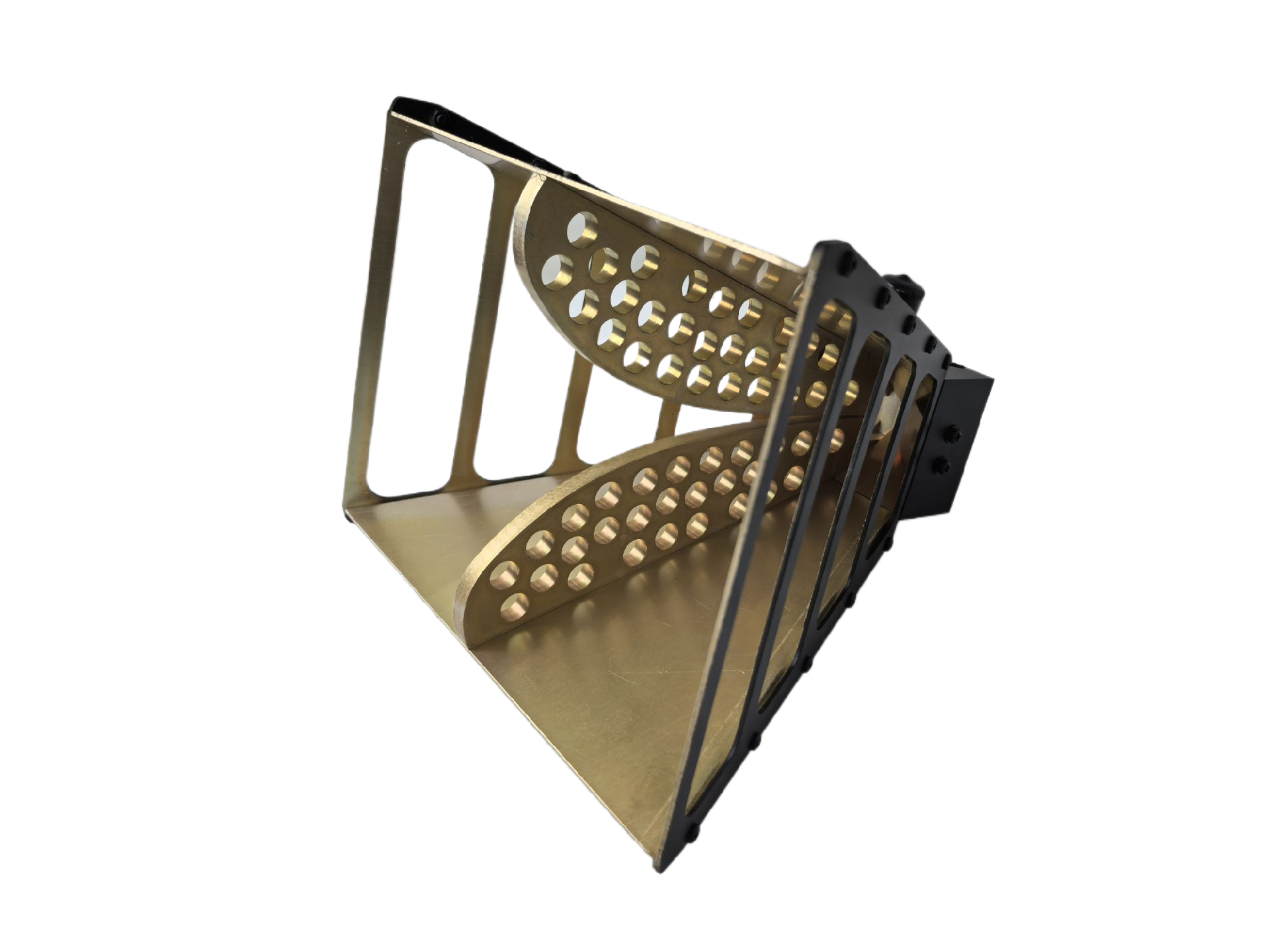

Широкополосная рупорная антенна SWT1060DRHA10S 1–6 ГГц с усилением 10 дБи, алюминиевая линейно поляризованная антенна разъем N-K для радиочастотных испытаний, покрытия сигналов внутри и снаружи помещений, проверки коммуникационного оборудования
Место происхождения: Китай
Торговая марка: SWT
Номер модели：SWT1060DRHA10S
Цена：Пожалуйста, свяжитесь со службой поддержки клиентов.
Описание продукта
1. Название продукта: Антенна для широкополосного динамика
2. Модель продукта: SWT1060DRHA10S
Широкополосная рупорная антенна SWT1060DRHA10S охватывает весь диапазон частот 1–6 ГГц с типичным усилением 10 дБ и КСВН ≤2,5. Оснащена стандартным разъемом N-K, линейной поляризацией и корпусом из алюминиевого сплава, обладает прочной конструкцией. Подходит для лабораторных испытаний радиочастотных характеристик, сбора сигналов гражданской беспроводной связи, дополнения покрытия сигналов на промышленных зонах, калибровки коммуникационного оборудования, приема и настройки широкополосных сигналов на открытом воздухе. Устраняет проблемы нестабильного сбора многополосных сигналов, недостаточного усиления испытательных антенн, низкой устойчивости внешнего оборудования к погодным условиям и плохой совместимости с разными стандартами связи. Поддержка всего частотного диапазона, гибкая установка, возможно изготовление с индивидуальными размерами и окраской поверхности.
III. Технические спецификации
1.0 | Электрические параметры: | |
1.1 | диапазон частот | 1-6 GHz |
1.2 | Стационарная волна (типичное значение VSWR) | ≤2.5 |
1.3 | Усиление антенны (типичное значение) | 10 dB |
1.4 | Метод интерфейса | N-K |
1.5 | Метод поляризации | линейная поляризация |
2.0 | Механические параметры: | |
2.1 | Внешние размеры по контуру (диаметр × высота) | Запишитесь на встречу, мама. |
2.2 | Цвет внешней краски | Согласно требованиям пользователей |
2.3 | Основные материалы | Алюминиевый продукт |
2.4 | вес | |

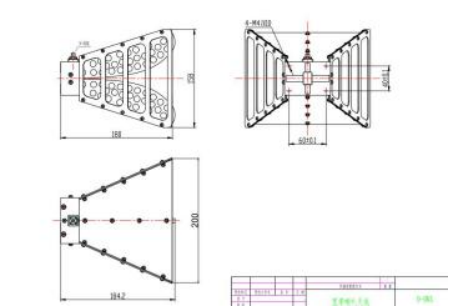

3.0 | Диаграмма внешнего дизайна продукта | |
граф 1 |
| |

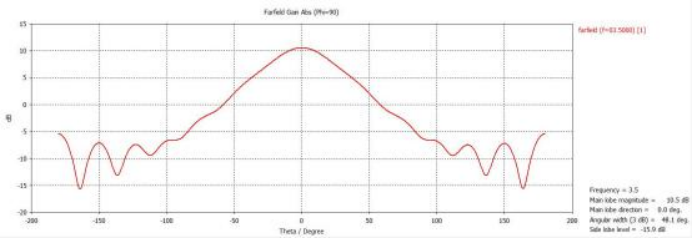

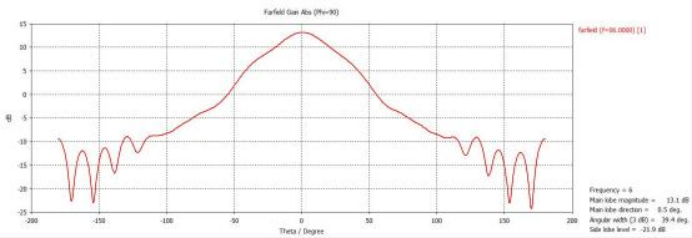

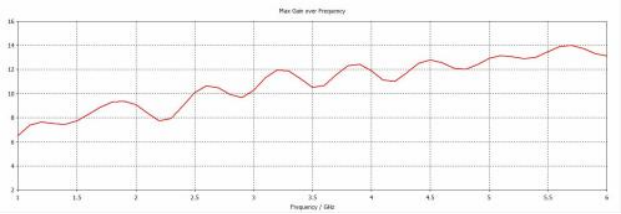

1 、Simulation Gain
Value

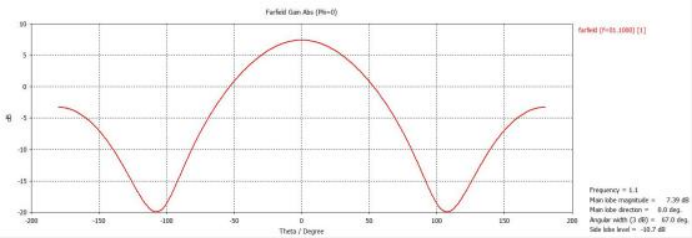

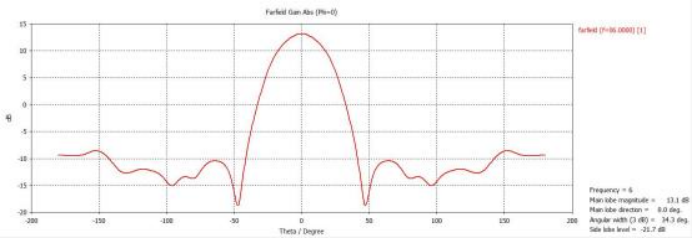

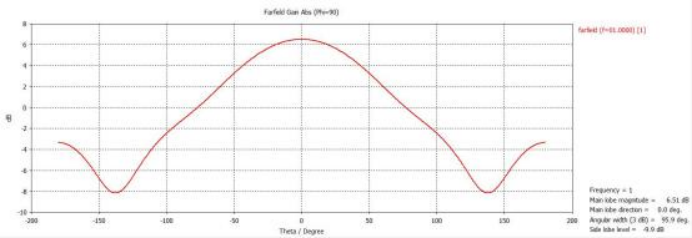

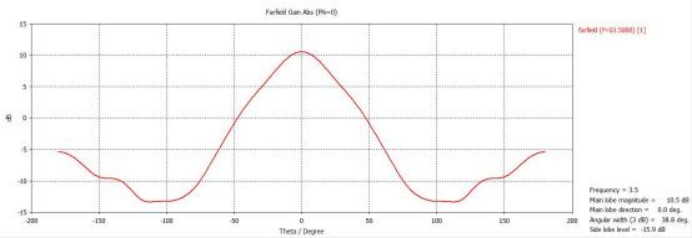

directional diagram Face Plane

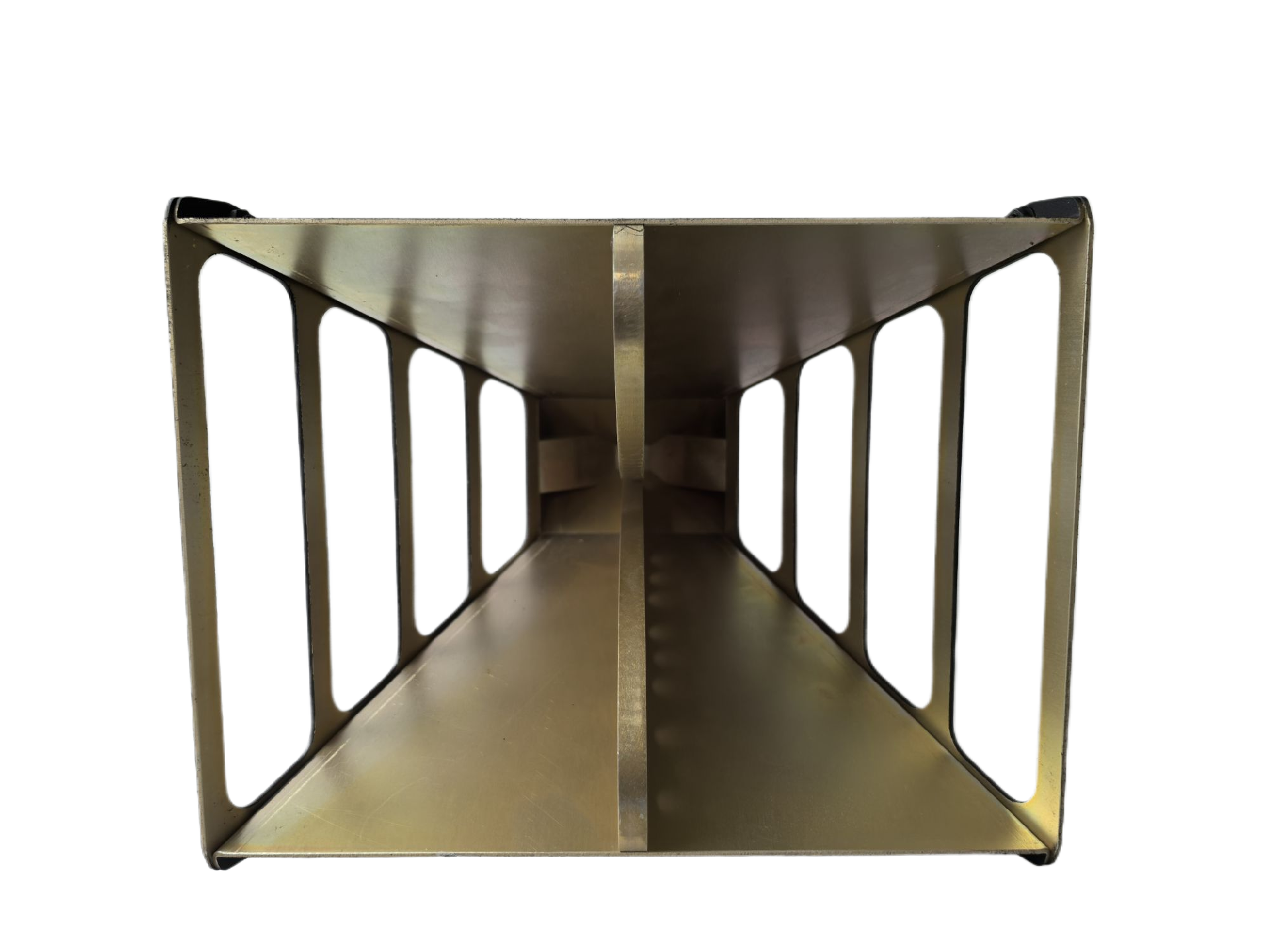

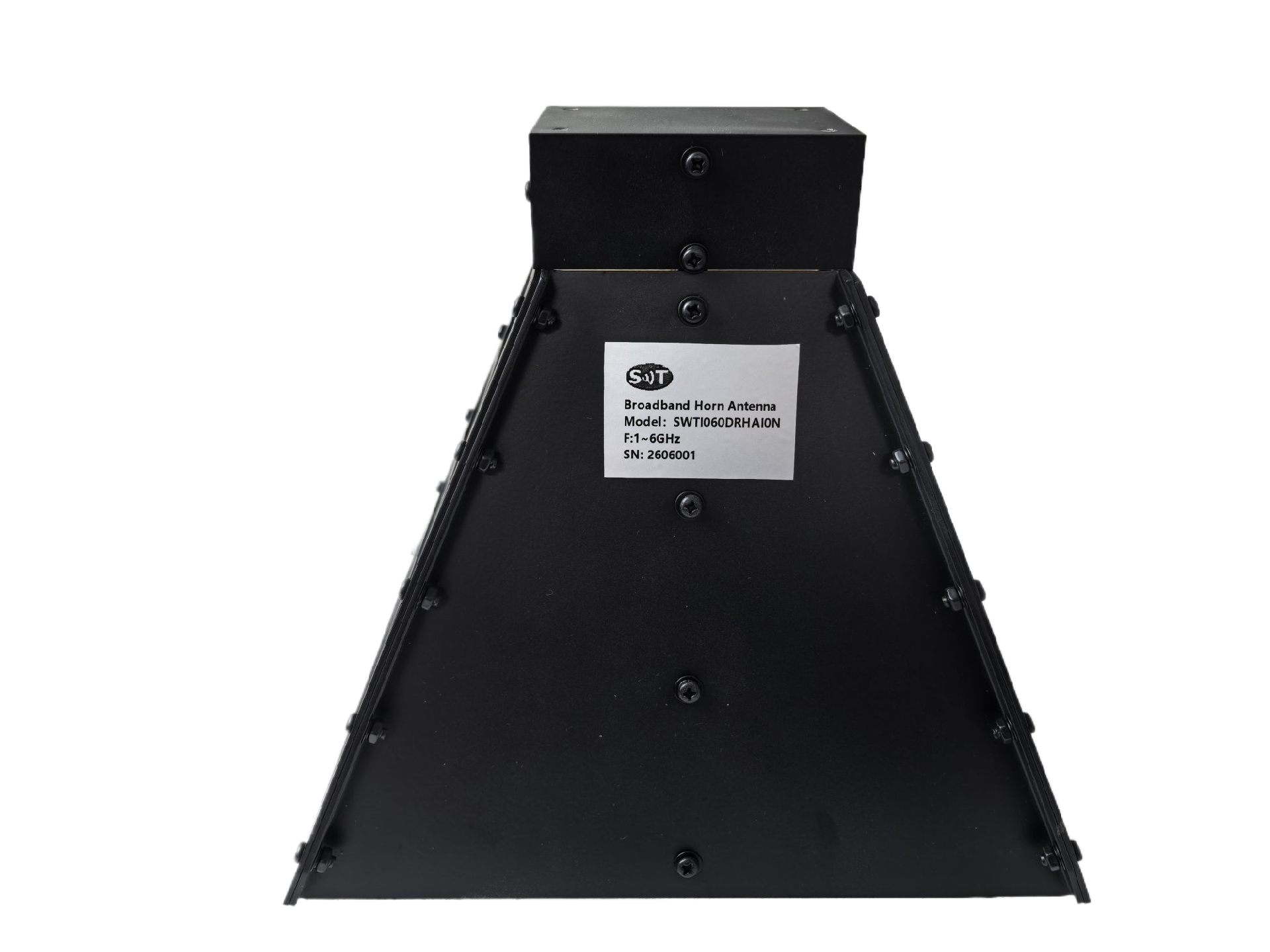

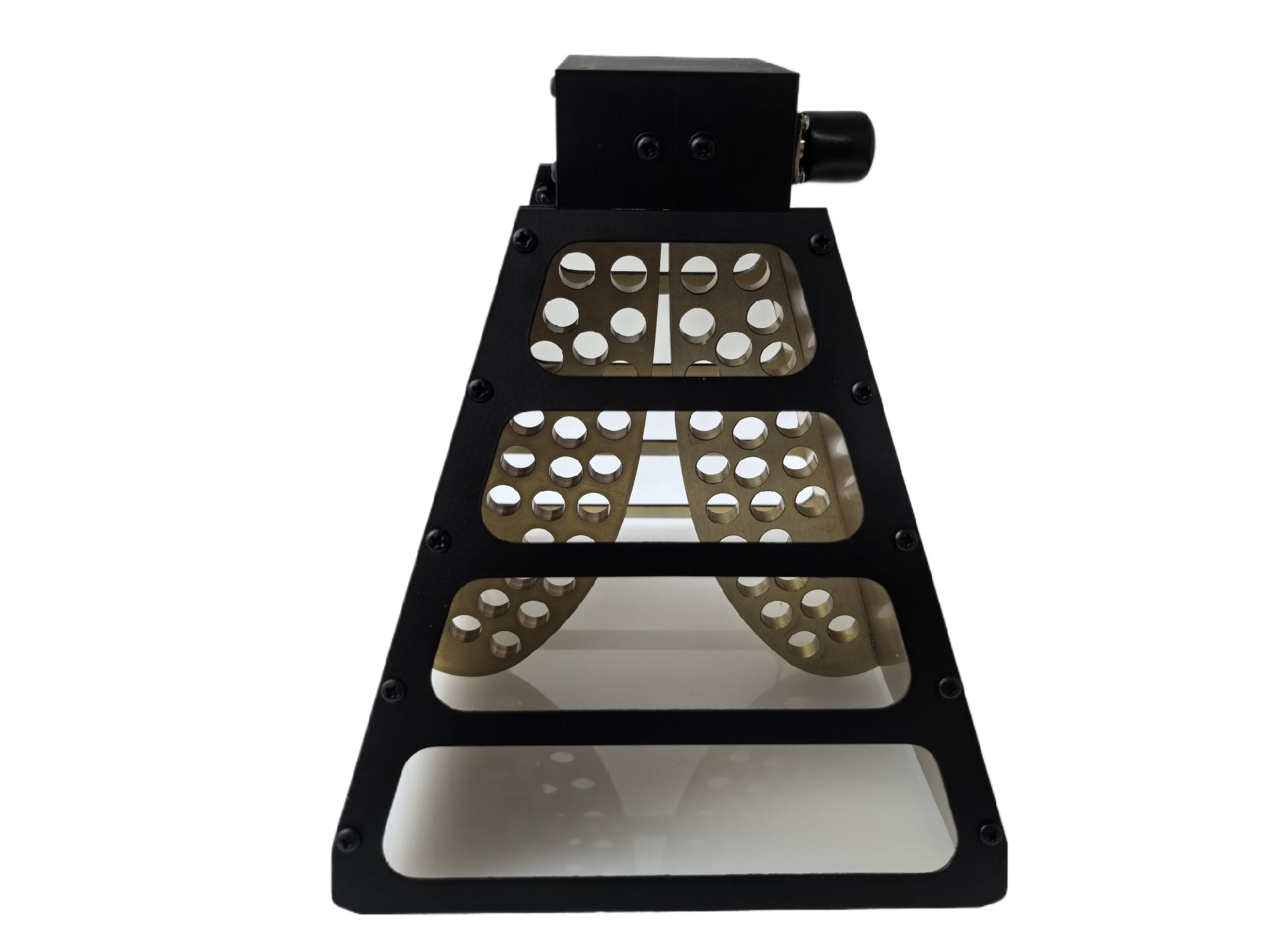

Anteroposterior view
Подробная информация о товаре
Получен сигнал:
Прием сигнала 1200–1400 МГц, малошумящий приемной канал с стабильной фазой
Количество каналов:
4 независимых канала приема и передачи
Имя:
Модуль приема-передачи 4 канала 100 Вт с цифровой регулировкой фазы, диапазон 1200–1400 МГц
Усиление канала:
Усиление приема 28 дБ, усиление передачи 32 дБ, цифровая регулировка фазы
Мощность выходного сигнала:
Мощность передачи одного канала 100 Вт
Потребляемая мощность:
Общее энергопотребление 480 Вт
Источник питания:
Стандартное питание постоянным током +28 В
Рабочая температура:
От -40 ℃ до +65 ℃
Температура хранения:
От -50 ℃ до +85 ℃
Размер установки:
Антивибрационный алюминиевый противоударный кейс, антистатическая упаковка
Упаковка:
Фазированные радиочастотные системы, испытания беспроводных сигналов, системы суммирования мощности нескольких каналов
Приложения:
Условия оплаты и доставки
Минимальный объем заказа
1 шт.
Детали упаковки
Стандартная упаковка
Срок поставки
5-8 рабочих дней
Условия оплаты
Аккредитив, документарный аккредитив, документарный платеж, банковский перевод, Western Union, MoneyGram
Способность к поставкам
100 штук в месяц
