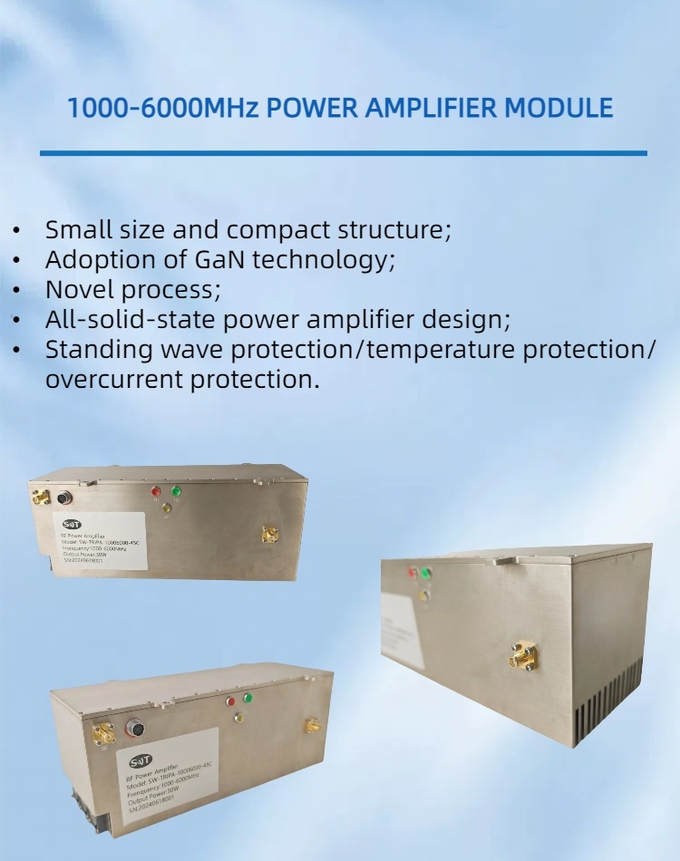

Усилитель мощности высокого Gain 1000-6000MHz Tri Band 30W RF для улучшенного качества сигнала
Место происхождения: Китай
Торговая марка: SWT
Номер модели：SW-TRIPA-10006000-45C
Цена：
Описание продукта
Высоконадежный стабильный высокоэффективный 1 - 6 ГГц трехчастотный 30Вт радиоусилитель мощности для радиолокационных систем и беспроводной связи
Примечания
Радиочастотный усилитель мощности мощностью 1 - 6 ГГц 30Вт представляет собой широкополосный мощный усилитель, предназначенный для различных применений, включая беспроводную связь, радиолокационные системы, электронную войну и тестирование сигналов. Этот усилитель использует передовые технологии проектирования для обеспечения высокой эффективности, высокого коэффициента усиления и стабильной выходной мощности.
Особенности продукции
Эффективность:: Использование эффективных технологий усиления мощности для обеспечения высокой производительности и низкого энергопотребления.
Высокий коэффициент усиления:: Обеспечить превосходную производительность усиления для обеспечения высокого качества усиления сигнала.
СтабильностьОбеспечивает отличную частотную и температурную стабильность, адаптируясь к различным сложным условиям.
Прочный и долговечный.:: Конструкция соответствует стандартам промышленного уровня, обеспечивает высокую надежность и долговечность.
Сценарий применения
Беспроводная связь:: Улучшить качество передачи сигнала, обеспечить стабильную и надежную связь.
РЛС радиолокационная системаУлучшение возможностей обнаружения радиолокационных сигналов, усовершенствование систем и # 39; S Диапазон и точность обнаружения.
Электронная войнаОбеспечить мощные помехи и подавление сигналов в системах радиоэлектронной борьбы.
Проверка сигналов:: Для различных систем тестирования радиочастотных сигналов для обеспечения точности и надежности результатов испытаний.
Преимущество
Эффективная стабильность:: Использование передовых технологий усиления для обеспечения высокой эффективности и стабильности.
Широкочастотное покрытие:: Охватывает частотный диапазон от 1 до 6 ГГц для различных сценариев применения.
Легко интегрируетсяКомпактный дизайн позволяет легко интегрироваться в существующие системы.
Высокая надежность: Соответствует стандартам промышленного уровня, подходит для различных суровых условий.
Нормы
Типичная производительность в системах + 28VDC + 25oC и 50 Ом.
| РЧ / Электричество | ||||
| Параметры | МИН | Тип. | Макс. | Единицы измерения |
| Частота работы Канал 1 | 1320 год | 1480 год | МГц | |
| Частота работы Канал 2 | 2170 год | 2380 год | МГц | |
| Частота работы Канал 3 | 4370 | 4630 год | МГц | |
| Радиочастотный входной канал 1 & Amp; АМП; 2. | 0 | ДБм | ||
| Входной радиочастотный канал 3 | - 7. | ДБм | ||
| Выход мощности P - 1dB (высокий) | Сорок пять. | ДБм | ||
| Канал усиления мощности 1 & Amp; АМП; 2. | Сорок пять. | ДБ | ||
| Канал усиления мощности 3 | 52. | ДБ | ||
| Выход мощности (низкий) | Тридцать. | ДБм | ||
| Плотность усиления мощности (в каждом диапазоне частот) | ± 0,75 | ДБ | ||
| ВСВР | 2.0 | |||
| Ложный сигнал | - 60. | ДБc | ||
| Гармонический сигнал @ 40dBm | - 60. | ДБc | ||
| Рабочее напряжение | Восемнадцать. | 28. | Тридцать шесть. | ВДК |
| Сопротивление ввода - вывода | Пятьдесят. | О, о, о | ||
| Эффективность @ фунт: 40 ~ 41 дБм | Тридцать. | В процентах | ||
| Фильтрация на выходе | Механический фильтр (Triplexer) | |||
| Входная фильтрация | Спектральный вход нечистый. | |||
| Машины | ||
| ППараметры | V.Регион | УНИТ |
| Размер Л Х В Х Н | 228.Х113.Х89,5 | Мм |
| РЧ Соединитель (Ввод / Экспорт) | Головка SMA, 50 Ом | - Да. |
| DC / Контроль Соединитель | 6 шприцев (MS27473E8B35P) | - Да. |
| Охлаждение | Система охлаждения | |
| Монтаж | Три.- Да.Четыре. Принято Дырка | - Да. |
| Вес | Два. | Килограммы |
| Подключатель лазерного принтера | Ввод PWR / RF / ANT | |
| Лазерный принтер LED | Муравьи / водяной реактор / ампер | |
| Показать пример | Алюминий (ENP) | |
| ЕОкружающая среда / ПЗащита | |||
| ППараметры | МВ | МАКС | УНИТ |
| Операция Временные работники. (Температура корпуса) | - Да.Тридцать. | +55. | °C |
| Влажность Сфера охвата | 0 - 95 | В процентах | |
| Защита от обратного напряжения | - Да. | ||
| Защита от отключения антенны | Да (сепаратор или соединитель) | ||
| Защита от перегрева | Да (вентилятор, радиатор и усилитель закрыты + 80°C) | ||
| Защита током | Теплообмен | ||
| Настроить интерфейс | Последовательный порт: RS485 (диапазон частот, Pout (высокий / низкий)) | ||
| Параметры отчета | BW, режим AMP (высокий / низкий), VSWR, время синхронизации, температура, PWR - контроль | ||
| Источник питания монитора | Да (красный светодиод и последовательный порт: RS485) | ||
| Контроль выходной мощности монитора | Да (зеленый светодиод (& Gt; 4 Вт) & Amp; АМП; RS485) | ||
| Мониторинг VSWR | Да (желтые светодиоды и RS485) | ||
| Механический удар | 6g, 11ms, 10 раз, 3 ось, 2 прямо | ||
| Частота вибрации | От 5 до 2000 Гц, 15 мин. 3г, 3 ось. 2 непосредственно | ||
| Класс корпуса | МП67 | ||
| I. СОДЕРЖАНИЕНПУТ/ ОЭкспорт ПИНС | ||
| А.Усилитель ССоединитель ТТипА. | Класс MS27473E8B35P | |
| ТРиад СМожно ПИскусство ННомерА. | - Да. | |
| ПВ ННомер | ЛАбель. | ДПримечания |
| Один. | Компания VDD | + 28 В |
| Два. | ВНД | ВНД |
| Три. | НС | НС |
| Четыре. | RS485A | Последовательный порт: RS485 (диапазон частот, Pout (высокий / низкий)) |
| Пять. | RS485B | |
| Шесть. | ВНД | ВНД |
Подробная информация о товаре
Имя:
1-6 ГГц RF усилитель мощности
Рабочая частота:
1-6 ГГц
Выходная мощность Psat:
30 Вт
Прирост:
45 дБ
Входной Vswr:
Два.
Плоскость коэффициента усиления мощности:
±0,75 дБ
Ложные сигналы:
-60 дБц
Гармонические сигналы:
-60 дБц
Рабочая температура:
-30~55°с
Приложение:
Коммуникация, радарные системы, испытание и измерение
Транспортная упаковка:
коробка
Спецификация:
228 х 113 х 89,5 мм
Условия оплаты и доставки
Минимальный объем заказа
1 шт.
Детали упаковки
Стандартная упаковка
Срок поставки
5-8 рабочих дней
Условия оплаты
Аккредитив, документарный аккредитив, документарный платеж, банковский перевод, Western Union, MoneyGram
Способность к поставкам
100 штук в месяц
