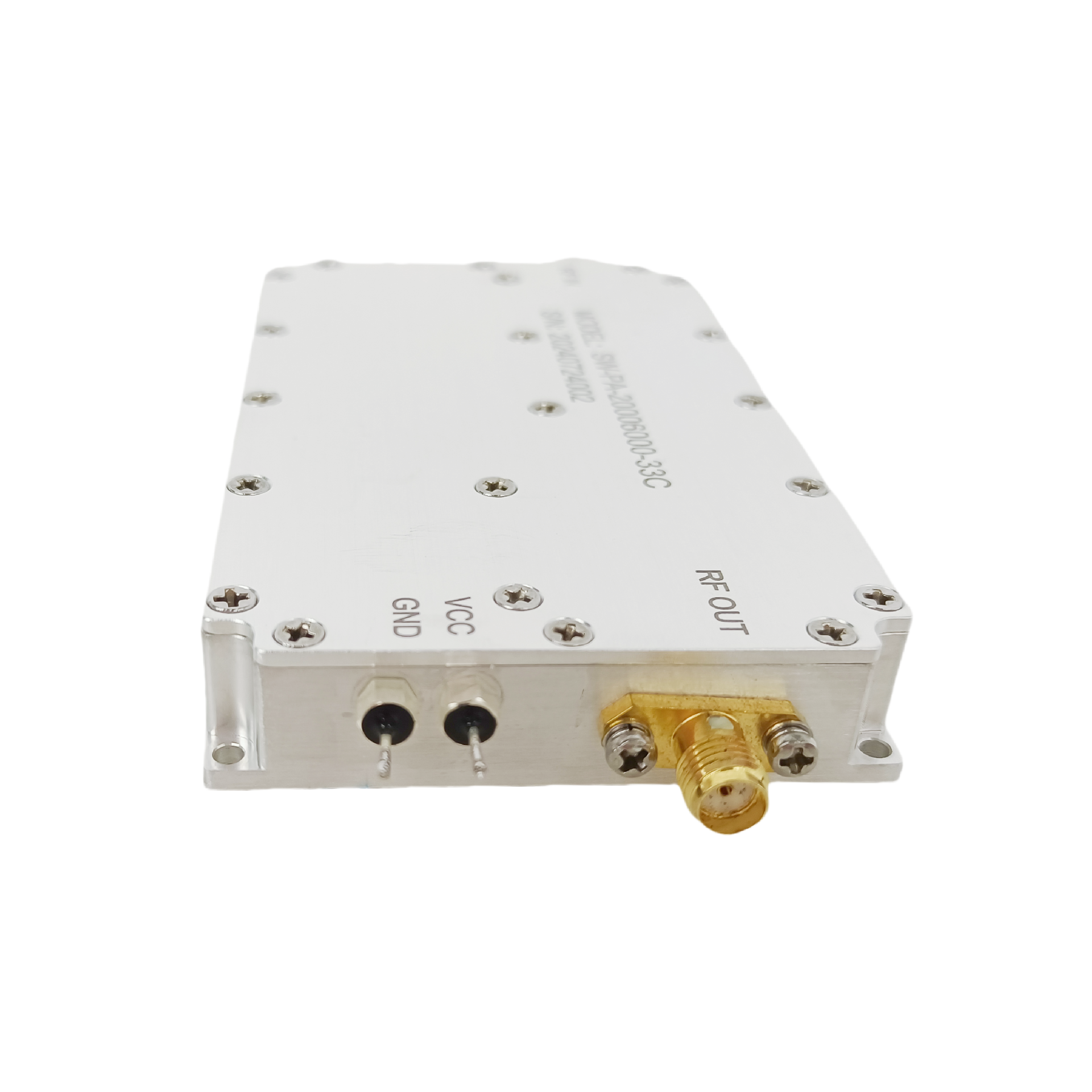

Подгонянный 2000-6000MHz 2W ультра-широкополосный RF усилитель мощности для беспроводной связи, радарных систем
Место происхождения: Китай
Торговая марка: SWT

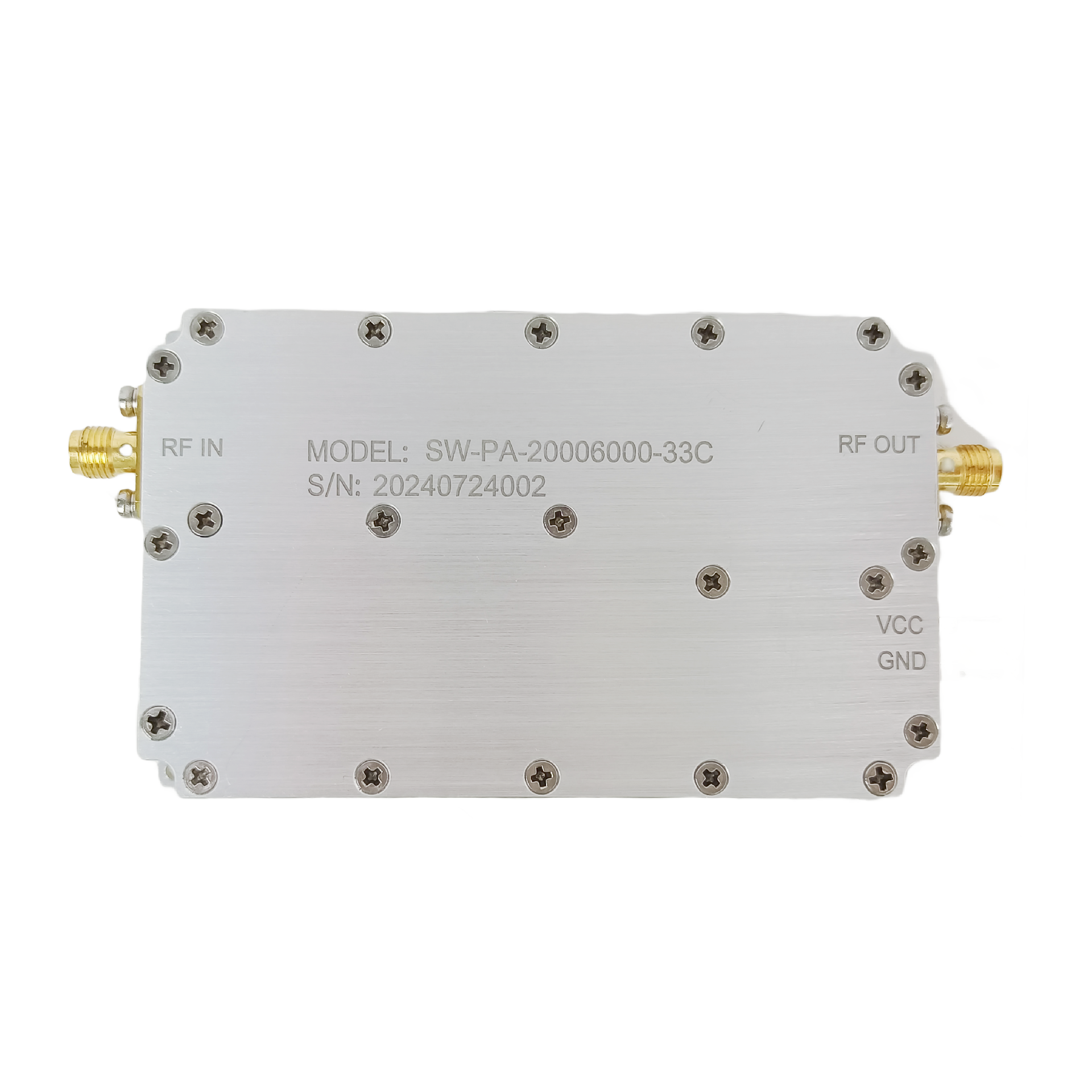

Номер модели：SW-PA-20006000-33C
Цена： $900/шт
Описание продукта
Высокоустойчивый линейный 2–6 ГГц 2Вт ультраширокополосный модуль связи для радиочастотных испытаний
Радиочастотный усилитель мощности 2000 - 6000 МГц покрывает широкий диапазон частот с выходной мощностью до 2 Вт. Он подходит для различных применений, включая беспроводную связь, радиолокационные системы и радиочастотные испытания. Усилитель имеет высокий коэффициент усиления и хорошую линейность, обеспечивая стабильный выход мощности в различных условиях работы при сохранении целостности сигнала.
Основные особенности:
Широкий диапазон частотПоддержка частотного диапазона 2000 - 6000 МГц для различных сценариев беспроводной связи и тестирования.
Выход высокой мощности:: Предоставление выходной мощности 2 Вт является идеальным вариантом для применения на средней мощности.
Высокое усиление и линейностьПоддерживайте низкое искажение и высокое качество сигнала во время усиления, обеспечивая отличную целостность сигнала.
Компактный дизайн: Небольшой размер, легко интегрируется в различные системы.
Этот усилитель идеально подходит для радиочастотных систем средней мощности, особенно для приложений, требующих широкополосного покрытия и высокой производительности в среде связи и тестирования.
Нормы
Типичный & НБСП; Производительность & НБСП; При + 24VDC + 25°C; и НБСП; In &; НБСП; A) и НБСП; Система 50 Омега.
| РЧ / Электричество | ||||
| Параметры | МИН | Тип. | Макс. | Единицы измерения |
| Эксплуатация и; НБСП; Частота | 2000 год | Шесть тысяч. | МГц | |
| Ввод радиочастот | 0 | ДБм | ||
| Мощность P - 1dB и НБСП; Экспорт | 33. | ДБм | ||
| Электричество и; НБСП; Усиление | 33. | ДБ | ||
| плоскость усиления мощности | ±2 | ±3 | ДБ | |
| Введите & НБСП; ВСВР | Два. | |||
| Рабочее напряжение | 28. | ВДК | ||
| Сопротивление ввода - вывода | Пятьдесят. | |||
| ММашины | ||
| ППараметры | V.Регион | УНИТ |
| Размер (длина X ширина X высота) | 62.6 * 60.6 * 24 | Мм |
| RF и; НБСП; Соединитель & НБСП; (Ввод и вывод) | СМА & Amp; НБСП; KFD / & Amp; НБСП; СМА & Amp; НБСП; КФД | - Да. |
| & DC; NBSP / & АМП; НБСП; Контроль & НБСП; Соединитель | J30J - 15ZKP | - Да. |
| Охлаждение | Рассмотрим систему охлаждения. | - Да. |
| Монтаж | Фи 2.8 - 4 Прорывные отверстия | - Да. |
| Вес | 1 | Килограммы |
| ЕОкружающая среда / ПЗащита | |||
| ППараметры | МВ | МАКС | УНИТ |
| Рабочая температура (температура корпуса) | 0 | + 50 | °C |
| Влажность и; НБСП; Сфера охвата | 0 - 100 | В процентах | |
| I. СОДЕРЖАНИЕНПУТ/ ОЭкспорт ПИНС | |||
| А.УсилительССоединительТТипА. | J30J - 15ZKP | ||
| ТРиадСМожноПИскусствоННомерА. | - Да. | ||
| ПВННомер | ЛАбель. | ДПримечания | |
| 1 - 3 | - ВДК | + 28 В | |
| 4 - 6 | ВНД | Земля | |
| Семь. | Включен усилитель | Запрещено: TTL & Amp; "; Высокий & * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * Включено: TTL & Amp; "; Низкий & "; (Низкий: 0 ~ 0,5 В, высокий: 2,5 ~ 5 В) | |
| 8 - 15 гг. | НС | НС | |

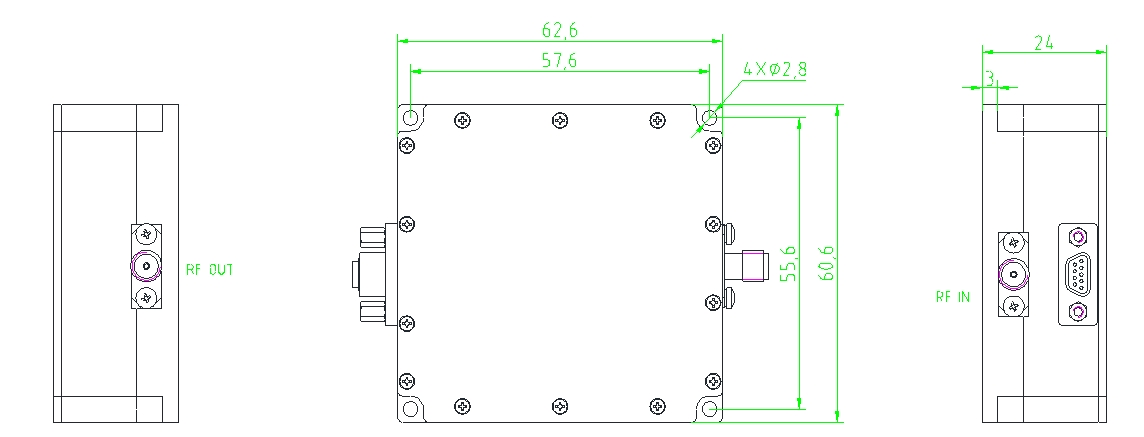

Общий обзор Измерения График

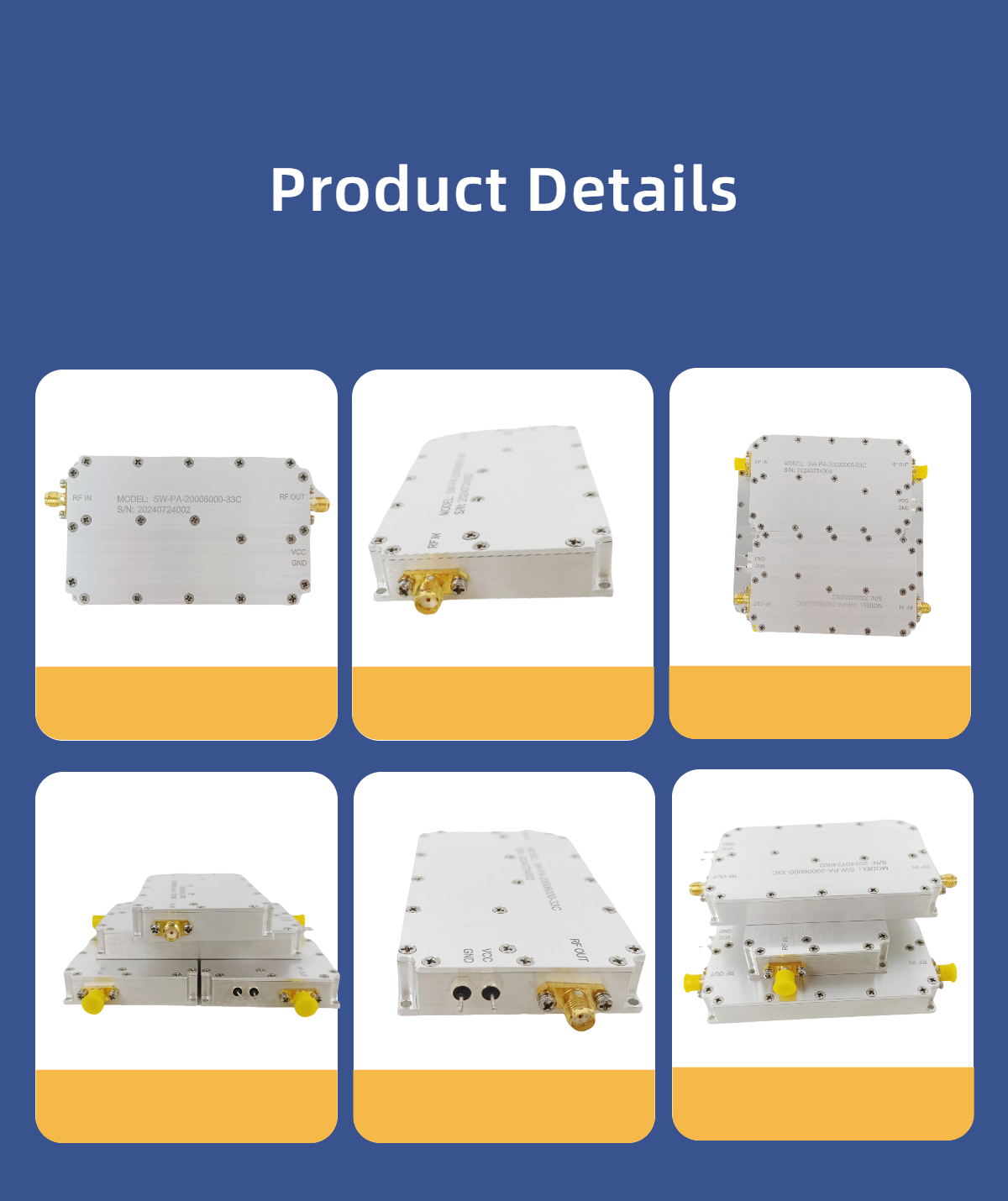

Подробная информация о товаре
Имя:
2000-6000MHz 2W RF усилитель мощности
Рабочая частота:
2000-6000МГц
Выходная мощность Psat:
2 Вт
Прирост:
33 дБ
Входной Vswr:
Два.
Плоскость коэффициента усиления мощности:
±2дБ
Ложные сигналы:
Гармонические сигналы:
Рабочая температура:
0~50°с
Приложение:
Беспроводная связь, радарные системы
Транспортная упаковка:
коробка
Спецификация:
62,6*60,6*24 мм
Условия оплаты и доставки
Минимальный объем заказа
1 шт.
Детали упаковки
Стандартная упаковка
Срок поставки
5-8 рабочих дней
Условия оплаты
Аккредитив, документарный аккредитив, документарный платеж, банковский перевод, Western Union, MoneyGram
Способность к поставкам
100 штук в месяц
